POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

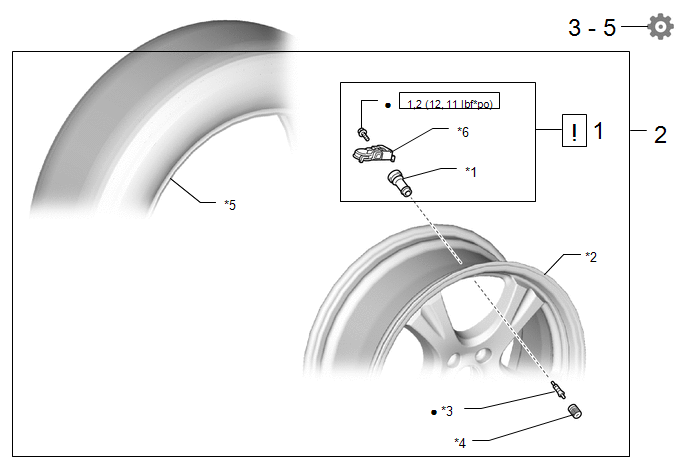

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | VALVE DE CONTROLE DE PRESSION DES PNEUS ET EMETTEUR |
42607 |
|
- | - |
|
2 | PNEU |
- | - |
- | - |
|
3 | VERIFIER LES PNEUS |
- | - |
- |
|
|
4 | ENREGISTRER L'ID D'EMETTEUR |
- | - |
- |
|
|
5 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
|
*1 | VALVE DE PNEU SANS CHAMBRE A AIR |
*2 | JANTE |
|
*3 | OBUS DE VALVE |
*4 | CAPUCHON DE VALVE DE PNEU |
|
*5 | PNEU |
*6 | CAPTEUR DE CONTROLE DE PRESSION DES PNEUS |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable |
PROCÉDURE
1. REPOSER LA VALVE DE CONTROLE DE PRESSION DES PNEUS ET L'EMETTEUR
|

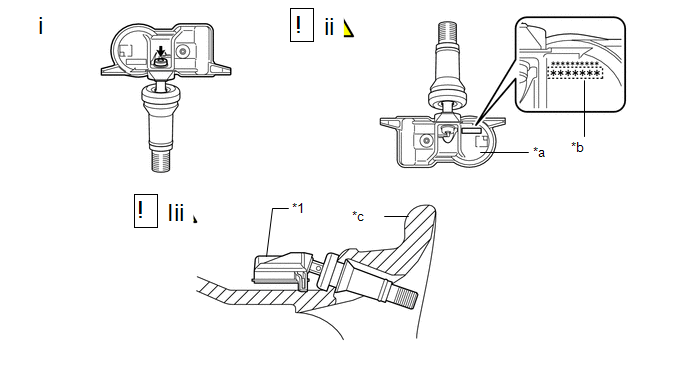

*1 | valve de détection de pression des pneus et émetteur |
- | - |
|
*a | Surface imprimée |
*b | ID d'émetteur composé de 7 chiffres |
|
*c | Jante |
- | - |
(1) A l'aide d'une clé à douille "TORX" T10, reposer le capteur de contrôle de pression des pneus sur la nouvelle valve de pneu sans chambre à air avec un boulon neuf.
Torque:
1,2 N·m {12 kgf·cm, 11 in·lbf}
(2) Noter le numéro ID à 7 chiffres de l'émetteur indiqué sur le schéma.
(3) Introduire la valve de détection de pression des pneus et l'émetteur avec l'oeillet depuis l'intérieur de la jante.
REMARQUE:
|

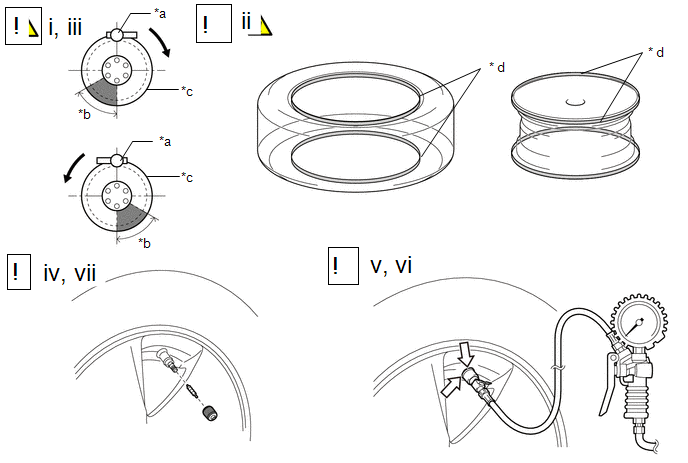

*a | Outil de fixation de l'appareil de montage |
*b | 60° |
|
*c | Jante |
* d | Eau savonneuse |
|
Sens de rotation de la jante |
|
Rechercher d'éventuelles fuites d'air autour de la valve à émetteur de surveillance de la pression de gonflage des pneus. |
|
Zone de la valve de détection de pression des pneus et de l'émetteur |
- | - |
(1) Placer le pneu avec jante sur l'appareil de montage, comme indiqué sur le schéma.
REMARQUE:
(2) Appliquer une couche suffisante d'eau savonneuse ou d'un produit équivalent sur la jante et le talon du pneu.
REMARQUE:
Ne pas appliquer d'eau savonneuse ou de produit équivalent directement sur la valve à émetteur de surveillance de la pression de gonflage des pneus.
(3) A l'aide d'un appareil de montage, reposer le pneu sur la jante.
REMARQUE:
(4) Poser un nouvel obus de valve.
(5) Gonfler le pneu à la pression de gonflage des pneus spécifiée.
Cliquer ici
(6) Rechercher d'éventuelles fuites d'air avec de l'eau savonneuse ou un produit équivalent autour de la valve à émetteur de surveillance de la pression de gonflage des pneus.
(7) Reposer le capuchon de valve de pneu.
2. REPOSER LE PNEU
Cliquer ici
3. VERIFIER LES PNEUS
Cliquer ici
4. ENREGISTRER L'ID D'EMETTEUR
Cliquer ici
5. EFFECTUER L'INITIALISATION
Cliquer ici
