DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de la valve de détection de pression des pneus et de l'émetteur sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces:
|
Remplacement de pièce ou procédure |
Procédures à effectuer | Effets/fonctions non-opérationnelles en cas d'omission |
Tringlerie |
|---|---|---|---|
|
*1: Nécessaire également après la permutation des pneus.
*2: Il n'est pas nécessaire d'effectuer cette procédure si la valve de pression des pneus et les émetteurs sont installés au même endroit. | |||
|
Valve à émetteur de surveillance de la pression de gonflage des pneus |
| Système de détection de pression des pneus |
Se référer aux procédures nécessaires lors du remplacement des pièces (pour système de détection de pression des pneus) |
|
Pneus |
| Système de détection de pression des pneus | |
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

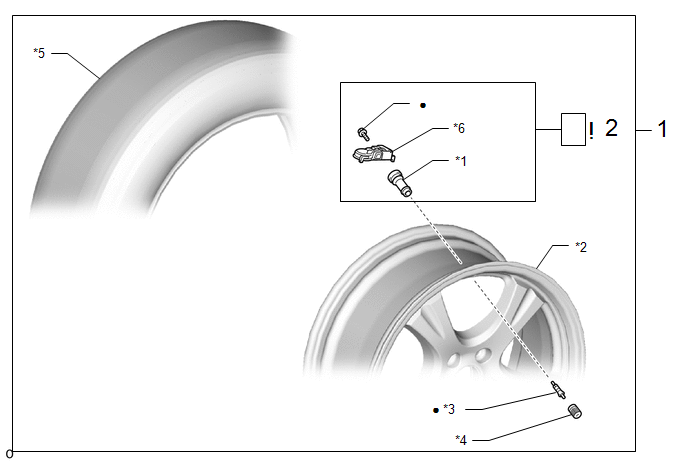

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | PNEU |
- | - |
- | - |
|
2 | VALVE DE CONTROLE DE PRESSION DES PNEUS ET EMETTEUR |
42607 |
|
- | - |
|
*1 | VALVE DE PNEU SANS CHAMBRE A AIR |
*2 | JANTE |
|
*3 | OBUS DE VALVE |
*4 | CAPUCHON DE VALVE DE PNEU |
|
*5 | PNEU |
*6 | CAPTEUR DE CONTROLE DE PRESSION DES PNEUS |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE PNEU
Cliquer ici .gif)

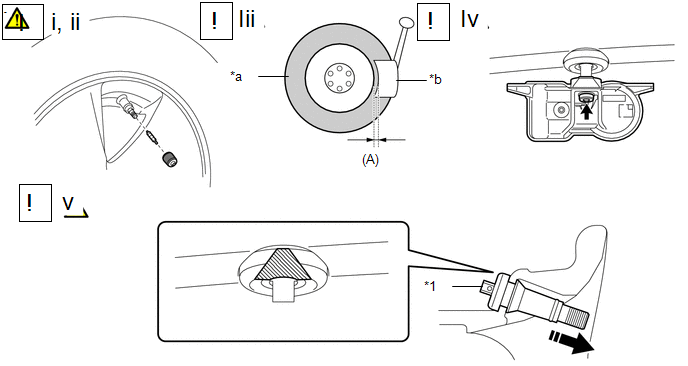

2. DEPOSER LA VALVE DE CONTROLE DE PRESSION DES PNEUS ET L'EMETTEUR
|
*1 | Valve de pneu sans chambre à air |
- | - |
|
*a | Pneu |
*b | Mâchoire |
 |
Plage de découpe | - |
- |
(1) Déposer le capuchon de valve de pneu.
REMARQUE:
Conserver le capuchon de valve du pneu déposé.
(2) Déposer l'obus de valve et libérer l'air du pneu.
REMARQUE:
Veiller à ce qu'une quantité suffisante d'air ait été libérée.
(3) A l'aide d'un outil de dépose de pneu, déposer le pneu de la jante.
Largeur (A):
10 à 20 mm
REMARQUE:
(4) A l'aide d'une clé à douille "TORX" T10, déposer le boulon.
(5) Couper la valve de pneu sans chambre à air comme indiqué sur le schéma, puis déposer le boulon et le capteur de contrôle de pression des pneus de la valve de pneu sans chambre à air.
