POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

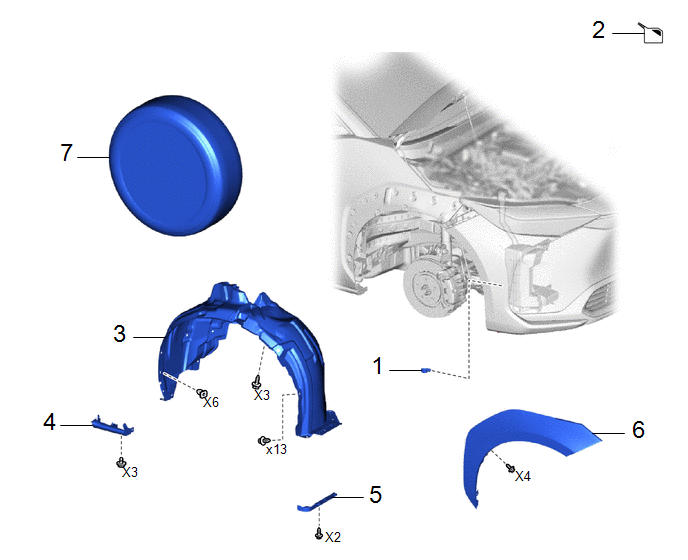

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE POMPE ET MOTEUR DE LAVE-GLACE AVANT |
85310 | - |
- | - |
|
2 | AJOUTER DU LIQUIDE DE LAVE-GLACE |
- | - |
|
- |
| 3 |
DOUBLURE D'AILE AVANT DROITE |
53875A | - |
- | - |
|
4 | SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE DROITE |
76901B | - |
- | - |
|
5 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE |
53895B | - |
- | - |
|
6 | SOUS-ENSEMBLE DE MOULURE D'AILE AVANT DROITE |
75601A | - |
- | - |
|
7 | ROUE AVANT DROITE |
- | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT
2. AJOUTER DU LIQUIDE DE LAVE-GLACE
3. REPOSER LA DOUBLURE D'AILE AVANT DROITE
4. REPOSER LE SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE DROITE
5. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE
6. REPOSER LE SOUS-ENSEMBLE DE MOULURE D'AILE AVANT DROITE
7. REPOSER LA ROUE AVANT DROITE
