VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT
CONSEIL:
Cette vérification doit être effectuée avec l'ensemble de pompe et de moteur de lave-glace avant posé sur l'ensemble de récipient de lave-glace.
(a) Remplir l'ensemble de récipient de lave-glace avant avec du liquide de lave-glace.

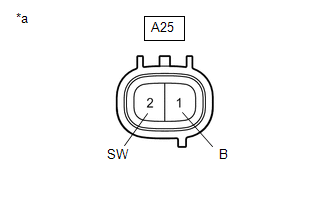

| (b) Vérifier que le liquide de lave-glace s'écoule de l'ensemble de récipient de lave-glace avant. OK.: Lave-glace avant Cliquer sur Location & Routing(A25) Cliquer sur Location & Routing(A25) Cliquer sur Connector(A25) Cliquer sur Connector(A25)
(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur et de pompe de lave-glace avant. |
|
Depose
