Toyota bZ4X - Manuel de réparation (2021-2024): Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

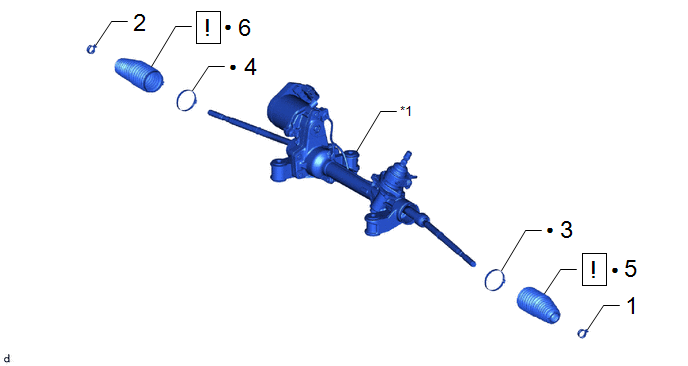

PIECES CONSTITUTIVES (DEMONTAGE)

Procédure

N° de référence

1

AGRAFE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté gauche)

45535B

-

-

-

2

AGRAFE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté droit)

45535B

-

-

-

3

ATTACHE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté gauche)

45535A

-

-

-

4

ATTACHE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté droit)

45535A

-

-

-

5

SOUFFLET DE CREMAILLERE DE DIRECTION N° 2

45536

-

-

6

SOUFFLET DE CREMAILLERE DE DIRECTION N° 1

45535

-

-

*1

ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE

-

-

Pièce non réutilisable

-

-

PROCÉDURE

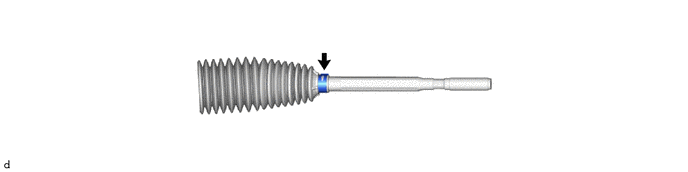

1. DEPOSER L'AGRAFE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté gauche)

2. DEPOSER L'AGRAFE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté droit)

(a) Procéder de la même manière que pour le côté gauche.

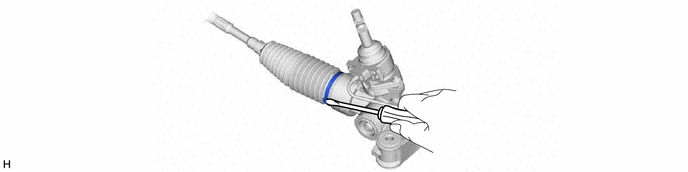

3. DEPOSER L'ATTACHE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté gauche)

4. DEPOSER L'ATTACHE DE SOUFFLET DE CREMAILLERE DE DIRECTION (pour côté droit)

(a) Procéder de la même manière que pour le côté gauche.

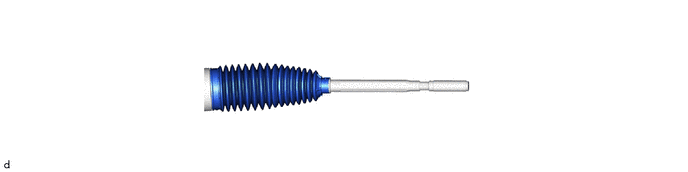

5. DEPOSER LE SOUFFLET DE CREMAILLERE DE DIRECTION N° 2

REMARQUE:

  • S'assurer qu'il n'y a pas d'eau, de corps étrangers ou de rouille à l'intérieur du soufflet de crémaillère de direction n° 2 déposé.
  • S'il n'y a pas d'eau, de corps étrangers ou de rouille dans le soufflet de crémaillère de direction n° 2, déposer la crémaillère et vérifier qu'il n'y a pas d'eau, de corps étranger ou de rouille.
  • S'il y a de l'eau ou un corps étranger dans l'une ou l'autre partie, les remplacer par un nouvel ensemble de mécanisme de direction assistée à crémaillère.
  • Pour éviter que de l'eau ou des corps étrangers n'adhèrent aux pièces, ne pas toucher aux pièces tant que le travail n'est pas effectué dans un environnement exempt de poussière et à l'intérieur.

6. DEPOSER LE SOUFFLET DE CREMAILLERE DE DIRECTION N° 1

(a) Procéder de la même manière que pour le soufflet de crémaillère de direction n° 2.
