DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de mécanisme de direction assistée à crémaillère sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
|
Ensemble de mécanisme de direction assistée à crémaillère et à pignon |
Configuration de l'ECU |
|
|
|
Mettre à jour de la clé de sécurité de l'ECU |
L'historique de commande de véhicule (RoB) est enregistré |
| |
|
Réglage initial de l'ECU de direction assistée |
|
| |
|
Réglage de la géométrie des roues avant |
Effectuer la procédure "Calibration" |
|
|
|
Suspension, pneu, etc. |
Initialisation de l'ECU d'aide au stationnement |
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
| ||
|
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
|
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

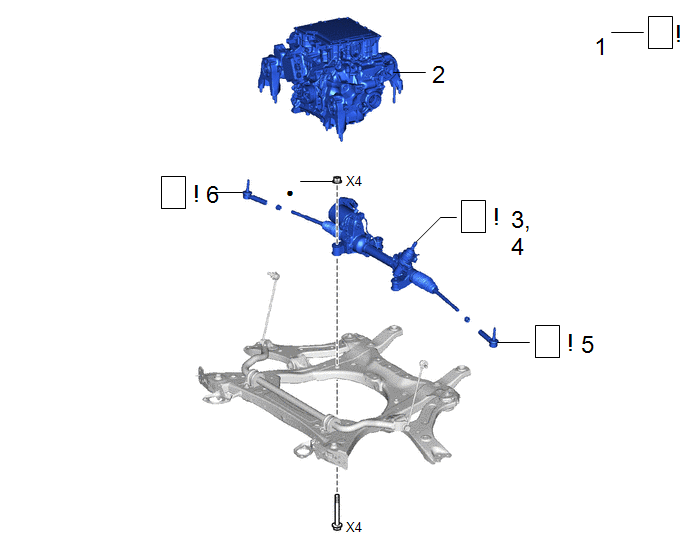

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR |
30610 | - |
- | - |
|
3 | DEPOSER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE |
44250 | - |
- | - |
|
4 | FIXER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE |
44250 |
|
- | - |
|
5 | ENSEMBLE DE BARRE D'ACCOUPLEMENT GAUCHE |
45470 |
|
- | - |
|
6 | ENSEMBLE DE BARRE D'ACCOUPLEMENT DROITE |
45460 |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
|
|
Cliquer ici |
2. DEPOSER L'ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR
Cliquer ici
.gif)

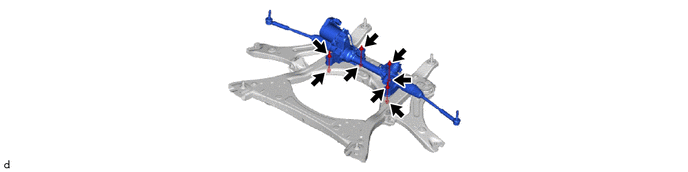

3. DEPOSER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE

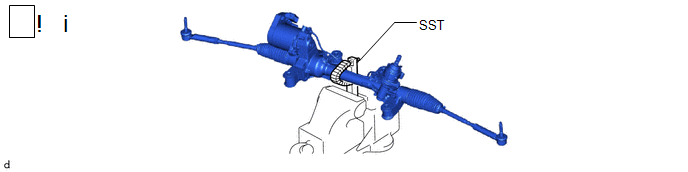

4. FIXER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE
(1) A l'aide du SST, serrer l'ensemble de mécanisme de direction assistée à crémaillère dans un étau.
SST: 09612-00012
CONSEIL:
Enrouler le SST avec du ruban adhésif de protection avant de l'utiliser.

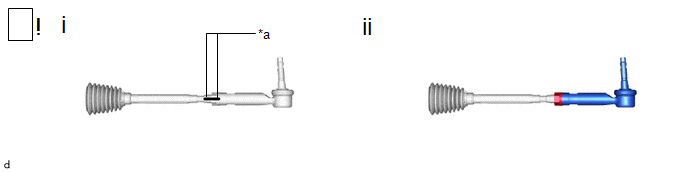

5. DEPOSER L'ENSEMBLE DE BARRE D'ACCOUPLEMENT GAUCHE
|
*a | Repère d'alignement |
- | - |
(1) Tracer des repères d'alignement sur l'ensemble de barre d'accouplement gauche et le mécanisme de direction assistée à crémaillère.
(2) Déposer l'ensemble de barre d'accouplement gauche et le contre-écrou.
6. DEPOSER L'ENSEMBLE DE BARRE D'ACCOUPLEMENT DROITE
(a) Procéder de la même manière que pour le côté gauche.
