Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

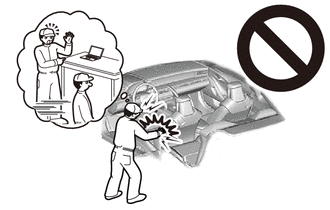

ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
.png)
Cliquer ici
.gif)
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Système de feux de route adaptatifs |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

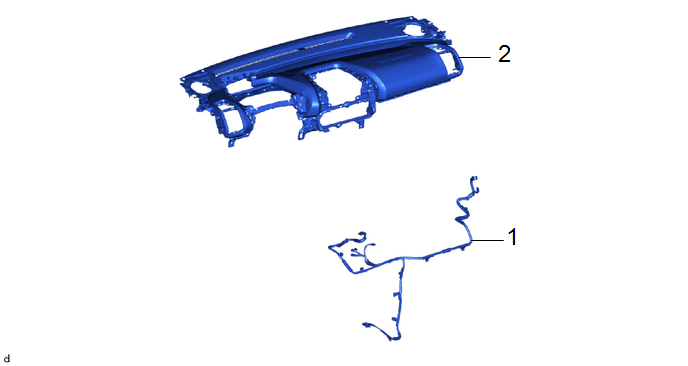

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD |
- | - |
- | - |
|
2 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
86101 | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE REMBOURRAGE DE SECURITE DU TABLEAU DE BORD
Cliquer ici

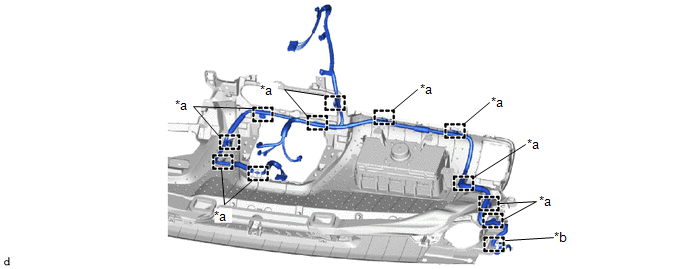

2. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE
|
*a | Attache |
*b | Guide |
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
86101 | - |
- | - |
|
2 | ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD |
- | - |
- | - |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE
2. REPOSER L'ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici .gif)
