Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

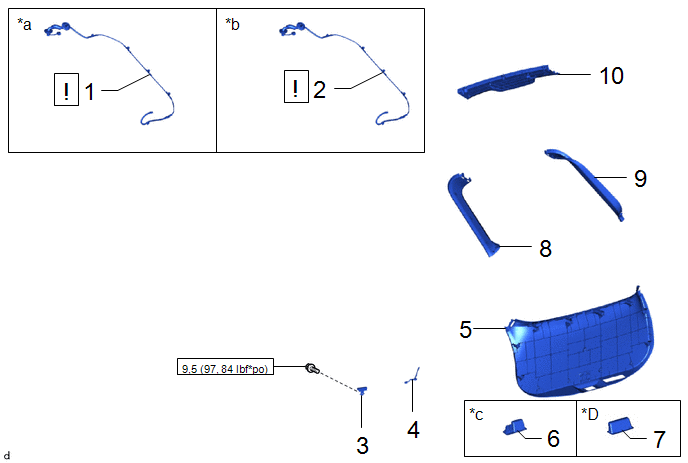

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5

86101R

-

-

2

SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5

86101R

-

-

3

ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1

86300B

-

-

-

4

SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 6

86101V

-

-

-

5

ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

67750

-

-

-

6

POIGNEE DE FERMETURE DE PORTE

74811D

-

-

-

7

CACHE DE FINITION DE PORTE DE COFFRE

75837D

-

-

-

8

GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE

67938A

-

-

-

9

GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE

67937B

-

-

-

10

GARNISSAGE CENTRAL DE PORTE DE COFFRE

67939B

-

-

-

*a

Sans rétroviseur intérieur numérique

*b

Avec rétroviseur intérieur numérique

*c

Avec porte de coffre électrique

*D

Sans porte de coffre électrique

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

Procédure

N° de référence

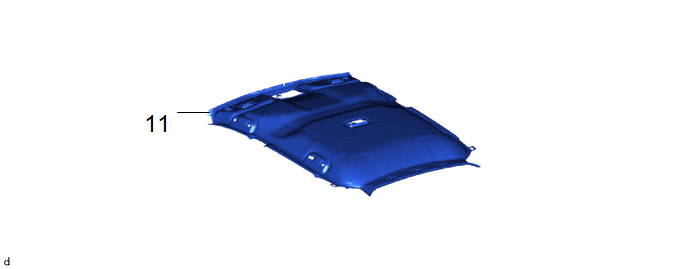

11

ENSEMBLE DE CIEL DE TOIT

-

-

-

-

PROCÉDURE

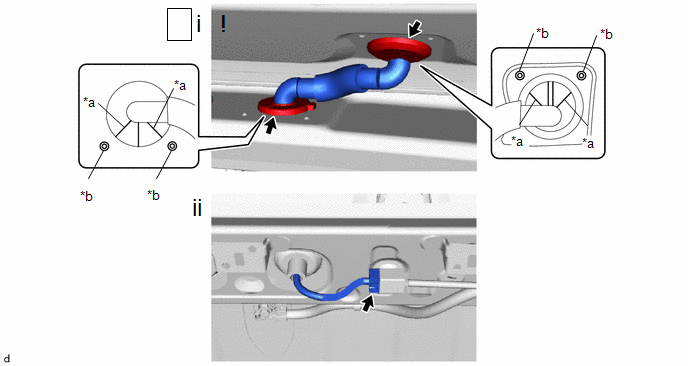

1. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 (sans rétroviseur intérieur numérique)

*a

Repère d'œillet

*b

Repère de carrosserie du véhicule

(1) Brancher les 2 œillets et le sous-ensemble de câble d'antenne n° 5, comme indiqué sur le schéma.

(2) Brancher le connecteur.

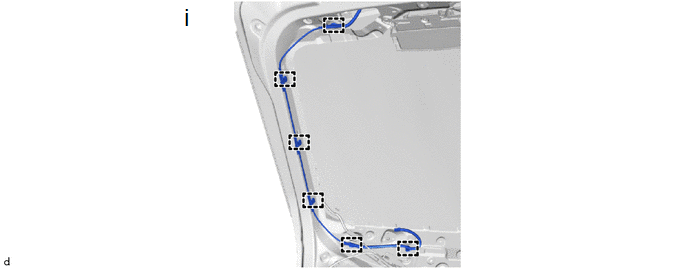

(1) Engager les attaches pour reposer le sous-ensemble de câble d'antenne n° 5.

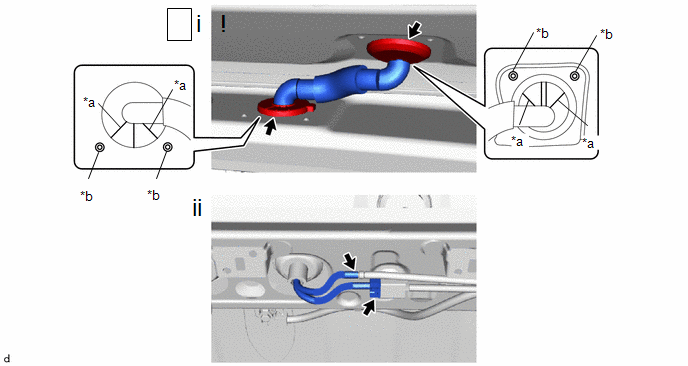

2. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 (avec rétroviseur intérieur numérique)

*a

Repère d'œillet

*b

Repère de carrosserie du véhicule

(1) Brancher les 2 œillets et le sous-ensemble de câble d'antenne n° 5, comme indiqué sur le schéma.

(2) Brancher le connecteur et la durite de lave-glace.

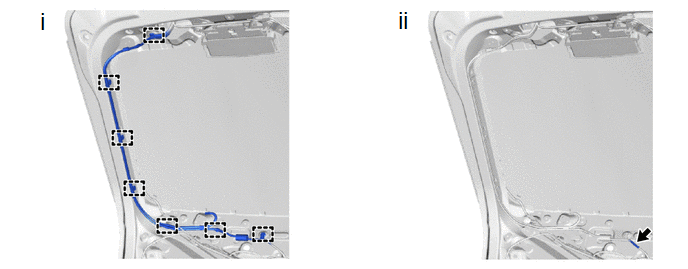

(1) Engager les attaches pour reposer le sous-ensemble de câble d'antenne n° 5.

(2) Brancher la durite de lave-glace.

3. REPOSER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1

Torque:

9,5 N·m {97 kgf·cm, 84 in·lbf}

4. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 6

5. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

6. REPOSER LA POIGNEE DE FERMETURE DE PORTE (avec porte de coffre électrique)

7. REPOSER LE CACHE DE FINITION DE PORTE DE COFFRE GAUCHE (sans porte de coffre électrique)

8. REPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE

9. REPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE

10. REPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE

11. REPOSER L'ENSEMBLE DE CIEL DE TOIT
