DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

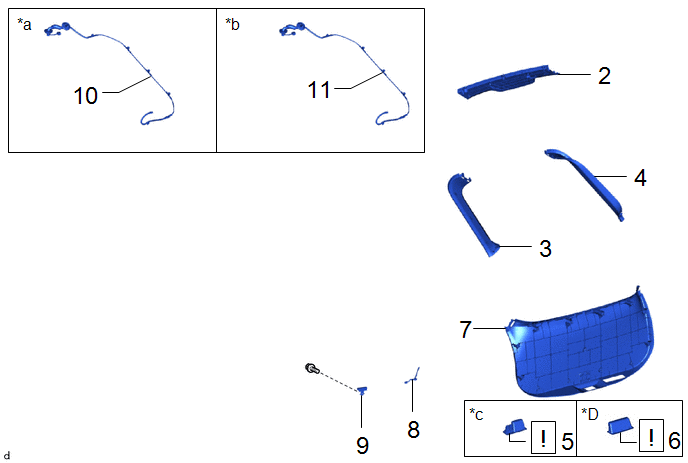

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CIEL DE TOIT |
- | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
2 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
|
3 | GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE |
67938A | - |
- | - |
|
4 | GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE |
67937B | - |
- | - |
|
5 | POIGNEE DE FERMETURE DE PORTE |
74811D |
|
- | - |
|
6 | CACHE DE FINITION DE PORTE DE COFFRE |
75837D |
|
- | - |
|
7 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE |
67750 | - |
- | - |
|
8 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 6 |
86101V | - |
- | - |
|
9 | ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1 |
86300B | - |
- | - |
|
10 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 |
86101R | - |
- | - |
|
11 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 |
86101R |
|
- | - |
|
*a | Sans rétroviseur intérieur numérique |
*b | Avec rétroviseur intérieur numérique |
|
*c | Avec porte de coffre électrique |
*D | Sans porte de coffre électrique |
PROCÉDURE

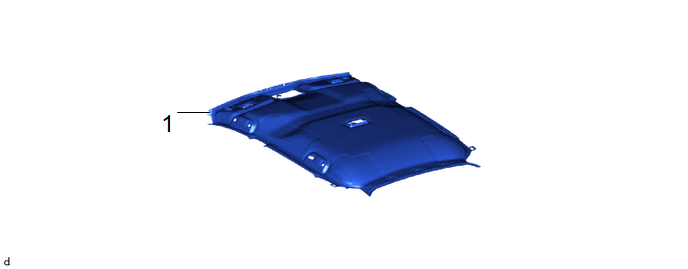

1. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
.gif)
2. DEPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
Cliquer ici
3. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE
Cliquer ici
4. DEPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE
(a) Procéder de la même manière que pour le côté gauche.
5. DEPOSER LA POIGNEE DE FERMETURE DE PORTE (avec porte de coffre électrique)
|
|
Cliquer ici |
6. DEPOSER LE CACHE DE FINITION DE PORTE DE COFFRE (sans porte de coffre électrique)
|
|
Cliquer ici |
7. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
Cliquer ici

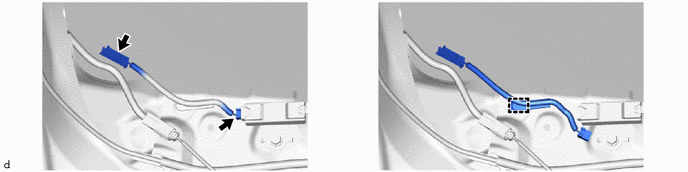

8. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 6

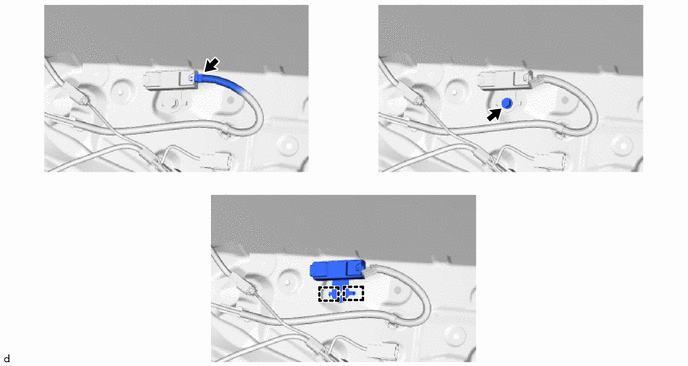

9. DEPOSER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1
10. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 (sans rétroviseur intérieur numérique)
11. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 (avec rétroviseur intérieur numérique)

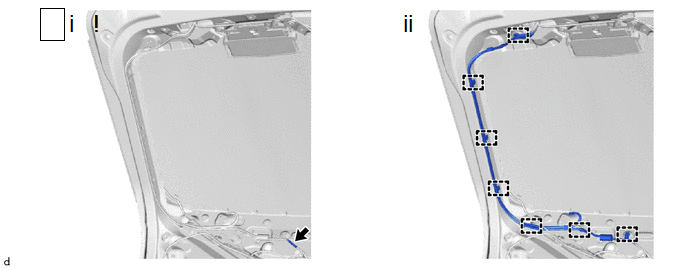

(1) Débrancher la durite de lave-glace.
REMARQUE:
Récupérer le liquide de lave-glace dans un récipient.

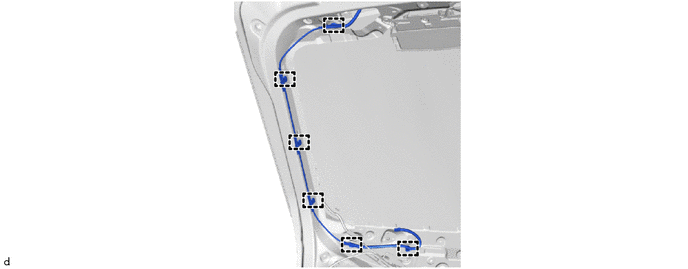

(2) Libérer les attaches pour détacher le sous-ensemble de câble d'antenne.

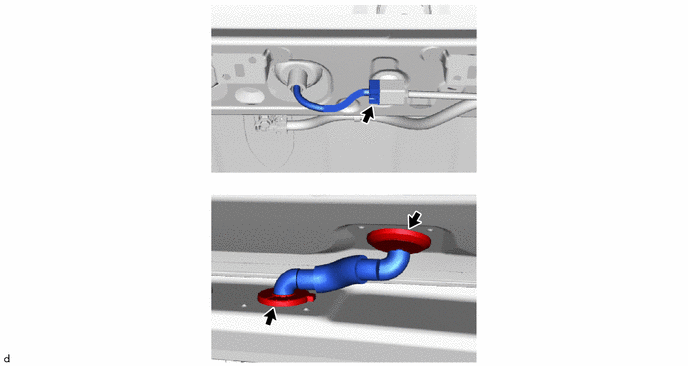

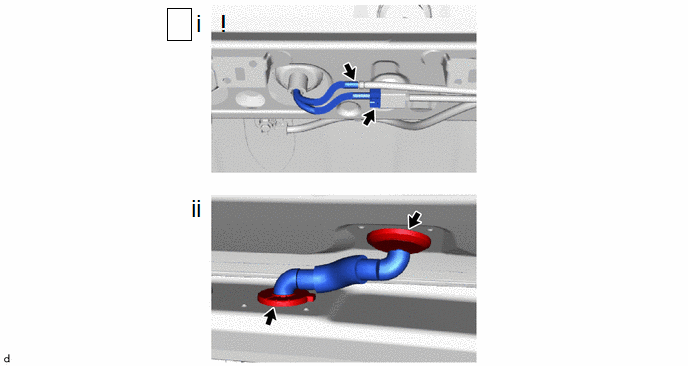

(1) Débrancher le connecteur et la durite de lave-glace.
REMARQUE:
Récupérer le liquide de lave-glace dans un récipient.
(2) Débrancher les 2 œillets pour déposer le sous-ensemble de câble d'antenne.
