Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

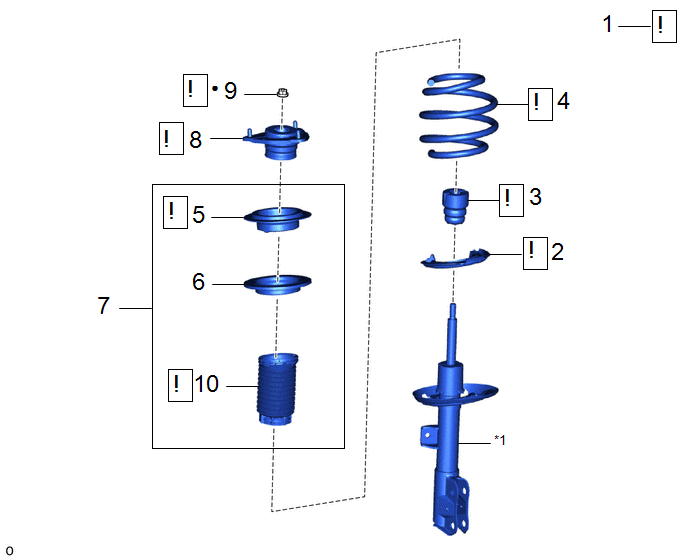

PIECES CONSTITUTIVES (REPOSE)

Procédure		N° de référence
1	SST	-		-	-
2	COUSSINET INFERIEUR DE RESSORT HELICOIDAL AVANT	48158C		-	-
3	BUTEE DE RESSORT AVANT	48331C		-	-
4	RESSORT HELICOIDAL AVANT	48132		-	-
5	ROULEMENT DE SUPPORT DE JAMBE	48619A		-	-
6	COUSSINET SUPERIEUR DE RESSORT HELICOIDAL AVANT	48157C	-	-	-
7	ROULEMENT DE FIXATION DE COUSSINET AVEC COUVERCLE ANTI-POUSSIERE	-	-	-	-
8	SOUS-ENSEMBLE DE SUPPORT DE SUSPENSION AVANT	48609	-	-	-
9	SERRER PROVISOIREMENT L'ECROU ENTRE SUPPORT AVANT ET AMORTISSEUR AVANT	48609E		-	-
10	PARE-POUSSIERE D’AMORTISSEUR AVANT N° 1	48559B		-	-

*1	ENSEMBLE D'AMORTISSEUR AVANT	-	-
●	Pièce non réutilisable	-	-

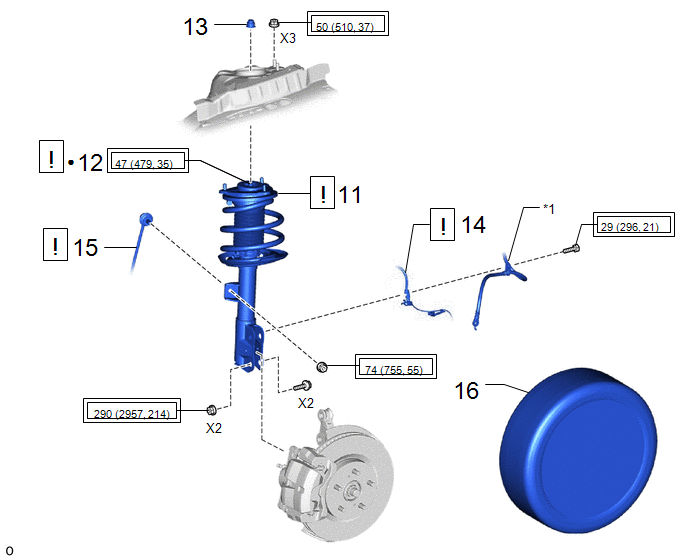

Procédure		N° de référence
11	AMORTISSEUR AVANT AVEC RESSORT HELICOIDAL	-		-	-
12	SERRER COMPLETEMENT L'ECROU ENTRE LE SUPPORT AVANT ET L'AMORTISSEUR AVANT	48609E		-	-
13	PARE-POUSSIERE DE SUPPORT DE SUSPENSION AVANT	48684B	-	-	-
14	CAPTEUR DE VITESSE AVANT	89543		-	-
1,5	ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT	48810		-	-
16	ROUE AVANT	-	-	-	-

*1	FLEXIBLE AVANT	-	-
	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)	●	Pièce non réutilisable

Procédure		N° de référence
17	SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT	55704B	-	-	-
18	ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT	-	-	-	-
19	VERIFIER ET REGLER L'ALIGNEMENT DES ROUES AVANT	-	-	-
20	EFFECTUER L'INITIALISATION	-	-	-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

PROCÉDURE

1. POSER LE SST.

*a	Encoche	-	-
	Extérieur du véhicule	-	-

(1) Aligner l'encoche à l'extrémité de la tige d'amortisseur de l'ensemble d'amortisseur, comme illustré.

REMARQUE:

Veiller à poser la pièce de sorte que l'encoche du sous-ensemble de support de suspension avant et l'encoche sur l'extrémité de la tige d'amortisseur soient alignées.

*1	Ensemble d'amortisseur avant	*2	Enveloppe extérieure de l'amortisseur
*a	Tourner	*b	Maintenir
*c	Ecrou de fixation	* d	Boulon

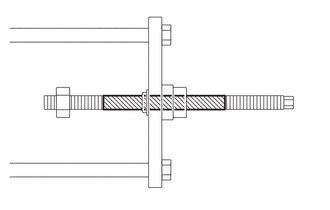

(1) Reposer le SST (09727-58100) et le SST (09727-58130) sur l'ensemble d'amortisseur avant.

SST: 09727-58100

SST: 09727-58130

SST: 09727-58010

09727-58030

REMARQUE:

Appliquer de la graisse au molybdène sur le boulon (zone avec des lignes diagonales) du SST (09727-58010).

Zone d'application

(2) Reposer le SST (09727-58030) à l'extrémité de la tige d'amortisseur de l'ensemble d'amortisseur avant.[#1]

(3) Reposer le SST (09727-58010) sur l'ensemble d'amortisseur avant.[#2]

REMARQUE:

Faire attention lors de la pose du SST (09727-58010) pour ne pas endommager la tige d'amortisseur.

(4) Fixer le boulon SST (09727-58010) et SST (09727-58030) avec l'écrou de fixation. [#3]

(5) Après avoir fixé le boulon SST (09727-58010), tourner l'écrou dans le sens horaire. [#4]

CONSEIL:

Etendre la tige d'amortisseur à sa longueur maximale pour poser le SST (09727-58100) et le SST (09727-58130).

(6) À l'aide d'un morceau de tissu, etc., nettoyer la tige d'amortisseur et éliminer les corps étrangers et l'huile.

REMARQUE:

Nettoyer soigneusement la tige d'amortisseur pour éviter qu'elle ne soit endommagée par le contact avec des corps étrangers.

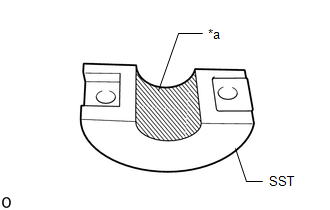

(7) Nettoyer la surface du SST (09727-58130) sur laquelle est posé l'ensemble d'amortisseur avant et éliminer les matières étrangères et l'huile. REMARQUE: Nettoyer soigneusement la surface de pose pour éviter que la tige d'amortisseur ne soit endommagée par le contact avec des corps étrangers.

*a Surface de pose.

(8) A l'aide d'une longue clé à bille hexagonale de 5, reposer le SST (09727-58100) et le SST (09727-58130) sur la tige d'amortisseur.[#5]

REMARQUE:

Avant la pose, vérifier la position de l'encoche à l'extrémité de la tige d'amortisseur.

CONSEIL:

Reposer le SST (09727-58100) et le SST (09727-58130) à la base de la tige d'amortisseur et vérifier que le SST (09727-58100) et le SST (09727-58130) fixent la tige d'amortisseur.

(9) Après avoir fixé le boulon SST (09727-58010), tourner l'écrou dans le sens antihoraire.

(10) Vérifier que la tige d'amortisseur et le SST (09727-58030) sont dégagés avant de desserrer l'écrou de fixation et de déposer le SST (09727-58010) de l'extrémité de la tige d'amortisseur.

REMARQUE:

Faire attention lors de la dépose du SST (09727-58010) à ne pas endommager la tige d'amortisseur.

(11) Déposer le SST (09727-58030) de l'extrémité de la tige d'amortisseur.

(12) A l'aide d'un morceau de tissu, etc., nettoyer l'extrémité du filetage de la tige d'amortisseur et retirer tout corps étranger et huile.

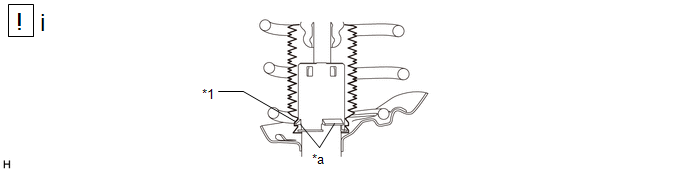

2. REPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL AVANT

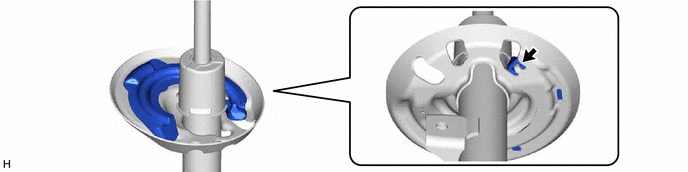

REMARQUE: Lors de la repose du coussinet inférieur de ressort hélicoïdal avant, introduire la goupille de positionnement du siège de ressort dans l'orifice du coussinet inférieur de ressort hélicoïdal avant.

Goupille de positionnement

-

-

3. REPOSER LA BUTEE DE RESSORT AVANT

REMARQUE: Orienter la spire de la butée de ressort avant avec le plus petit diamètre vers le bas. Ne pas appliquer de lubrifiant sur la butée de ressort avant. Ne pas appliquer de lubrifiant sur le bouchon ou la tige de l'ensemble d'amortisseur avant. Ne pas nettoyer la butée de ressort avant avec de l'eau ou un solvant.

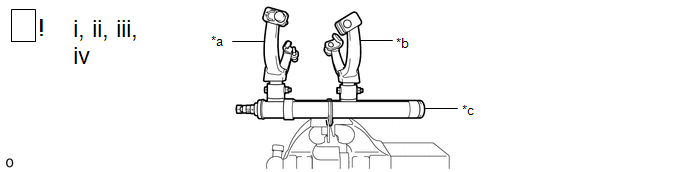

4. REPOSER LE RESSORT HELICOIDAL AVANT

*a	09727-00051	*b	09727-00040
*c	09727-30022 (09727-00010, 09727-00031)	-	-

(1) Maintenir le SST dans un étau.

SST: 09727-00051

SST: 09727-00040

SST: 09727-30022

09727-00010

09727-00031

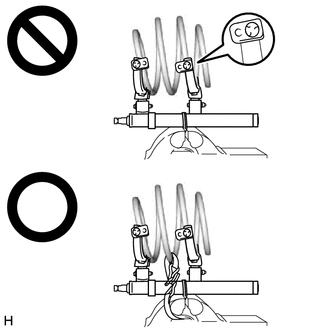

(2) Fixer les crochets de chaque bras du SST sur le diamètre du ressort hélicoïdal.

ATTENTION:

• Veiller à ce que les crochets soient correctement fixés sur le ressort hélicoïdal.
• Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et provoquer des blessures.

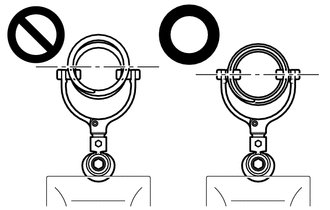

• Veiller à ce que les crochets des bras supérieurs et inférieurs du STT soient fixés sur le ressort hélicoïdal de manière à ce que la distance entre les crochets soit aussi grande que possible.
• Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et provoquer des blessures.

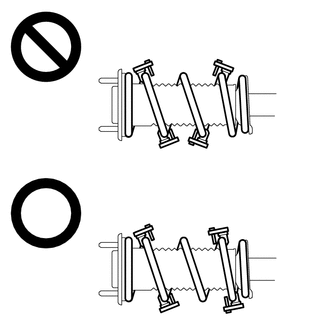

• S'assurer que les bras du SST sont parallèles et que le nombre de spires entre les bras est identique de chaque côté.
• Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et provoquer des blessures.

(3) Reposer les goupilles d'arrêt sur les crochets du SST.

ATTENTION:

• S'assurer que les goupilles d'arrêt sont correctement posées.
• Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et provoquer des blessures.

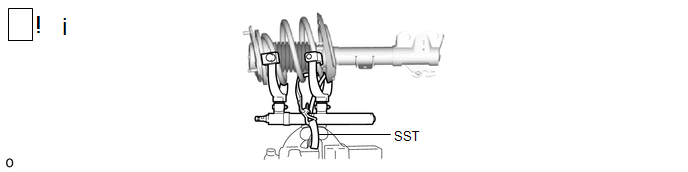

(1) Reposer le SST comme indiqué sur le schéma.

ATTENTION:

La goupille n'est pas fixée sur un côté, par conséquent, veiller à suspendre la courroie.

SST: 09727-00110

(2) A l'aide du SST, comprimer le ressort hélicoïdal.

ATTENTION:

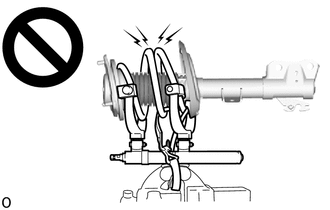

• Si le ressort hélicoïdal commence à se libérer pendant l'utilisation du SST, arrêter immédiatement et rattacher correctement le SST.
• Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et provoquer des blessures.

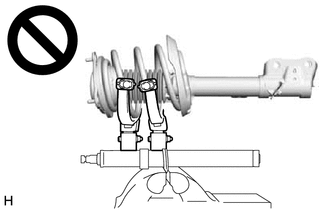

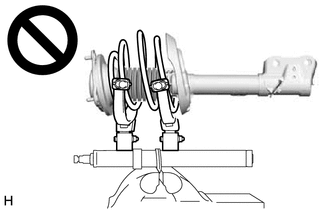

• Ne pas comprimer le ressort hélicoïdal au point où les bobines se touchent.
• Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et provoquer des blessures.

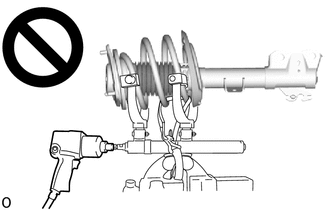

• Ne pas utiliser de clé à chocs.
• Si une clé à chocs est utilisée, les filets du SST risquent d'être endommagés, ou une compression brusque du ressort hélicoïdal pourrait libérer un crochet du ressort hélicoïdal, le projeter et entraîner des blessures.
• Si une goupille d'arrêt touche le ressort hélicoïdal lors de l'utilisation du SST, retirer la goupille d'arrêt et poursuivre la procédure.
• Si un crochet se libère du ressort hélicoïdal, le ressort hélicoïdal peut être projeté et provoquer des blessures.

SST: 09727-00051

SST: 09727-00040

SST: 09727-30022

09727-00010

09727-00031

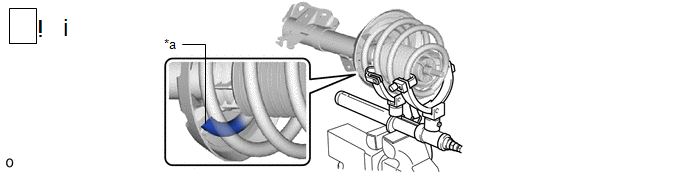

*a

Dépression

-

-

(1) Aligner l'extrémité du ressort hélicoïdal avant avec la bride du coussinet inférieur de ressort hélicoïdal avant et reposer le ressort hélicoïdal avant.

REMARQUE:

S'assurer que l'extrémité du ressort hélicoïdal avant ayant le plus grand diamètre se trouve dans la dépression du coussinet inférieur de ressort hélicoïdal avant.

5. REPOSER LE ROULEMENT DE SUPPORT DE JAMBE

*1	Roulement de support de jambe de force	-	-
*a	Extrémité supérieure du pare-poussière d'amortisseur avant n° 1	-	-

(1) Reposer le roulement de support de jambe sur le pare-poussière d'amortisseur avant n° 1.

REMARQUE:

S'assurer que l'extrémité supérieure du pare-poussière d'amortisseur avant n° 1 et le roulement de support de jambe sont correctement fixés.

6. REPOSER LE COUSSINET SUPERIEUR DE RESSORT HELICOIDAL AVANT

7. REPOSER LE ROULEMENT DE SUPPORT DE JAMBE DE FORCE AVEC PARE-POUSSIERE

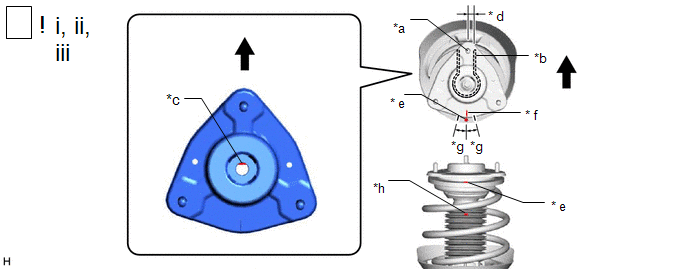

8. REPOSER LE SOUS-ENSEMBLE DE SUPPORT DE SUSPENSION AVANT

*a	Goujon fileté de sous-ensemble de support de suspension avant	*b	Support inférieur d'amortisseur avant
*c	Découpe	* d	0° +/- 3°
* e	Repère d'alignement du roulement de support de jambe	* f	Ligne de guidage de sous-ensemble de support de suspension avant
*g	15°	*h	Flèche du joint pare-poussière de l'amortisseur avant n° 1
	Extérieur du véhicule	-	-

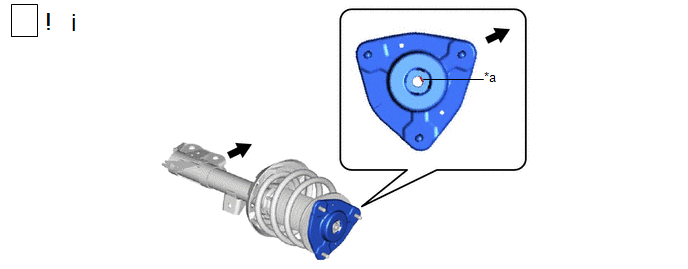

(1) Comme indiqué sur le schéma, aligner le goujon fileté du sous-ensemble de support de suspension avant avec le support inférieur d'amortisseur et les reposer sur l'ensemble d'amortisseur avant.

REMARQUE:

• Aligner l'encoche du sous-ensemble de support de suspension avant avec la fente à l'extrémité de la tige de choc et reposer.
• Lors de la repose du sous-ensemble de support de suspension avant, s'assurer que le goujon fileté du sous-ensemble de support de suspension avant se trouve à +/- 3° du support inférieur d'amortisseur.

(2) Comme indiqué sur le schéma, aligner le repère d'alignement du roulement de fixation de coussinet et la ligne de guidage du sous-ensemble de support de suspension avant.

REMARQUE:

Lors de la repose du roulement de fixation de coussinet, veiller à l'aligner à +/- 15° de la ligne de guidage du sous-ensemble de support de suspension avant.

(3) Comme indiqué sur le schéma, aligner le repère d'alignement du roulement de fixation de coussinet et la flèche du pare-poussière d'amortisseur avant n° 1.

9. SERRER PROVISOIREMENT L'ECROU ENTRE SUPPORT AVANT ET AMORTISSEUR AVANT

*a

Chiffon, etc.

*b

Tige d'amortisseur

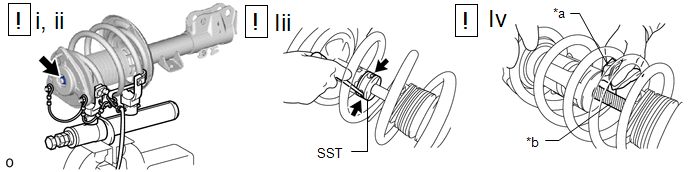

(1) Serrer provisoirement l'écrou entre le nouveau support avant et l'amortisseur avant.

(2) Déposer le SST du ressort hélicoïdal avant.

REMARQUE:

Ne pas utiliser de clé à chocs. Cela endommagerait le SST.

(3) Replier le pare-poussière de l'amortisseur avant n° 1, ensuite utiliser une longue clé à bille hexagonale de 5 pour déposer les SST (09727-58100) et les SST (09727-58130) de l'ensemble de l'amortisseur avant.

REMARQUE:

• Déposer soigneusement le SST (09727-58100) et le SST (09727-58130).
• Vérifier que le pare-poussière de l'amortisseur avant n° 1 n'est pas excessivement déformé ou écrasé.

(4) A l'aide d'un morceau de tissu ou autre, nettoyer la tige d'amortisseur de l'ensemble d'amortisseur avant pour éliminer les corps étrangers et l'huile.

REMARQUE:

Nettoyer soigneusement la tige d'amortisseur pour éviter d'endommager l'ensemble d'amortisseur avant en cas de contact avec des corps étrangers.

10. RACCORDER LE PARE-POUSSIERE D'AMORTISSEUR AVANT N° 1

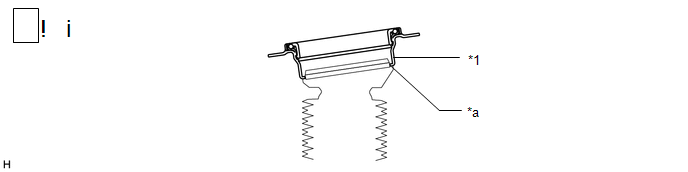

*1	Cache-poussière d'amortisseur avant n° 1	-	-
*a	Griffe	-	-

(1) Raccorder l'extrémité du pare-poussière d'amortisseur avant n° 1 à l'aide des griffes de l'ensemble d'amortisseur avant.

REMARQUE:

• S'assurer que l'extrémité du pare-poussière d'amortisseur avant n° 1 est bien fixée aux griffes de l'ensemble d'amortisseur avant.
• S'assurer que les soufflets du pare-poussière d'amortisseur avant n° 1 ne sont pas trop endommagés.
• Ne pas laisser d'huile, de graisse, etc, entrer en contact avec le pare-poussière d'amortisseur avant n° 1.
• En cas de présence d'huile ou de graisse sur le coussinet, essuyer à l'aide d'un chiffon. Ne pas utiliser de produit de nettoyage avec alcool.

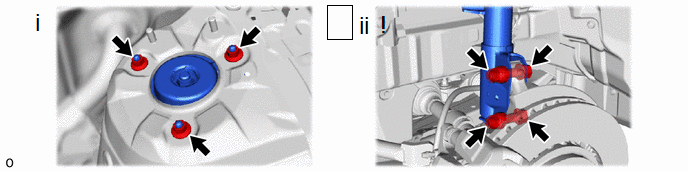

11. REPOSER L'AMORTISSEUR AVANT AVEC RESSORT HELICOIDAL

(1) Reposer l'amortisseur avant avec ressort hélicoïdal (côté supérieur) à l'aide des 3 écrous.

Torque:

50 N·m {510 kgf·cm, 37 ft·lbf}

(2) Reposer l'amortisseur avant avec ressort hélicoïdal (partie inférieure) sur le porte-fusée de direction à l'aide des 2 boulons et des 2 écrous.

Torque:

290 N·m {2957 kgf·cm, 214 ft·lbf}

REMARQUE:

• Lors de la pose des écrous, empêcher les boulons de tourner.
• Ne pas appliquer de lubrifiant sur les surfaces de contact du porte-fusée de direction et de l'amortisseur.

12. SERRER COMPLETEMENT L'ECROU ENTRE LE SUPPORT AVANT ET L'AMORTISSEUR AVANT

REMARQUE: Effectuer cette étape seulement lorsque l'amortisseur avant avec ressort hélicoïdal a été démonté.

Torque:

47 N·m {479 kgf·cm, 35 ft·lbf}

13. REPOSER LE PARE-POUSSIERE DE SUPPORT DE SUSPENSION AVANT

14. REPOSER LE CAPTEUR DE VITESSE AVANT

*1

Crochet

-

-

(1) Engager les 2 crochets pour reposer le support d'attache de capteur de vitesse avant.

REMARQUE:

Ne pas tordre le capteur de vitesse avant lors de sa repose.

(2) Reposer le capteur de vitesse avant et le flexible avant sur l'ensemble d'amortisseur avant à l'aide du boulon.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

(3) Engager l'attache.

REMARQUE:

Ne pas tordre le capteur de vitesse avant lors de sa repose.

15. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT

(1) Reposer l'écrou et l'ensemble de biellette de barre stabilisatrice avant de la barre stabilisatrice avant.

Torque:

74 N·m {755 kgf·cm, 55 ft·lbf}

REMARQUE:

Veiller à ne pas endommager le soufflet du joint à rotule.

CONSEIL:

Si le joint à rotule tourne en même temps que l'écrou, maintenir le goujon fileté avec une clé à douille à six pans de 6 mm.

16. REPOSER LA ROUE AVANT

Cliquer ici

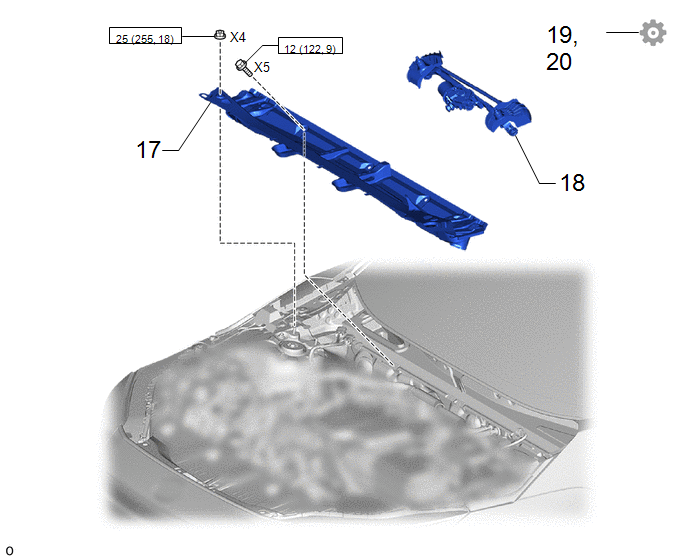

17. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT

Torque:

Ecrou :

25 N·m {255 kgf·cm, 18 ft·lbf}

Boulon :

12 N·m {122 kgf·cm, 9 ft·lbf}

18. REPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT

Cliquer ici

19. VERIFIER ET REGLER L'ALIGNEMENT DES ROUES AVANT

Cliquer ici

20. EFFECTUER L'INITIALISATION

Avance du stationnement (avec stationnement avancé)
Système de moniteur de vision panoramique
Système d'éclairage (EXT)
