COMMENT CONNECTER OU DÉCONNECTER LE CONNECTEUR D'AIRBAG
PROCÉDURE
1. TYPES DE CONNECTEUR D'AIRBAG
(a) Type de connecteur
|
TYPE | Forme (exemple) |
|---|---|
|
Type à tirer vers le haut |
 |
|
Type à verrouillage en 2 étapes |
 |
|
Type à verrouillage par coulissement |
 |
2. DEBRANCHER OU BRANCHER LE CONNECTEUR D'AIRBAG (type à tirer vers le haut)
(a) Débrancher le connecteur.

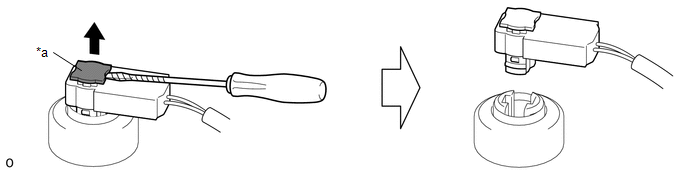

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer le bouton de verrouillage de connecteur.
(2) Débrancher le connecteur d'airbag.
|
*a | Bouton de verrouillage de connecteur |
- | - |
(b) Brancher le connecteur.
(1) Brancher le connecteur d'airbag.

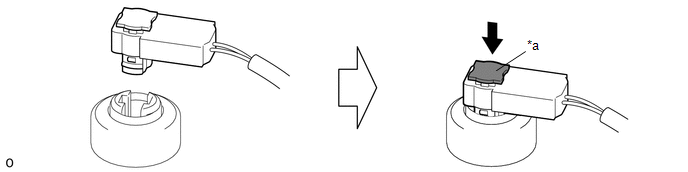

(2) Enfoncer le bouton de verrouillage de connecteur pour installer le connecteur.
|
*a | Bouton de verrouillage de connecteur |
- | - |
3. DEBRANCHER ET BRANCHER LE CONNECTEUR D'AIRBAG (pour type à verrouillage en 2 étapes)
(a) Débrancher le connecteur.

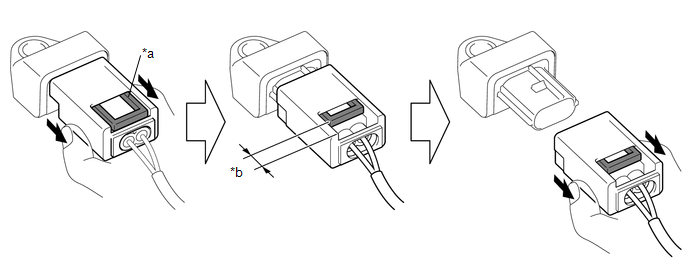

(1) Appuyer sur le bouton de déverrouillage et faire coulisser les côtés du connecteur dans le sens montré par les flèches sur le schéma. (A ce stade, le connecteur ne peut être débranché.)
REMARQUE:
(2) S'assurer que la position du bouton de déverrouillage comme indiqué sur le schéma.
(3) Appuyer sur le bouton de déverrouillage et faire à nouveau coulisser le connecteur pour débrancher le connecteur d'airbag.
|
*a | Bouton de déverrouillage |
*b | Position une fois relâché |
(b) Brancher le connecteur.

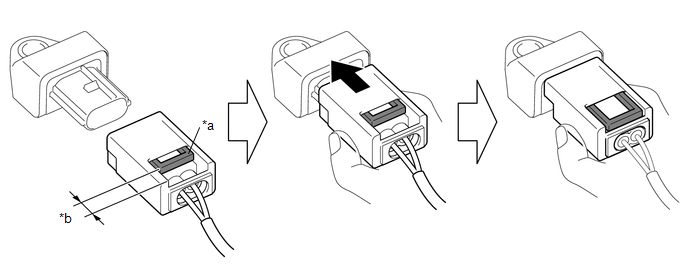

(1) Avant de brancher le connecteur, s'assurer que la position du bouton de déverrouillage est comme indiqué sur le schéma.
(2) Tout en maintenant les côtés du connecteur, faire coulisser le connecteur dans le sens indiqué par la flèche sur le schéma jusqu'à ce qu'un déclic se fasse entendre pour brancher le connecteur d'airbag, et vérifier si le bouton de déverrouillage est dans sa position d'origine.
|
*a | Bouton de déverrouillage |
*b | Position une fois relâché |
REMARQUE:
4. DEBRANCHER ET BRANCHER LE CONNECTEUR D'AIRBAG (pour type à verrouillage par coulissement)
(a) Débrancher le connecteur.

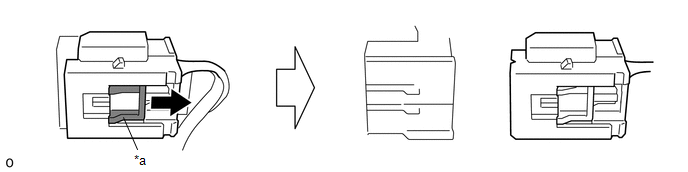

(1) Faire glisser le coulisseau dans la direction indiquée par la flèche pour relâcher le verrou.
(2) Débrancher le connecteur d'airbag.
|
*a | Coulisseau |
- | - |
(b) Brancher le connecteur.
(1) Brancher le connecteur d'airbag.
CONSEIL:
Si le coulisseau n'est pas dans la position de verrouillage, le connecteur n'est pas complètement branché. Débrancher le connecteur, vérifier que le connecteur, les bornes de la spirale et le de sous-ensemble de câble avec capteur et les boîtiers de collecteur ne sont pas déformés ou ne présentent pas de corps étrangers, puis rebrancher le connecteur.

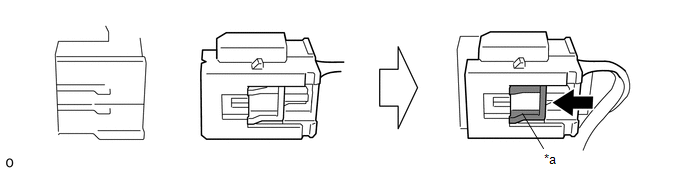

(2) Faire glisser le coulisseau dans la direction indiquée par la flèche afin de le verrouiller et s'assurer que le coulisseau est en position de verrouillage.
|
*a | Coulisseau |
- | - |
