POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

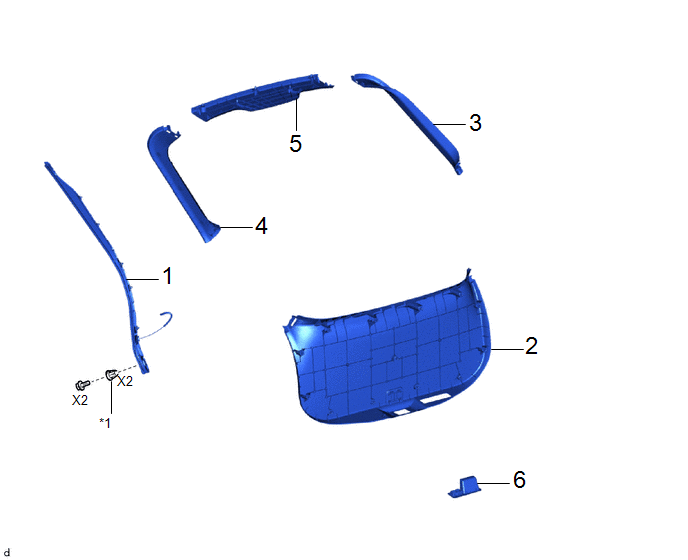

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CAPTEUR DE PORTE DE COFFRE ELECTRIQUE |
84280D | - |
- | - |
|
2 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE |
67750 | - |
- | - |
|
3 | GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE |
67937B | - |
- | - |
|
4 | GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE |
67938A | - |
- | - |
|
5 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
|
6 | POIGNEE DE FERMETURE DE PORTE |
74811D | - |
- | - |
|
*1 | OEILLET |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CAPTEUR DE PORTE DE COFFRE ELECTRIQUE
2. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
3. REPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE
4. REPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE
5. REPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
6. REPOSER LA POIGNEE DE FERMETURE DE PORTE
Verification
