Toyota bZ4X - Manuel de réparation (2021-2024): Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE CAPTEUR GAUCHE DE PORTE DE COFFRE ELECTRIQUE

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(Q7) Cliquer sur Location & Routing(Q7) Cliquer sur Connector(Q7) Cliquer sur Connector(Q7)

Branchement du tester

Condition

Condition spécifiée

Q7-1 (OSR) - Q7-2 (OSRE)

Non enfoncé

4465 à 4935 Ω

Q7-1 (OSR) - Q7-2 (OSRE)

Enfoncé

En dessous de 500 Ω

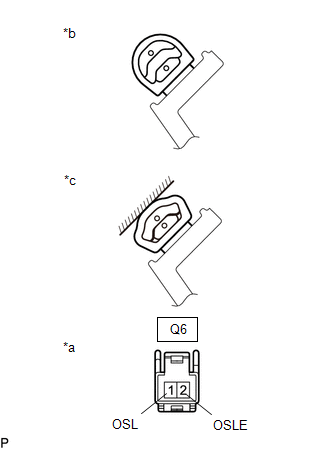

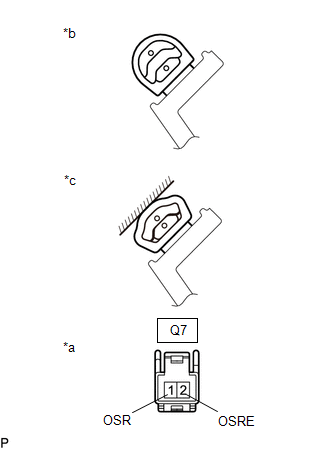

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de capteur gauche de porte de coffre électrique)

*b

Relâché(e)

*c

Enfoncé(e)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de capteur gauche de porte de coffre électrique.

2. VERIFIER L'ENSEMBLE DE CAPTEUR DROIT DE PORTE DE COFFRE ELECTRIQUE

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(Q6) Cliquer sur Location & Routing(Q6) Cliquer sur Connector(Q6) Cliquer sur Connector(Q6)

Branchement du tester

Condition

Condition spécifiée

Q6-1 (OSL) - Q6-2 (OSLE)

Non enfoncé

4465 à 4935 Ω

Q6-1 (OSL) - Q6-2 (OSLE)

Enfoncé

En dessous de 500 Ω

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de capteur droit de porte de coffre électrique)

*b

Relâché(e)

*c

Enfoncé(e)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de capteur droit de porte de coffre électrique.
