Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE VERROUILLAGE DE COUVERCLE DE CHARGE AVEC MOTEUR

(a) Vérifier le fonctionnement de l'ensemble de verrouillage de couvercle de charge avec moteur.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 (+B) - 4 (LDSW)

Non enfoncé(e) (ON)

10 kΩ ou plus

3 (+B) - 4 (LDSW)

Enfoncé(e) (OFF)

En dessous de 1 Ω

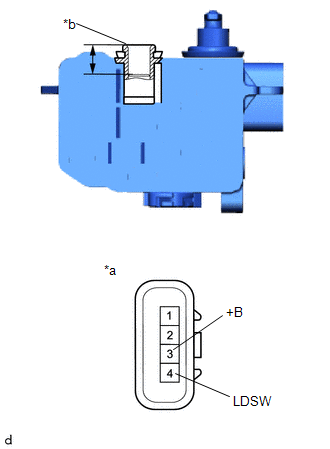

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de verrouillage du couvercle de charge avec moteur électrique)

*b

Dispositif de levage de poussée

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de verrouillage de couvercle de charge avec moteur.
