DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation, ou enregistrement) qui doivent être effectuées après la dépose, la repose, ou le remplacement des pièces durant la dépose/repose de l'ensemble d'airbag de tableau de bord n° 2 inférieur, sont indiquées ci-dessous.

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, l'ensemble d'autoradio et d'affichage enregistre les différents types de mémoire et de réglages. Ainsi, veiller à attendre 120 secondes minimum après la mise en position OFF du contacteur d'allumage avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner.

Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

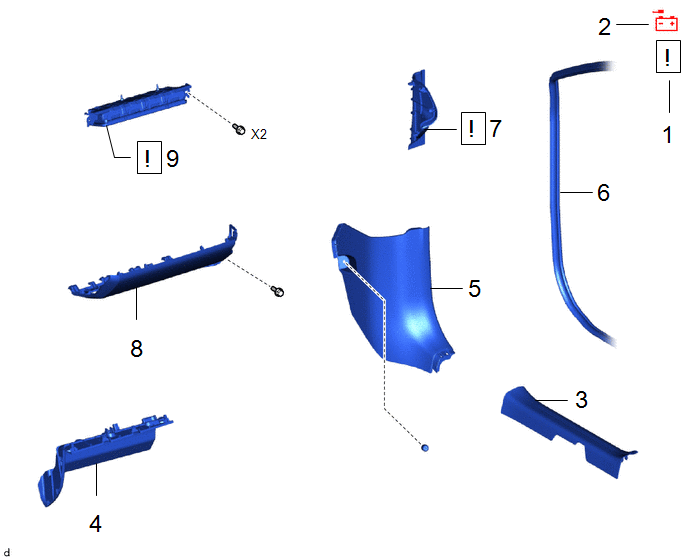

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	CABLE DE LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
3	PLAQUE DE SEUIL DE PORTE AVANT DROITE	67913	-	-	-
4	SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2	62111C	-	-	-
5	PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT	62311B	-	-	-
6	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE	55317E	-	-	-
7	PANNEAU LATERAL DE TABLEAU DE BORD N° 1	55607		-	-
8	SOUS-ENSEMBLE DE TABLEAU DE BORD INFERIEUR	55303B	-	-	-
9	ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 2	73990		-	-

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION: Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien. Cliquer ici REMARQUE: Une fois le contact coupé, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

Cliquer ici

4. DEPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT

(a) Procéder de la même manière que pour le côté gauche.

Cliquer ici

5. SEPARER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

Cliquer ici

6. DEPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 1

(a) Procéder de la même manière que pour le panneau latéral de tableau de bord n° 2.

Cliquer ici

7. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2

Cliquer ici

8. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD

Cliquer ici

9. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2

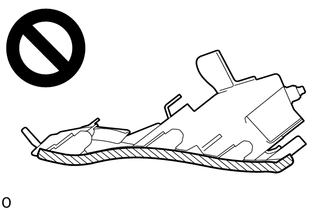

ATTENTION: Lors du stockage de l'ensemble d'airbag inférieur de tableau de bord n° 2, veiller à ce que le côté déploiement de l'airbag soit orienté vers le haut.

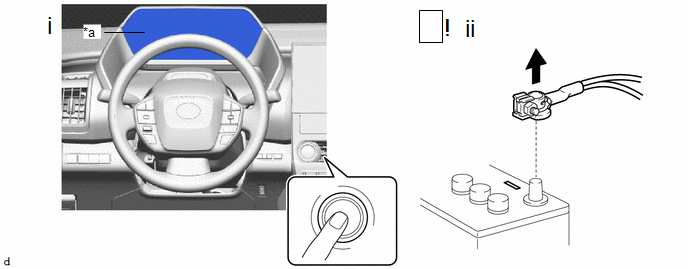

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

• Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
• En cas de déploiement d'un airbag pour une raison quelconque, cela risque de provoquer un accident grave.

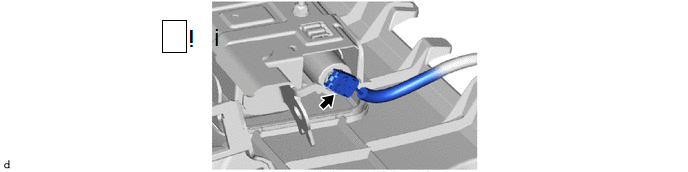

(1) Débrancher le connecteur d'airbag.

REMARQUE:

Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

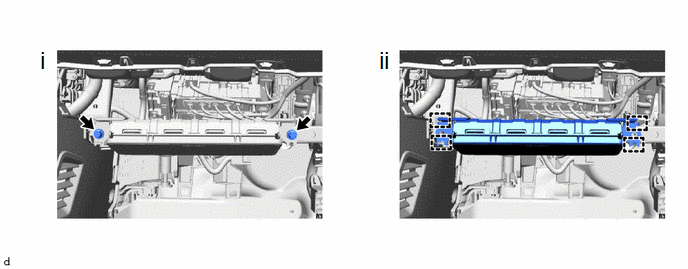

(1) Retirer les 2 boulons.

(2) Libérer les crochets pour déposer l'ensemble d'airbag inférieur de tableau de bord n° 2.
