Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

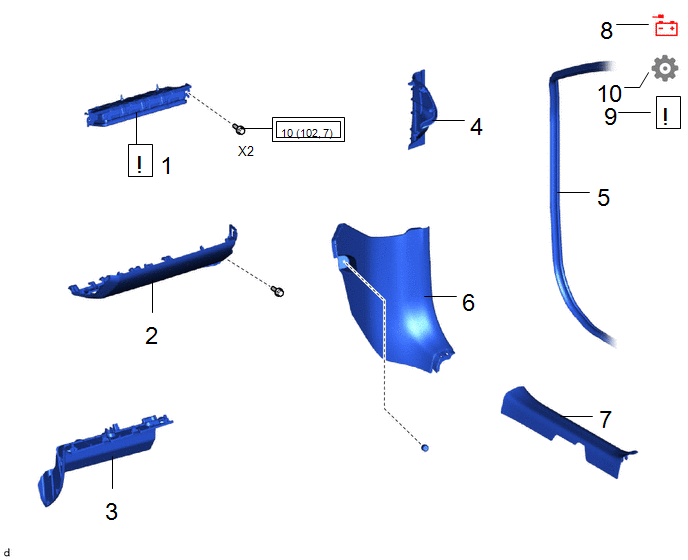

Procédure		N° de référence
1	ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 2	73990		-	-
2	SOUS-ENSEMBLE DE TABLEAU DE BORD INFERIEUR	55303B	-	-	-
3	SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2	55607	-	-	-
4	PANNEAU LATERAL DE TABLEAU DE BORD N° 1	55317E		-	-
5	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE	62311B	-	-	-
6	PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT	62111C	-	-	-
7	PLAQUE DE SEUIL DE PORTE AVANT DROITE	67913	-	-	-
8	CABLE VERS LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
9	VERIFIER LE TEMOIN SRS	-		-	-
10	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2

(1) S'assurer que le contacteur d'allumage est en position OFF.

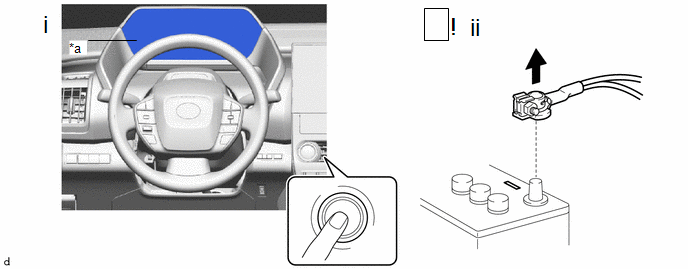

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

• Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
• Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

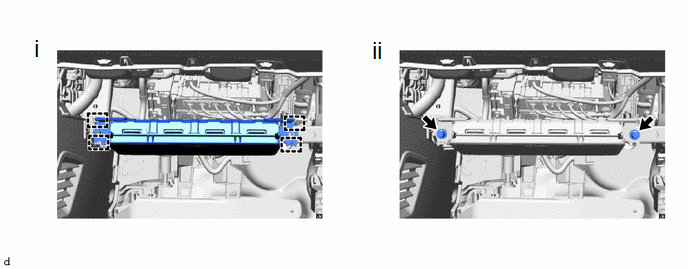

(1) Engager les crochets pour reposer l'ensemble d'airbag inférieur de tableau de bord n° 2.

(2) Reposer les 2 boulons.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

REMARQUE:

S'assurer que l'ensemble d'airbag inférieur de tableau de bord n° 2 est reposé correctement sans jeu excessif et ne dépasse pas vers l'extérieur.

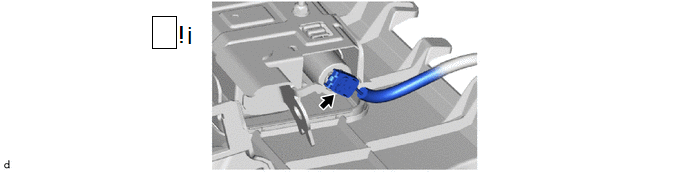

(1) Brancher le connecteur d'airbag.

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

2. REPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD

3. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2

4. REPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 1

5. CONNECTER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE

6. REPOSER LE PANNEAU LATERAL DE GARNISSAGE D'AUVENT DROIT

7. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

8. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

9. VERIFIER LE TEMOIN SRS

Cliquer ici

10. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
