DESCRIPTION
Ce circuit fournit l'alimentation électrique à l'ensemble d'ECU d'avertissement de distance.

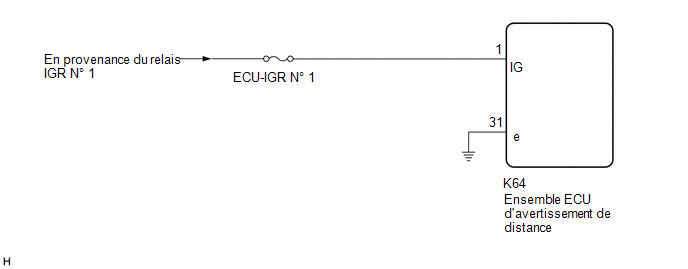

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCÉDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE) |
(a) Débrancher le connecteur K64 de l'ensemble d'ECU d'avertissement de distance.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(K64) Cliquer sur Location & Routing(K64) Cliquer sur Connector(K64) Cliquer sur Connector(K64)|
Branchement du tester | Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
K64-1 (IG) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
|
K64-1 (IG) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
| NON OK | .gif) | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(K64) Cliquer sur Location & Routing(K64) Cliquer sur Connector(K64) Cliquer sur Connector(K64)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K64-31 (E) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
| OK. | | PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
