DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

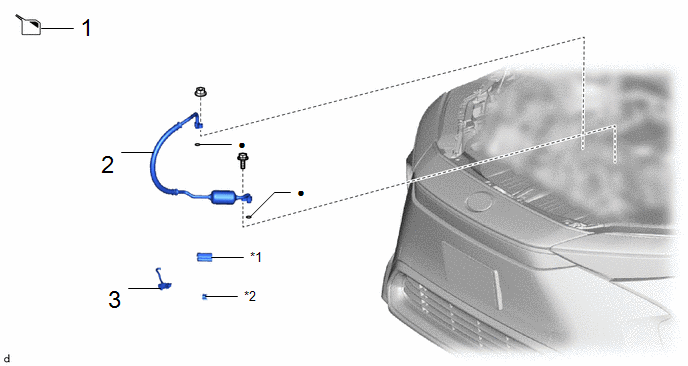

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT |
- |
|
- | - |
|
2 | TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
88711 |
|
- | - |
|
3 | ENSEMBLE DE THERMISTANCE DE CLIMATISATION N° 1 |
88620Q | - |
- | - |
|
*1 | GARNITURE DE REFROIDISSEUR |
*2 | ATTACHE DE REFROIDISSEUR |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT
Cliquer ici
.gif)
2. DEPOSER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1

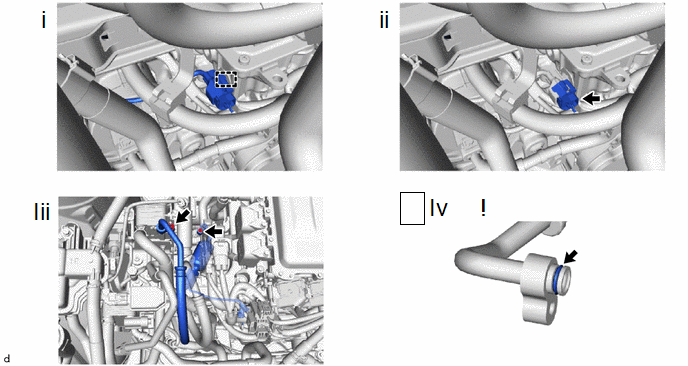

(1) Libérer l'attache pour débrancher le faisceau de câbles.
(2) Débrancher le connecteur.
(3) Déposer le boulon, l'écrou et la durite de décharge de réfrigérant de refroidisseur n° 1.
(4) Déposer le joint torique du tube de décharge de réfrigérant de refroidisseur n° 1.
REMARQUE:
A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
CONSEIL:
Procéder de la même manière que pour le côté opposé.

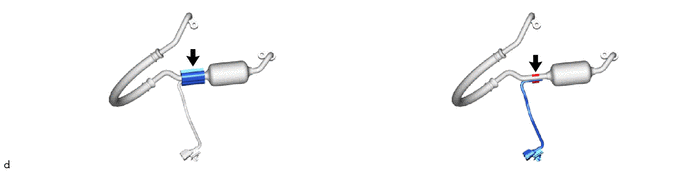

3. DEPOSER L'ENSEMBLE DE THERMISTANCE DE CLIMATISATION N° 1
