1. VERIFIER L'ENSEMBLE DE THERMISTANCE DE CLIMATISATION N° 1
(a) Vérifier la résistance.

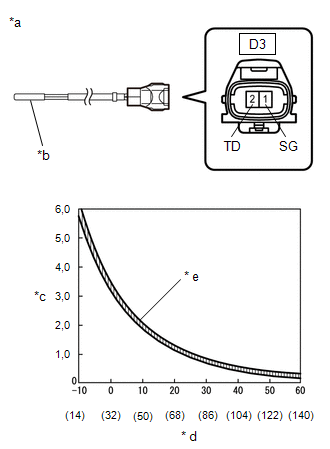

| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(D3) Cliquer sur Location & Routing(D3) Cliquer sur Connector(D3) Cliquer sur Connector(D3)
REMARQUE:
CONSEIL: La résistance diminue à mesure que la température augmente (cf. graphique). |
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de thermistance de climatisation n° 1).
