POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

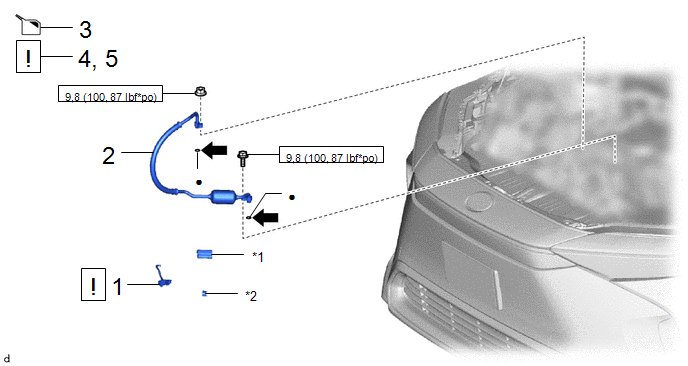

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE THERMISTANCE DE CLIMATISATION N° 1 |
88620Q |
|
- | - |
|
2 | TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
88711 | - |
- | - |
|
3 | RECHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT |
- | - |
|
- |
| 4 |
FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE |
- |
|
- | - |
|
5 | RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT |
- |
|
- | - |
|
*1 | GARNITURE DE REFROIDISSEUR |
*2 | ATTACHE DE REFROIDISSEUR |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable |
.png) |
Huile pour compresseur ND-OIL 11 ou équivalent |
- | - |
PROCÉDURE
1. INSTALLER L'ENSEMBLE DE THERMISTANCE DE CLIMATISATION N°. 1
|

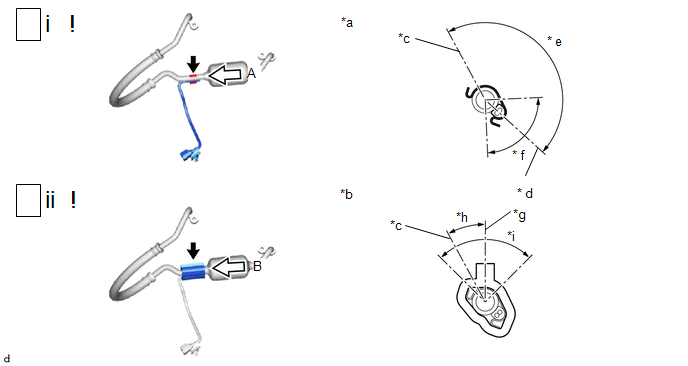

*a | Vue A |
*b | Vue B |
|
*c | Intersection de la ligne droite avec la position centrale de durite de décharge de réfrigérant de refroidisseur n° 1 et le tuyau |
* d | Position centrale de l'ensemble de thermistance de climatisation n° 1 |
|
* e | Position de pose de l'ensemble de thermistance de climatisation n° 1 (160,7°) |
* f | Plage de repose acceptable de l'ensemble de thermistance de climatisation n° 1 (90°) |
|
*g | Centre de la garniture de refroidisseur |
*h | Position de pose de face de garniture de refroidisseur (28,4°) |
|
*i | Plage de repose acceptable de la garniture d'étanchéité du refroidisseur (90°) |
- | - |
(1) Reposer l'ensemble de thermistance de climatisation n° 1 avec l'attache de refroidisseur, comme indiqué sur le schéma.
(2) Poser une garniture de refroidisseur neuve, comme indiqué sur le schéma.
2. REPOSER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}
3. RECHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT
Cliquer ici .gif)
4. FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE
Cliquer ici
5. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT
Cliquer ici
