Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

• Porter des gants de protection. Les parties pointues des pièces peuvent blesser les mains.

CONSEIL:

• Procéder de la même manière pour les côtés conducteur et passager avant.
• La procédure ci-dessous concerne le côté conducteur.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

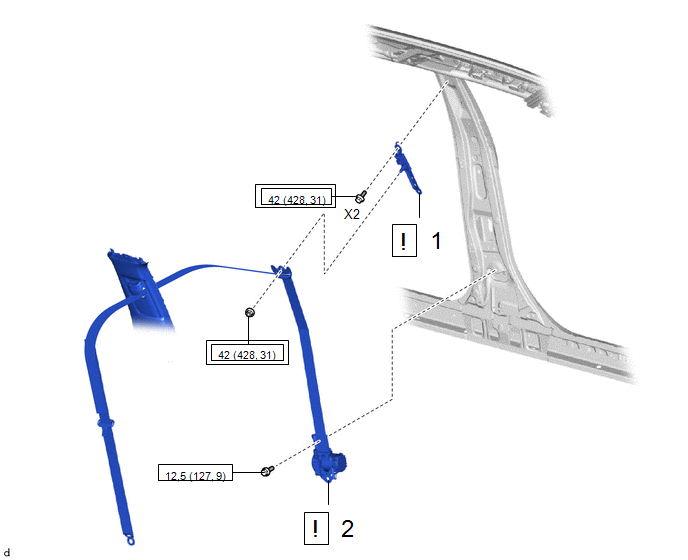

Procédure		N° de référence
1	ENSEMBLE DE DISPOSITIF DE REGLAGE D'ANCRAGE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE AVANT	73200A		-	-
2	SANGLE EXTERIEURE DE CEINTURE DE SECURITE DE SIEGE AVANT	73220		-	-

Couple de serrage pour les "zones principales concernant la performance de base du véhicule tel que le déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): Couple prescrit

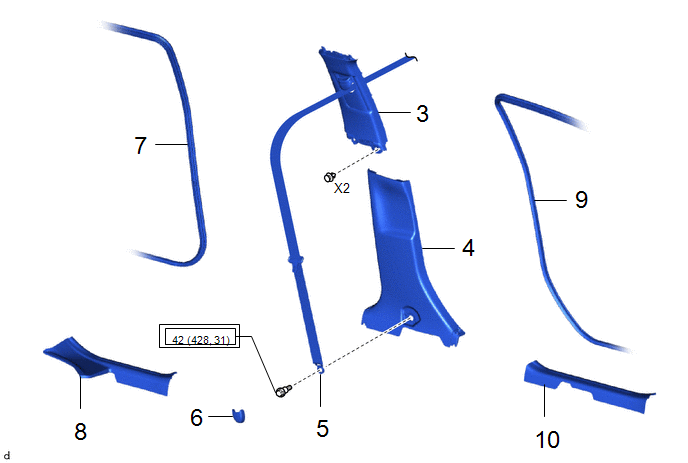

Procédure		N° de référence
3	ENSEMBLE DE GARNISSAGE DE MONTANT CENTRAL	62414A	-	-	-
4	GARNISSAGE INFERIEURDE MONTANT CENTRAL	62413A	-	-	-
5	SANGLE EXTERIEURE DE CEINTURE DE SECURITE DE SIEGE AVANT	73220	-	-	-
6	CACHE D'ANCRAGE EXTERIEUR DE CEINTURE ABDOMINALE	73233	-	-	-
7	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE	62312B	-	-	-
8	PLAQUE DE SEUIL DE PORTE ARRIERE	67918A	-	-	-
9	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT	62311B	-	-	-
10	PLAQUE DE SEUIL DE PORTE AVANT	67914B	-	-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

-

-

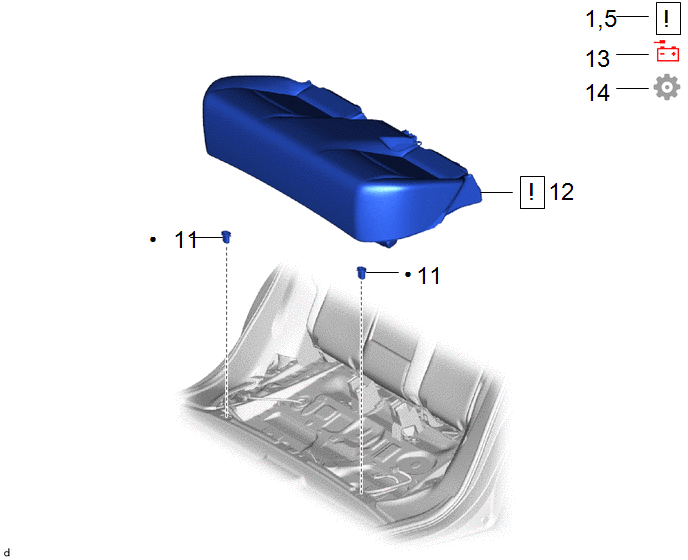

Procédure		N° de référence
11	CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE	72693	-	-	-
12	ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE	-		-	-
13	CABLE DE LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
14	INITIALISATION UNE FOIS LA BORNE DE LA BATTERIE AUXILIAIRE REBRANCHEE	-	-	-
1,5	VERIFIER LE TEMOIN SRS	-		-	-

PROCÉDURE

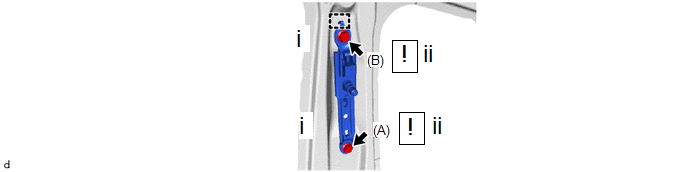

1. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE D'ANCRAGE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE AVANT

(1) Engager le guide et reposer provisoirement l'ensemble de dispositif de réglage d'ancrage de sangle supérieure de ceinture de sécurité avant avec les 2 boulons.

(2) Serrer complètement le boulon (A) puis le boulon (B) pour reposer l'ensemble de dispositif de réglage d'ancrage de sangle supérieure de ceinture de sécurité avant.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

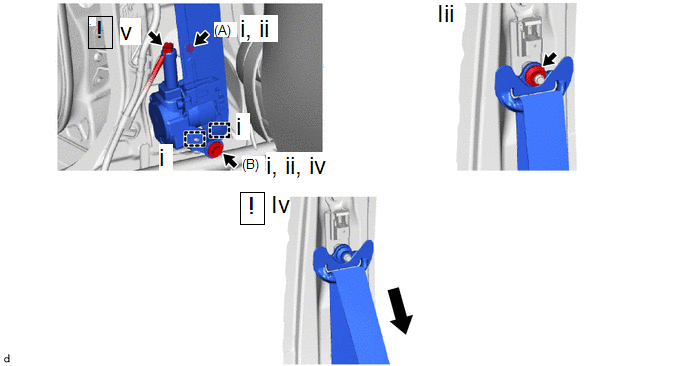

2. REPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

(1) Engager les 2 guides et reposer provisoirement l'ensemble de sangle extérieure de ceinture de sécurité avant à l'aide des 2 boulons.

(2) Serrer complètement le boulon (A) puis le boulon (B).

Torque:

Boulon (A) :

12,5 N·m {127 kgf·cm, 9 ft·lbf}

Boulon (B) :

42 N·m {428 kgf·cm, 31 ft·lbf}

(3) Brancher l'ancrage supérieur de l'ensemble de sangle extérieure de ceinture de sécurité avant avec l'écrou.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

(4) S'assurer que l'ELR se bloque.

1. Lorsque l'ensemble de sangle extérieure de ceinture de sécurité avant est posé sur le véhicule, vérifier que la ceinture se bloque quand elle est tirée rapidement.

REMARQUE:

La vérification doit être effectuée avec l'ensemble de sangle extérieure de ceinture de sécurité avant posé sur le véhicule.

2. Déposer le boulon (B) et débrancher l'ancrage au plancher de sangle extérieure de ceinture de sécurité avant.

(5) Brancher le connecteur du prétensionneur.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag:

Cliquer ici

3. REPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT CENTRAL

4. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL

5. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

6. REPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE

7. REMETTRE LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE

8. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE

9. BRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT

10. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT

11. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

12. POSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE

Cliquer ici

13. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

14. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici

15. VERIFIER LE TEMOIN SRS

Cliquer ici
