DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

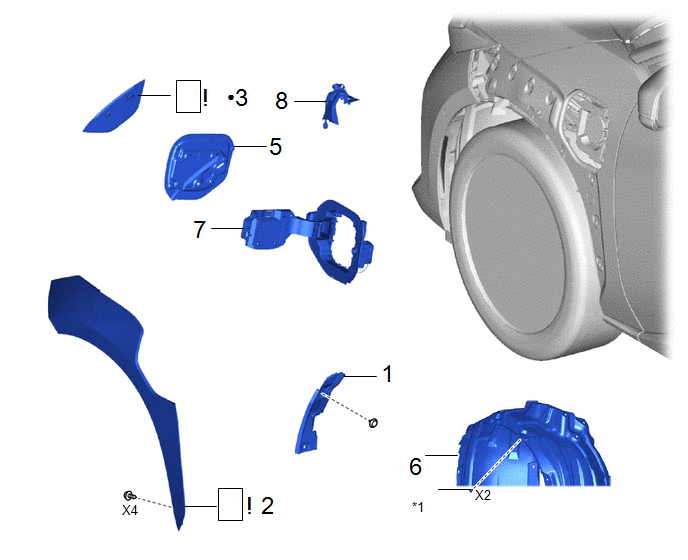

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | PROTECTION DE PANNEAU LATERAL D'AILE AVANT |
53828K | - |
- | - |
|
2 | SOUS-ENSEMBLE DE MOULURE D'AILE AVANT |
75602A |
|
- | - |
|
3 | MOULURE DE PANNEAU LATERAL N° 1 |
75621B | - |
- | - |
|
4 | ENSEMBLE DE COUVERCLE D'ENTREE DE CHARGE |
773D0 | - |
- | - |
|
5 | DOUBLURE D'AILE AVANT |
53876A | - |
- | - |
|
6 | ENSEMBLE DE BOITIER D'ENTREE DE CHARGE |
773B0 | - |
- | - |
|
7 | SOUS-ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE COUVERCLE DE CHARGE |
77035C | - |
- | - |
|
*1 | OEILLET |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE

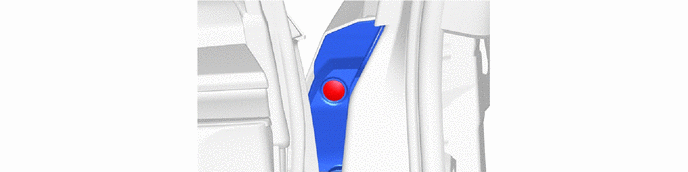

1. DEPOSER LA PROTECTION DE PANNEAU LATERAL D'AILE AVANT
2. DEPOSER LE SOUS-ENSEMBLE DE MOULURE D'AILE AVANT
|
|
Cliquer ici |
3. DEPOSER LA MOULURE DE PANNEAU LATERAL N° 1
Cliquer ici
.gif)

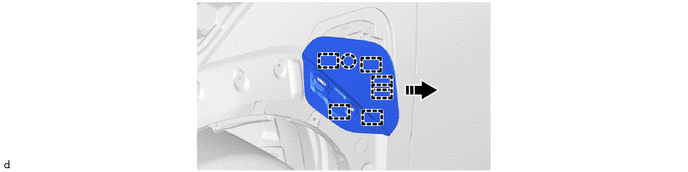

4. DEPOSER L'ENSEMBLE DE COUVERCLE D'ENTREE DE CHARGE
.png) |
Déposer dans ce sens | - |
- |

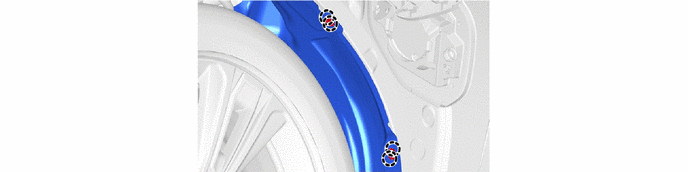

5. DEPOSER LA DOUBLURE D'AILE AVANT

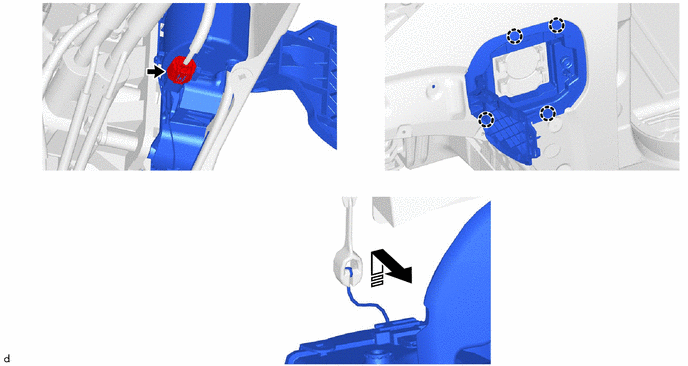

6. DEPOSER L'ENSEMBLE DE BOITIER D'ENTREE DE CHARGE
|
|
Déposer dans ce sens | - |
- |

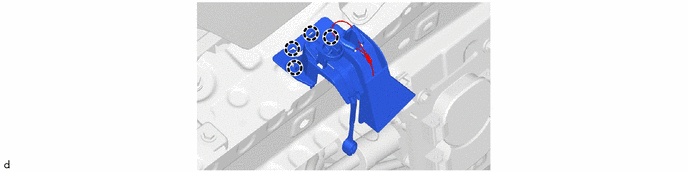

7. DEPOSER LE SOUS-ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE COUVERCLE DE CHARGE
