DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

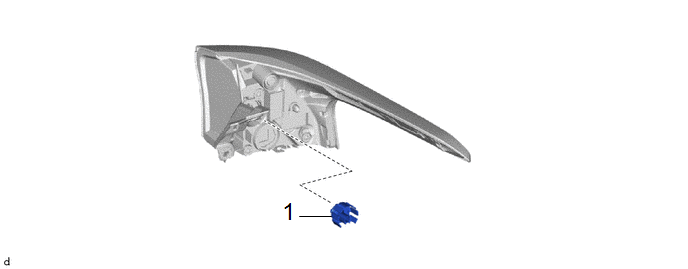

1 | CLIGNOTANT LED ARRIERE |
81536B | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

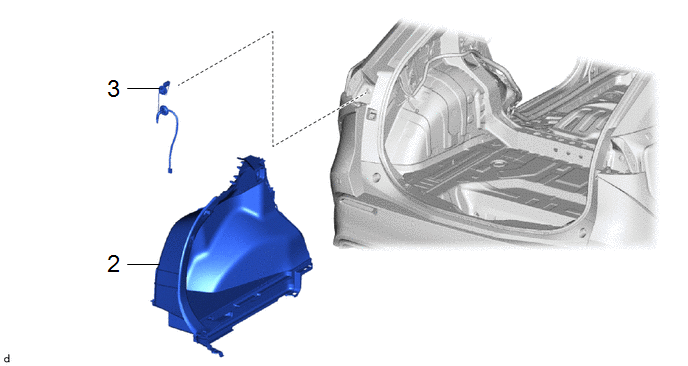

2 | ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE |
64740C | - |
- | - |
|
3 | SOUS-ENSEMBLE DE CABLE ET DE DOUILLE DE FEU COMBINE ARRIERE |
81565 | - |
- | - |
PROCÉDURE
1. DEPOSER LE CLIGNOTANT LED ARRIERE
.png) |

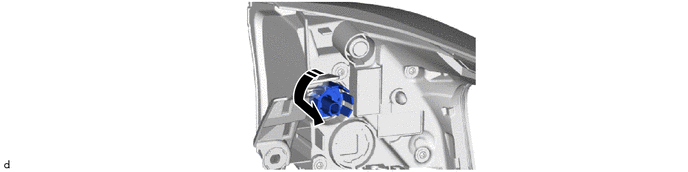

Déposer dans ce sens | - |
- |
2. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE
CONSEIL:

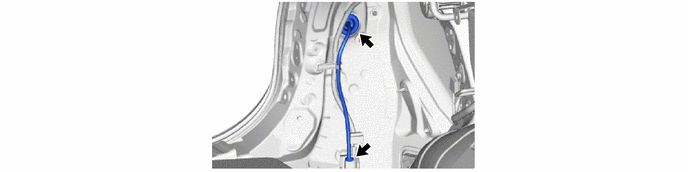

Effectuer cette procédure uniquement lorsque le remplacement du sous-ensemble de douille et de câble de feu combiné arrière est nécessaire.
Cliquer ici .gif)
3. DEPOSER LE SOUS-ENSEMBLE DE DOUILLE ET DE CABLE DE FEU COMBINE ARRIERE
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du sous-ensemble de douille et de câble de feu combiné arrière est nécessaire.
Depose
VerificationCircuit de contacteur des clignotants
DESCRIPTION Le capteur d'angle de braquage reçoit les informations relatives au contacteur des clignotants et commande l'éclairage des clignotants. SCHEMA DE CABLAGE
PROCÉDURE
1.
RELEVER LA VALEUR A L'AIDE DU GTS (a) Relever la Data List en suivant les indications du GTS. Chassis ...
Pose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Veiller à utiliser du produit adhésif pour vitre de pare-brise d'origine Toyota (type module élevé) ou un produit équivalent.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de mécanisme de dire ...
