VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE

(a) Vérifier l'ensemble de feu combiné arrière gauche.

(1) Appliquer la tension de la batterie auxiliaire à l'ensemble de feu combiné arrière gauche et s'assurer que le feu s'allume.

OK.:

Cliquer sur Location & Routing(K39) Cliquer sur Location & Routing(K39) Cliquer sur Connector(K39) Cliquer sur Connector(K39)

Branchement du tester

Condition

Condition spécifiée

K39-4 (B) - K39-1 (E)

K39-4 (B) - Borne positive (+) de la batterie auxiliaire

K39-1 (E) - Borne négative (-) de la batterie auxiliaire

Les feux stop s'allument

K39-3 (B) - K39-1 (E)

K39-3 (B) - Borne positive (+) de la batterie auxiliaire

K39-1 (E) - Borne négative (-) de la batterie auxiliaire

Le feu arrière s'allume

K39-2 (TRN) - K39-1 (E)

K39-2 (TRN) - Borne positive (+) de la batterie auxiliaire

K39-1 (E) - Borne négative (-) de la batterie auxiliaire

Le clignotant s'allume

*a	Pièce constitutive sans faisceau de câbles branché (Ensemble de feu combiné arrière gauche)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de feu combiné arrière gauche.

2. VERIFIER L'ENSEMBLE DE FEU COMBINE ARRIERE DROIT

(a) Vérifier l'ensemble de feu combiné arrière droit.

(1) Appliquer la tension de la batterie auxiliaire à l'ensemble de feu combiné arrière droit et s'assurer que le feu s'allume.

OK.:

Cliquer sur Location & Routing(K40) Cliquer sur Location & Routing(K40) Cliquer sur Connector(K40) Cliquer sur Connector(K40)

Branchement du tester

Condition

Condition spécifiée

K40-4 (B) - K40-1 (E)

K40-4 (B) - Borne positive (+) de la batterie auxiliaire

K40-1 (E) - Borne négative (-) de la batterie auxiliaire

Les feux stop s'allument

K40-3 (B) - K40-1 (E)

K40-3 (B) - Borne positive (+) de la batterie auxiliaire

K40-1 (E) - Borne négative (-) de la batterie auxiliaire

Le feu arrière s'allume

K40-2 (TRN) - K40-1 (E)

K40-2 (TRN) - Borne positive (+) de la batterie auxiliaire

K40-1 (E) - Borne négative (-) de la batterie auxiliaire

Le clignotant s'allume

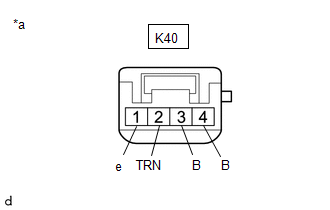

*a	Pièce constitutive sans faisceau de câbles branché (Ensemble de feu combiné arrière droit)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de feu combiné arrière droit.

3. VERIFIER LE CLIGNOTANT ARRIERE GAUCHE A LED

(a) Vérifier si la LED de clignotant arrière gauche.

(1) Appliquer la tension de la batterie auxiliaire à la LED du clignotant arrière gauche et s'assurer que le feu s'allume.

OK.:

Branchement du tester

Condition

Condition spécifiée

2 - 1

Borne positive de la batterie auxiliaire (+) → Borne 2

Borne négative de la batterie auxiliaire (-) → Borne 1

La LED du clignotant arrière gauche s'allume

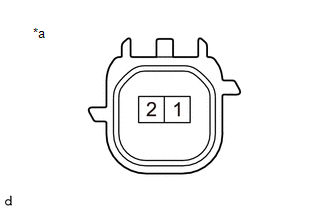

*a	Pièce constitutive sans faisceau de câbles connecté (LED de clignotant arrière gauche)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le clignotant LED arrière gauche.

4. REMPLACER LE CLIGNOTANT ARRIERE DROIT A LED

(a) Vérifier si la LED de clignotant arrière gauche.

(1) Appliquer la tension de la batterie auxiliaire à la LED de clignotant arrière droit et s'assurer que le feu s'allume.

OK.:

Branchement du tester

Condition

Condition spécifiée

2 - 1

Borne positive de la batterie auxiliaire (+) → Borne 2

Borne négative de la batterie auxiliaire (-) → Borne 1

La LED de clignotant arrière droit s'allume

*a	Pièce constitutive sans faisceau de câbles connecté (LED de clignotant arrière droit)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le clignotant LED arrière droit.
