POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

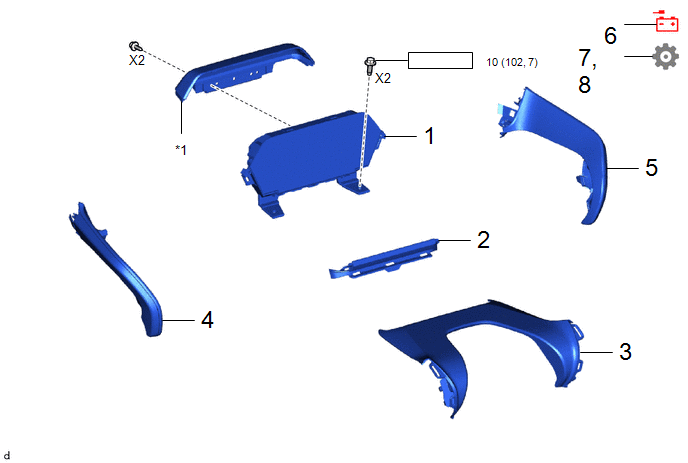

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
83100 | - |
- | - |
|
2 | DISPOSITIF DE RETENUE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS |
55416C | - |
- | - |
|
3 | ENSEMBLE DE PANNEAUDE FINITION DE COMBINE D'INSTRUMENTS |
55410C | - |
- | - |
|
4 | PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
55435B | - |
- | - |
|
5 | PROTECTION DE COMBINE D'INSTRUMENTS N° 2 |
55436B | - |
- | - |
|
6 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
7 | MISE A JOUR DE LA CLE DE SECURITE DE L'ECU |
- | - |
- |
|
|
8 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
|
*1 | PROTECTION DE COMBINE D'INSTRUMENTS |
- | - |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
2. REPOSER LE DISPOSITIF DE RETENUE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
3. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
4. REPOSER LA PROTECTION DE COMBINE D'INSTRUMENTS N° 1
5. REPOSER LA PROTECTION DE COMBINE D'INSTRUMENTS N° 2
6. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
7. MISE A JOUR DE LA CLE DE SECURITE DE L'ECU
Cliquer ici
8. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
