Verification
VERIFICATION
PROCÉDURE
1. VERIFIER LE CONTACTEUR DE COMPTEUR PARTIEL
(a) Vérifier la résistance.

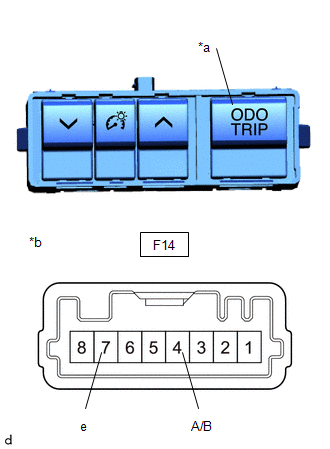

| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(F14) Cliquer sur Location & Routing(F14) Cliquer sur Connector(F14) Cliquer sur Connector(F14)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de compteur partiel.
(b) Vérifier l'éclairage.

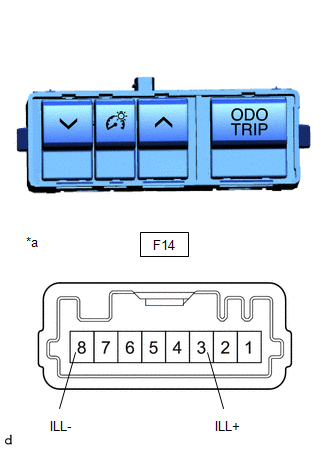

| (1) Appliquer la tension de la batterie auxiliaire au contacteur de compteur partiel et s'assurer que la LED s'allume. OK.: Cliquer sur Location & Routing(F14) Cliquer sur Location & Routing(F14) Cliquer sur Connector(F14) Cliquer sur Connector(F14)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de compteur partiel.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

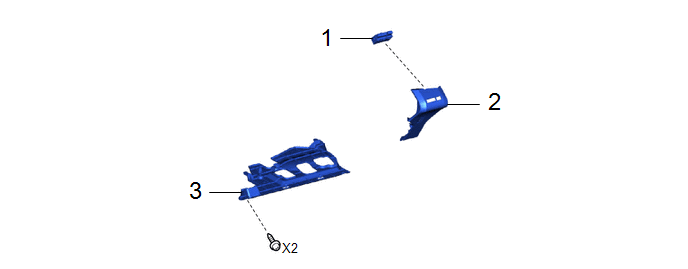

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CONTACTEUR DE COMPTEUR PARTIEL |
84975 | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD |
55045 | - |
- | - |
|
3 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 | - |
- | - |
PROCÉDURE
1. REPOSER LE CONTACTEUR DE COMPTEUR PARTIEL
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD
3. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
PoseCircuit d'éclairage du chargeur sans fil
DESCRIPTION Avec les feux arrière allumés, le circuit envoie un signal d'éclairage à l'ensemble de support de chargeur mobile sans fil. SCHEMA DE CABLAGE
PROCÉDURE
1.
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SIGNAL D'ECLAIRAGE)
(a) Débrancher le connecteur F74 de l'e ...
Tableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES Système de volant chauffé
Symptôme Organe incriminé
Tringlerie.
Le volant ne chauffe pas lorsque le contacteur de volant chauffé est enfoncé
Fusible STRG HTR -
Faisceau de câbles ou connecteur
- Système de comm ...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE DE RETROVISEUR INTERIEUR
*2 ENSEMBLE DE CAMERA DE RETROVISEUR INTERIEUR
*3 ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE
- FUSIBLE ECU-IGR N° 2 - FUSIBLE ECU-B N° 2
- - ...
