Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

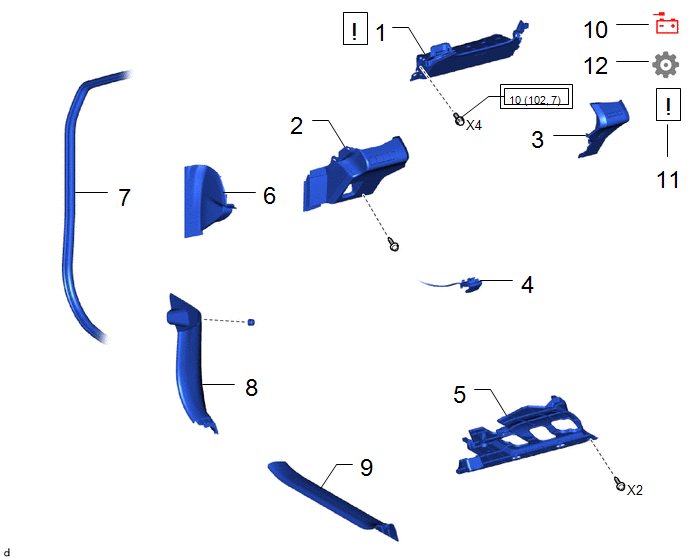

Procédure		N° de référence
1	ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1	73900		-	-
2	SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD	55045	-	-	-
3	SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD	-	-	-	-
4	SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT	53601	-	-	-
5	SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1	55606	-	-	-
6	PANNEAU LATERAL DE TABLEAU DE BORD N° 2	55318F	-	-	-
7	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE	62312B	-	-	-
8	SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE	62112A	-	-	-
9	PLAQUE DE SEUIL DE PORTE AVANT GAUCHE	67914B	-	-	-
10	CABLE VERS LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
11	VERIFIER LE TEMOIN SRS	-		-	-
12	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

PROCÉDURE

1. POSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1

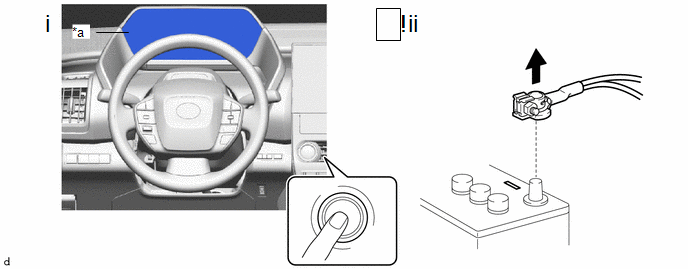

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

• Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
• En cas de déploiement d'un airbag pour une raison quelconque, cela risque de provoquer un accident grave.

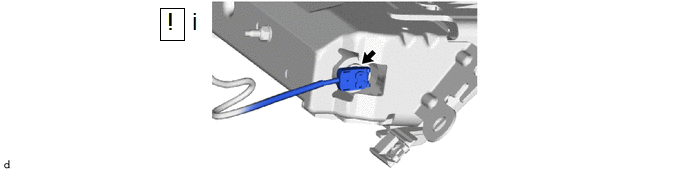

(1) Brancher le connecteur d'airbag.

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

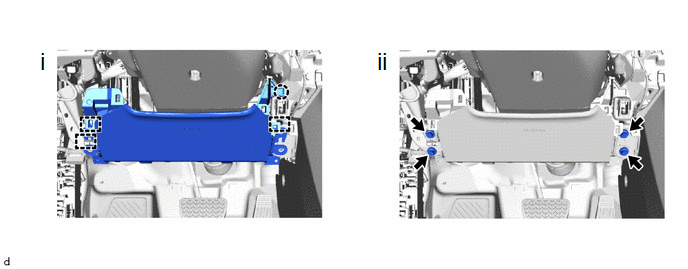

(1) Engager la griffe et les crochets pour reposer l'ensemble d'airbag inférieur de tableau de bord n° 1.

(2) Reposer les 4 boulons.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

REMARQUE:

S'assurer que l'ensemble d'airbag inférieur de tableau de bord n° 1 est reposé correctement sans jeu excessif et qu'il ne dépasse pas vers l'extérieur.

2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD

3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD

4. BRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT

5. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

6. REPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 2

7. BRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE

8. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

9. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

10. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

11. VERIFIER LE TEMOIN SRS

Cliquer ici

12. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
