DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation, ou enregistrement) qui doivent être effectuées après la dépose, la repose, ou le remplacement des pièces durant la dépose/repose de l'ensemble d'airbag de tableau de bord n° 1 inférieur, sont indiquées ci-dessous.

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, l'ensemble d'autoradio et d'affichage enregistre les différents types de mémoire et de réglages. Ainsi, veiller à attendre 120 secondes minimum après la mise en position OFF du contacteur d'allumage avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner.

Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

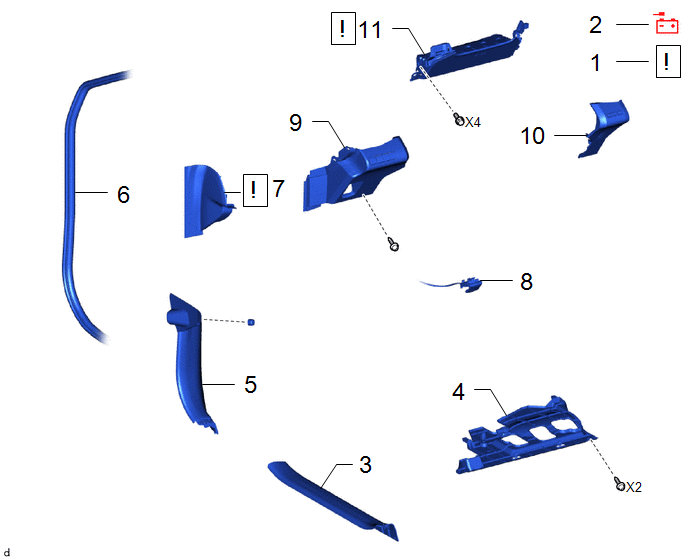

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	CABLE DE LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
3	PLAQUE DE SEUIL DE PORTE AVANT GAUCHE	67914B	-	-	-
4	SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1	55606	-	-	-
5	SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE	62112A	-	-	-
6	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE	62312B	-	-	-
7	PANNEAU LATERAL DE TABLEAU DE BORD N° 2	55318F		-	-
8	SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT	53601	-	-	-
9	SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD	55045	-	-	-
10	SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD	-	-	-	-
11	ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1	73900		-	-

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION: Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien. Cliquer ici REMARQUE: Une fois le contact coupé, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

Cliquer ici

4. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

5. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

Cliquer ici

6. RETIRER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE

Cliquer ici

7. DEPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 2

Cliquer ici

8. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT

Cliquer ici

9. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DU TABLEAU DE BORD

Cliquer ici

10. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD

Cliquer ici

11. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1

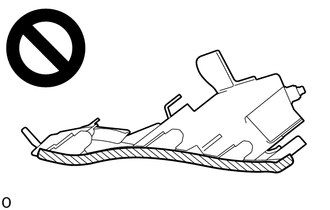

ATTENTION: Lors du stockage de l'ensemble d'airbag inférieur de tableau de bord n° 1, veiller à ce que le côté de déploiement de l'airbag soit orienté vers le haut.

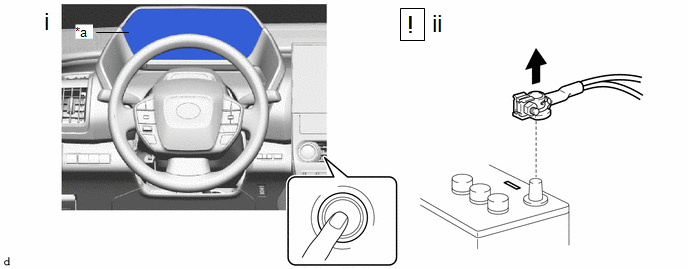

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

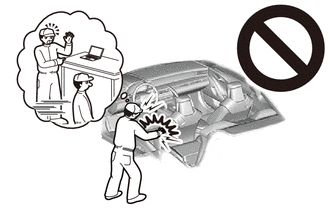

• Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
• Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

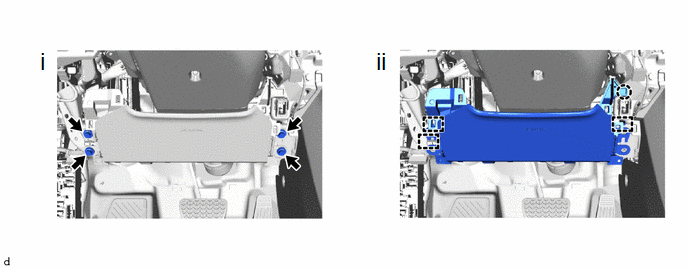

(1) Déposer les 4 boulons.

(2) Libérer la griffe et les crochets pour déposer l'ensemble d'airbag inférieur de tableau de bord n° 1.

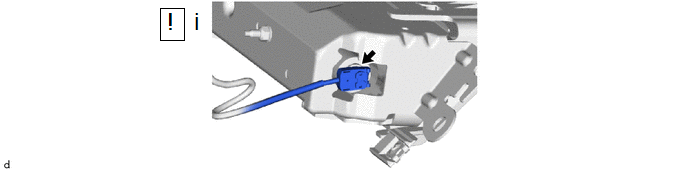

(1) Débrancher le connecteur d'airbag.

REMARQUE:

Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici
