Toyota bZ4X - Manuel de réparation (2021-2024): Mise Au Rebut

MISE AU REBUT

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Avant d'effectuer le déploiement préalable à la mise au rebut de toute pièce SRS, passer en revue et suivre attentivement tous les règlements en vigueur sur l'environnement et les matières dangereuses. Le déploiement précédant la mise au rebut peut être assimilé à la gestion de matières dangereuses.

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION:

• Un airbag ou un prétensionneur peut être activé au moyen de l'éléctricité statique. Pour éviter cela, veiller à toucher une surface métallique à mains nues afin d'en enlever l'électricité statique avant d'effectuer cette opération.

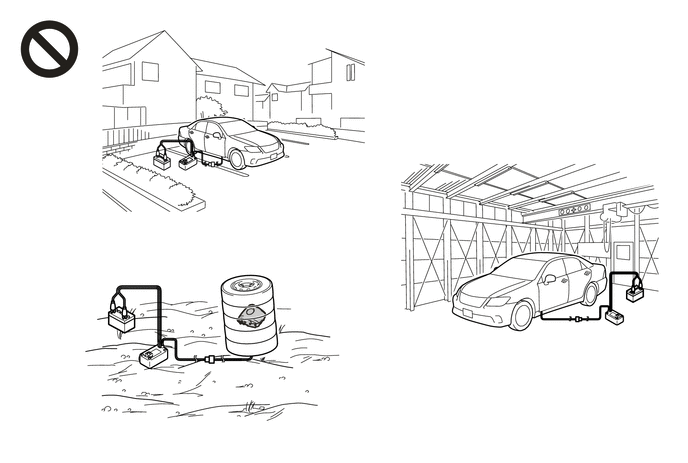

• Ne pas effectuer cette procédure dans un lieu couvert ou sur les routes en mauvais état où la sécurité ne peut pas être assurée. De même, ne pas déployer les pièces du système SRS à proximité de zones résidentielles.
• Si cette procédure est effectuée dans un lieu couvert ou sur des routes en mauvais état où la sécurité ne peut pas être assurée, il y a des risques de blessures. En outre, le bruit du déploiement crée une nuisance sonore pour les riverains.

CONSEIL:

Avant la mise à la casse d'un véhicule équipé d'un système SRS ou la mise au rebut de l'ensemble d'airbag inférieur de tableau de bord n° 1, déployer au préalable l'airbag conformément à la procédure suivante. Si la moindre anomalie survient lors du déploiement de l'airbag, contacter immédiatement le service d'entretien et de réparation du distributeur.

2. METTRE AU REBUT L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1 (lorsqu'il est encore en place dans le véhicule)

REMARQUE:

• Lors de la mise au rebut d'un ensemble d'airbag inférieur de tableau de bord n° 1, ne jamais utiliser le véhicule du client pour déployer l'airbag.
• Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie auxiliaire qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

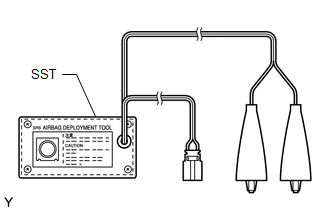

(a) Vérifier le fonctionnement du SST. Cliquer ici SST: 09082-00700

(b) Se reporter aux mesures de précaution.

Cliquer ici

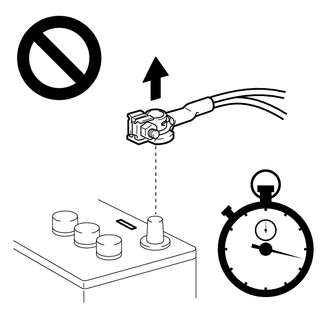

(c) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

Cliquer ici

• Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
• Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

(d) Déposer le sous-ensemble de cache inférieur de tableau de bord n° 1.

Cliquer ici

CONSEIL:

Effectuer les procédures de dépose associées jusqu'à ce que le sous-ensemble de cache inférieur de tableau de bord n° 1 soit à niveau.

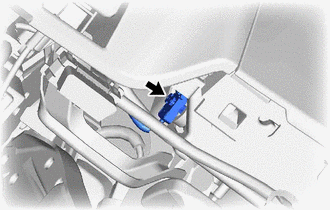

(e) Débrancher le connecteur d'airbag. REMARQUE: Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag. CONSEIL: Consulter la section Comment brancher ou débrancher le connecteur de l'airbag. Cliquer ici

(f) Poser le SST

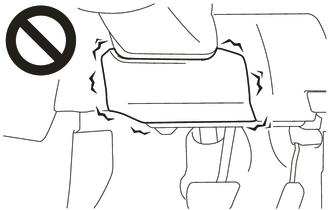

• Veiller à ne pas se déployer si le tableau de bord inférieur n° 1 de l'ensemble d'airbag est desserré.
• En cas de déploiement alors que l'ensemble d'airbag de tableau de bord inférieur n° 1 est desserré, l'ensemble d'airbag de tableau de bord inférieur n° 1 est desserré peut être éparpillé et provoquer de graves blessures.

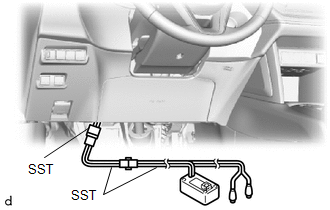

(1) Après avoir branché les SST suivants entre eux, les brancher à l'ensemble d'airbag inférieur de tableau de bord n° 1. SST: 09082-00700 SST: 09082-00802 09082-10801 09082-20801 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage.

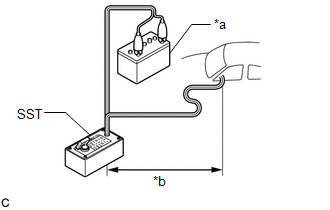

(2) Eloigner le SST à 10 m (32,8 pi) au moins de la vitre latérale avant du véhicule.

*a Batterie auxiliaire *b 10 m (32,8 pi) ou plus

(3) Fermer toutes les portes et fenêtres du véhicule tout en gardant juste assez d'espace pour faire passer le faisceau de câbles du SST par la vitre latérale avant.

ATTENTION:

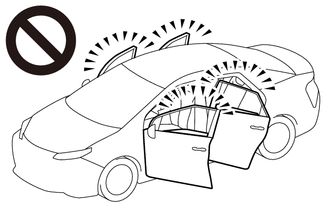

• Ne pas déployer lorsque toutes les portes et les vitres sont ouvertes.
• Si déployé avec toutes les portes et les vitres ouvertes, des gaz et des poussières risquent de pénétrer dans les yeux ou d'être inhalés.

REMARQUE:

Veiller à ne pas endommager le faisceau de câbles du SST.

(4) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie auxiliaire et sa fiche noire sur la borne négative (-) de la batterie auxiliaire.

(g) Déployer l'airbag.

(1) S'assurer qu'il n'y a personne dans le véhicule ni dans un rayon de 10 m (32,8 pi) autour de celui-ci.

(2) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

ATTENTION:

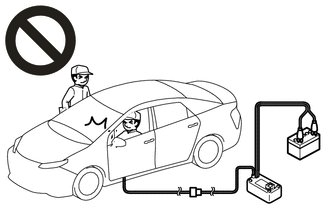

• Ne pas déployer si des personnes se trouvent à l'intérieur ou à proximité du véhicule.
• En cas de déploiement avec des personnes à l'intérieur ou à proximité du véhicule, de graves blessures peuvent survenir.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(h) Déposer l'ensemble d'airbag inférieur de tableau de bord n° 1.

ATTENTION:

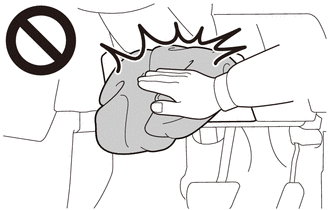

• L'ensemble d'airbag inférieur de tableau de bord n° 1 est brûlant après son déploiement, éviter alors de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.

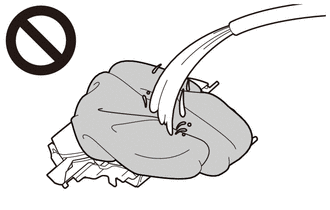

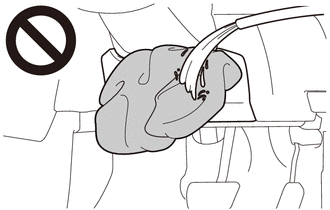

• Ne pas verser d'eau ou d'autre produit sur un ensemble d'airbag inférieur de tableau de bord n° 1 qui s'est déployé.
• Si de l'eau est appliquée sur l'ensemble d'airbag inférieur de tableau de bord n° 1 immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.

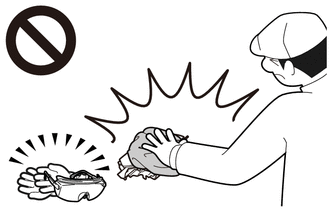

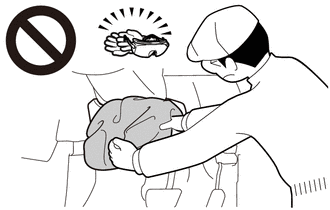

• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag inférieur de tableau de bord n° 1 déployé.

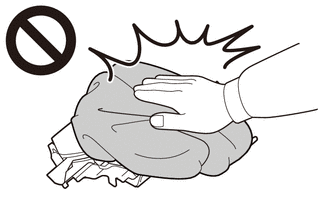

• Si l'ensemble d'airbag inférieur de tableau de bord n° 1 est touché sans porter de gants et de lunettes de protection, les parties chaudes peuvent provoquer des brûlures et de la poussière risque de pénétrer dans les yeux.
• Après la dépose, mettre rapidement l'ensemble d'airbag inférieur de tableau de bord n° 1 dans un sac en plastique hermétique.

Cliquer ici

(i) Mettre au rebut l'ensemble d'airbag inférieur de tableau de bord n° 1.

(1) Placer l'ensemble d'airbag inférieur de tableau de bord n° 1 dans un sac en plastique, refermer soigneusement le sac en le nouant et le mettre au rebut selon les réglementations locales en vigueur.

ATTENTION:

• L' ensemble d'airbag inférieur de tableau de bord n° 1 est brûlant après son déploiement, éviter de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.
• Ne pas verser d'eau ou d'autre produit sur un ensemble d'airbag inférieur de tableau de bord n° 1 qui s'est déployé.
• Si de l'eau est appliquée sur l'ensemble d'airbag inférieur de tableau de bord n° 1 immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag inférieur de tableau de bord n° 1 déployé.
• Si l'ensemble d'airbag inférieur de tableau de bord n° 1 est touché sans porter de gants et de lunettes de protection, les parties chaudes peuvent provoquer des brûlures et de la poussière risque de pénétrer dans les yeux.

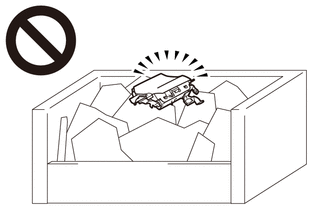

• Ne jamais mettre au rebut un ensemble d'airbag inférieur de tableau de bord n° 1 avec airbag déployé.
• Si un ensemble d'airbag inférieur de tableau de bord n° 1 non déployé est mis au rebut et qu'il se déploie pour une raison quelconque, des blessures peuvent survenir.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

3. METTRE AU REBUT L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1 (lorsqu'il n'est pas en place dans le véhicule)

REMARQUE:

Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie auxiliaire qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

(a) Vérifier le fonctionnement du SST. Cliquer ici SST: 09082-00700

(b) Se reporter aux mesures de précaution.

Cliquer ici

(c) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

Cliquer ici

• Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
• Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

(d) Déposer l'ensemble d'airbag inférieur de tableau de bord n° 1.

Cliquer ici

(e) A l'aide d'un câble torsadé, arrimer l'ensemble d'airbag inférieur de tableau de bord n° 1 à un pneu non utilisé.

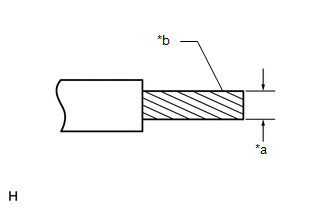

Câble:

Zone de coupe transversale de partie striée du câble

1,25 mm2 (0,0019 po2) ou plus

ATTENTION:

Si le câble est trop fin ou si un autre objet est utilisé pour attacher l'ensemble d'airbag inférieur de tableau de bord n° 1, il peut se casser lors du déploiement de l'airbag. Utiliser toujours un câble pour véhicule d'une section d'au moins 1,25 mm2 (0,0019 po2).

CONSEIL:

Pour calculer la surface de la coupe transversale de la partie striée du câble:

Section transversale = 3,14 x (Diamètre)2/4

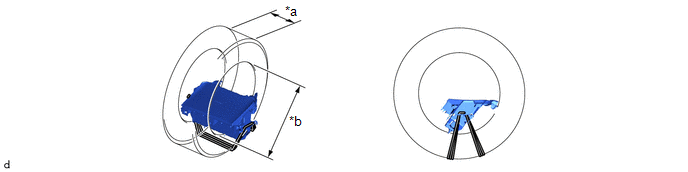

(1) Placer l'ensemble d'airbag inférieur de tableau de bord n° 1 dans un pneu, côté déploiement de l'airbag orienté vers l'intérieur.

Dimension minimum du pneu:

Largeur

185 mm (7,28 po)

Diamètre intérieur

360 mm (1,18 po)

ATTENTION:

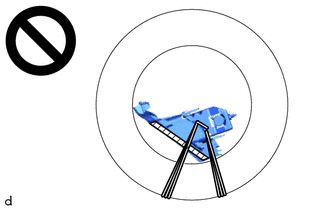

• Veiller à ce que les câbles soient bien serrés. Si les câbles ont du mou, l'ensemble d'airbag inférieur de tableau de bord n° 1 risque de se casser lors du déploiement de l'airbag.
• Toujours attacher l'ensemble d'airbag inférieur de tableau de bord n° 1 avec le côté déploiement de l'airbag orienté vers l'intérieur du pneu.

  Côté déploiement

REMARQUE:

Le déploiement de l'airbag peut endommager le pneu; se servir alors d'un pneu non utilisé.

(f) Poser le SST.

(1) Après avoir branché les SST suivants entre eux, les brancher à l'ensemble d'airbag inférieur de tableau de bord n° 1. SST: 09082-00802 09082-10801 09082-20801

(g) Placer les pneus.

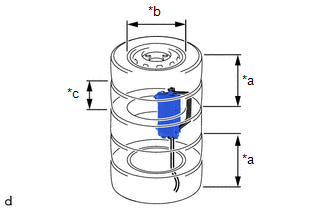

(1) Placer au moins 2 pneus sous celui auquel l'ensemble d'airbag inférieur de tableau de bord n° 1 est attaché. Dimension minimum du pneu: Largeur 185 mm (7,28 po) Diamètre intérieur 360 mm (1,18 po) REMARQUE: Ne pas placer le connecteur du SST sous le pneu car cela pourrait l'endommager.

*a Pneus (2 ou plus) *b Diamètre intérieur *c Largeur

(2) Placer au moins 2 pneus sur celui auquel l'ensemble d'airbag inférieur de tableau de bord n° 1 est attaché. Le pneu supérieur doit être posé sur une roue.

REMARQUE:

La jante et les pneus peuvant être endommagés par le déploiement de l'airbag, veiller à utiliser une roue et des pneus qui n'ont pas été utilisés.

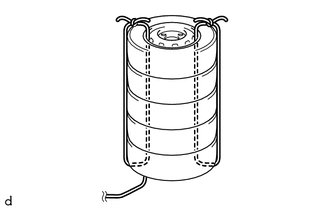

(3) Attacher les pneus l'un à l'autre à l'aide de 2 câbles. ATTENTION: Veiller à ce que les câbles soient bien serrés. Si les câbles ne sont pas bien serrés, les pneus se détacheront suite au déploiement de l'airbag.

(h) Poser le SST.

(1) Brancher le connecteur SST. SST: 09082-00700 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage. De même, laisser du mou au faisceau de câbles du SST à l'intérieur du pneu.

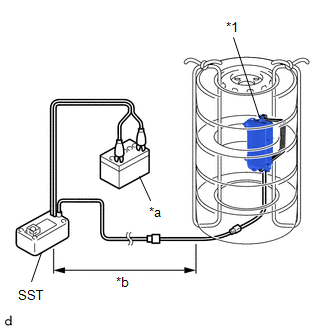

*1 Ensemble d'airbag de tableau de bord inférieur n° 1 *a Batterie auxiliaire *b 10 m (32,8 po) ou plus

(2) Eloigner le SST d'au moins 10 m (32,8 pi) de l'airbag attaché au pneu.

(i) Déployer l'airbag.

(1) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie auxiliaire et sa fiche noire sur la borne négative (-) de la batterie auxiliaire.

(2) S'assurer qu'il n'y a personne dans un rayon de 10 m (32,8 pi) autour du pneu auquel l'ensemble d'airbag inférieur de tableau de bord n° 1 est attaché.

(3) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

ATTENTION:

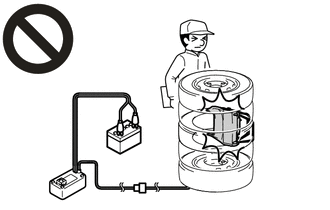

• Ne pas déployér si des personnes sont présentes aux alentours du pneu.
• Un déploiement avec des personnes aux alentours du pneu peut provoquer de graves blessures.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(j) Mettre au rebut l'ensemble d'airbag inférieur de tableau de bord n° 1.

ATTENTION:

• L'ensemble d'airbag inférieur de tableau de bord n° 1 est brûlant après son déploiement, éviter de le toucher dans les 30 minutes minimum qui suivent.
• Attendre au moins 30 minutes pour éviter les brûlures.
• Ne pas verser d'eau ou d'autre produit sur un ensemble d'airbag inférieur de tableau de bord n° 1 qui s'est déployé.
• Si de l'eau est appliquée sur l'ensemble d'airbag inférieur de tableau de bord n° 1 immédiatement après le déploiement, la vapeur risque d'entraîner des brûlures.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble d'airbag inférieur de tableau de bord n° 1 déployé.
• Si l'ensemble d'airbag inférieur de tableau de bord n° 1 est touché sans porter de gants et de lunettes de protection, les parties chaudes peuvent provoquer des brûlures et de la poussière risque de pénétrer dans les yeux.
• Ne jamais mettre au rebut un ensemble d'airbag inférieur de tableau de bord n° 1 avec airbag déployé.
• Si un ensemble d'airbag inférieur de tableau de bord n° 1 non déployé est mis au rebut et qu'il se déploie pour une raison quelconque, des blessures peuvent survenir.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

(1) Déposer l'ensemble d'airbag inférieur de tableau de bord n° 1 du pneu.

(2) Placer l'ensemble d'airbag inférieur de tableau de bord n° 1 dans un sac en plastique, refermer soigneusement le sac en le nouant et le mettre au rebut selon les réglementations locales en vigueur.
