VERIFICATION SUR VEHICULE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PROCÉDURE
1. VERIFIER LE SOUS-ENSEMBLE DE CAPOT

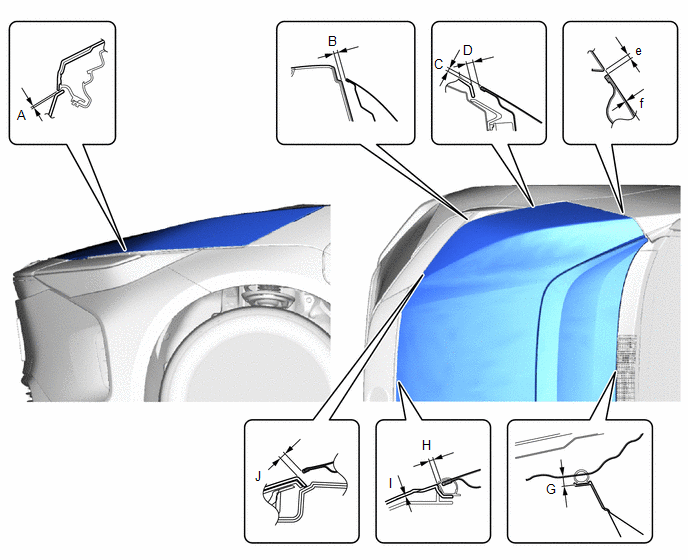

(a) S'assurer que la mesure du jeu pour les zones "A" à "J" est comprise dans les plages standard.
Jeu standard |
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | -0,15 à 2,85 mm (-0,00591 à 0,112 po) |
B | 7,15 mm (0,281 po) |
|
C | 0,85 à 4,85 mm (0,0335 à 0,191 po) |
D | 4,05 à 8,05 mm (0,159 à 0,317 po) |
|
e | 2,8 à 5,8 mm (0,110 à 0,228 po) |
f | -0,25 à 1,75 mm (-0,00984 à 0,0689 po) |
|
G | 8,35 à 12,35 mm (0,329 à 0,486 po) |
H | 1,35 à 6,35 mm (0,0531 à 0,250 po) |
|
I | -2,5 à 2,5 mm (-0,0984 à 0,0984 po) |
J | 4,45 à 8,45 mm (0,175 à 0,333 po) |
CONSEIL:
Si le résultat n'est pas conforme aux spécifications, ajuster le sous-ensemble de capot.
Cliquer ici .gif)
Capot
