EMPLACEMENT DES PIECES

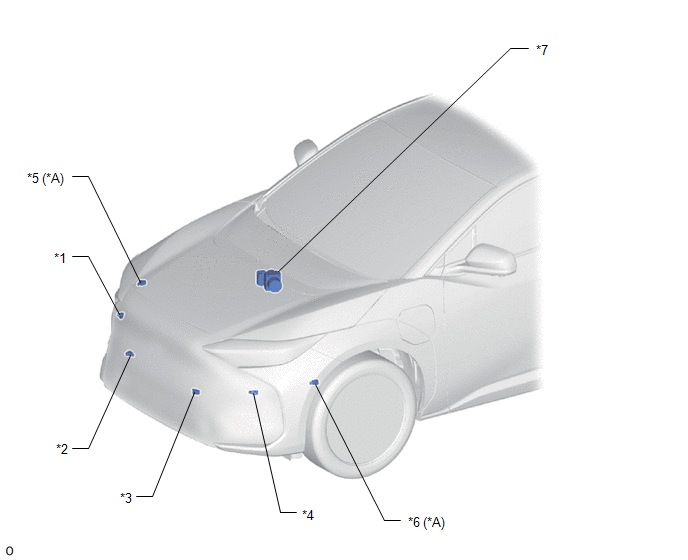

SCHEMA
|
*a | Avec stationnement avancé |
- | - |
|
*1 | CAPTEUR D'ANGLE AVANT A ULTRASONS (FR SENSOR) |
*2 | CAPTEUR CENTRAL AVANT A ULTRASONS (FRC SENSOR) |
|
*3 | CAPTEUR CENTRAL AVANT A ULTRASONS (CAPTEUR FLC) |
*4 | CAPTEUR D'ANGLE AVANT A ULTRASONS (FL SENSOR) |
|
*5 | CAPTEUR A ULTRASONS LATERAL AVANT (CAPTEUR FRS) |
*6 | CAPTEUR A ULTRASONS LATERAL AVANT (CAPTEUR FLS) |
|
*7 | ENSEMBLE D'ACTIONNEUR DE FREINS - ECU DE CONTROLE DE DERAPAGE N°2 |
- | - |

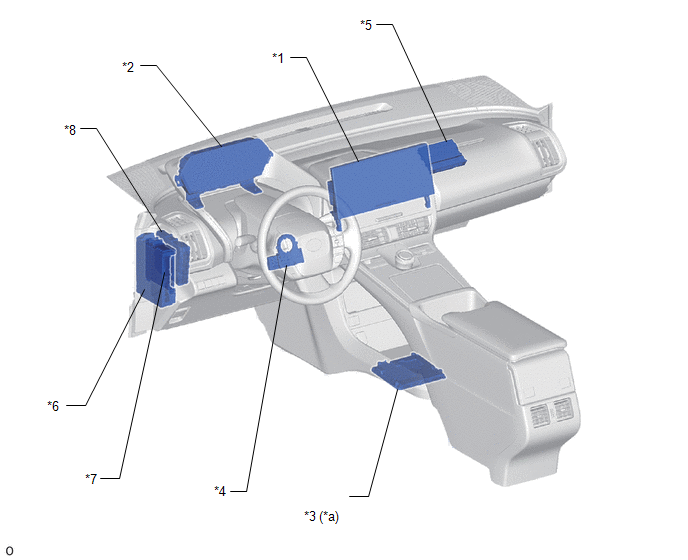

SCHEMA
|
*a | Avec système de moniteur de vision panoramique |
- | - |
|
*1 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS - AFFICHAGE MULTIFONCTION - TEMOIN DE DESACTIVATION DU SONAR DE DETECTION DE DISTANCE |
|
*3 | ECU D'AIDE AU STATIONNEMENT |
*4 | CAPTEUR D'ANGLE DE BRAQUAGE |
|
*5 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*6 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE D'ECU-IGR N° 1 |
|
*7 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*8 | ECU DE COMMANDE EV |

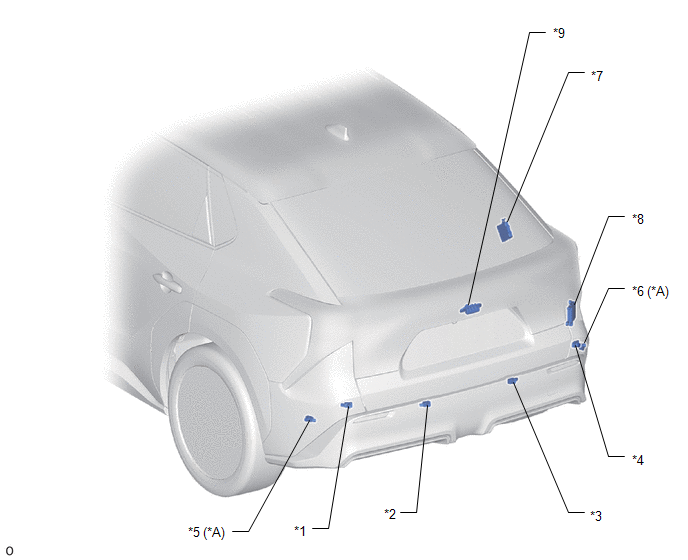

SCHEMA
|
*a | Avec stationnement avancé |
- | - |
|
*1 | CAPTEUR D'ANGLE ARRIERE A ULTRASONS (RL SENSOR) |
*2 | CAPTEUR ARRIERE CENTRAL A ULTRASONS (RLC SENSOR) |
|
*3 | CAPTEUR CENTRAL ARRIERE A ULTRASONS (CAPTEUR RRC) |
*4 | CAPTEUR D'ANGLE ARRIERE A ULTRASONS (RR SENSOR) |
|
*5 | CAPTEUR A ULTRASONS LATERAL ARRIERE (CAPTEUR RLS) |
*6 | CAPTEUR A ULTRASONS LATERAL ARRIERE (CAPTEUR RRS) |
|
*7 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
*8 | CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (B) |
|
*9 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
- | - |
