EMPLACEMENT DES PIECES
SCHEMA
|
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE N° 2 |
*2 | ENSEMBLE D'ECLAIRAGE DE LECTURE - TEMOIN ON/OFF D'AIRBAG DU PASSAGER |

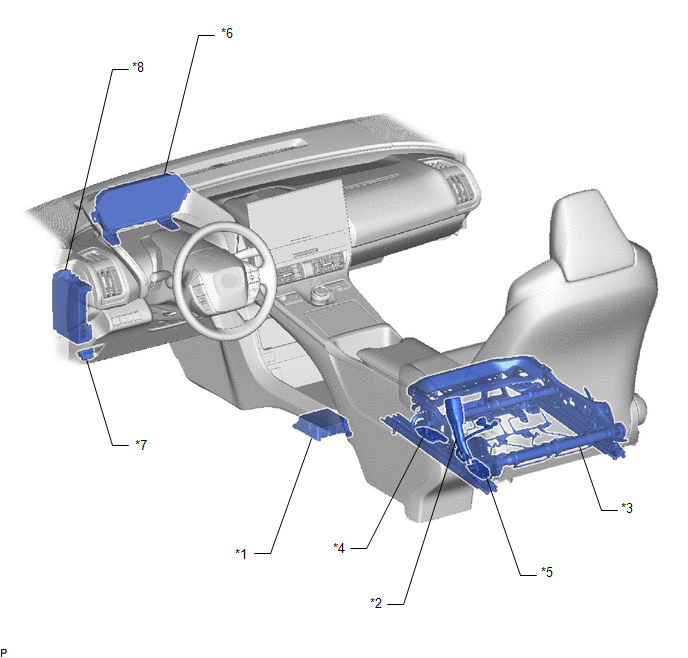

SCHEMA
|
*1 | ENSEMBLE D'ECU D'AIRBAG |
*2 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE - CONTACTEUR DE BOUCLE DE CEINTURE DE SECURITE DE SIEGE DE PASSAGER |
|
*3 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT DROIT |
*4 | CAPTEUR DE CLASSIFICATION D'OCCUPANT AVANT GAUCHE |
|
*5 | CAPTEUR DE CLASSIFICATION D'OCCUPANT ARRIERE GAUCHE |
*6 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN SRS |
|
*7 | DLC3 |
*8 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE A/BAG-IGR |
