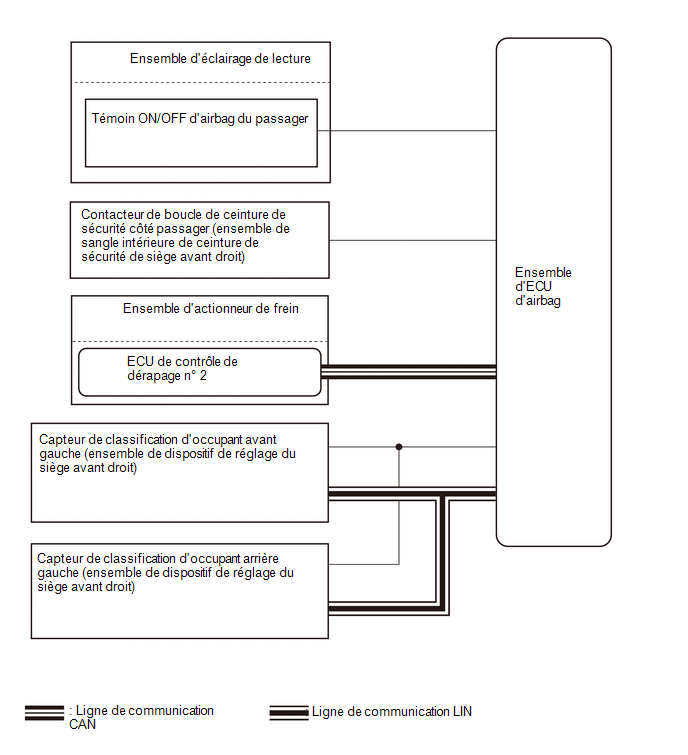

SCHEMA DU SYSTEME
Tableau de communication |
Transmission de l'ECU / Pièces (Emetteur) |
ECU de réception (Récepteur) |
Signal | Méthode de communication |
|---|---|---|---|
|
Contacteur de boucle de ceinture de sécurité côté passager (ensemble de sangle intérieure de ceinture de sécurité de siège avant droit) |
Ensemble d'ECU d'airbag |
Signal du contacteur de boucle côté passager avant |
Ligne directe |
|
Témoins ON/OFF d'airbag du passager (ensemble d'éclairage de lecture) |
Ensemble d'ECU d'airbag |
| |
| Capteur de classification d'occupant avant gauche (ensemble de dispositif de réglage du siège avant droit) |
Ensemble d'ECU d'airbag |
Etat de charge de l'occupant pour le signal du siège passager avant |
LIN |
| Capteur de classification d'occupant arrière gauche (ensemble de dispositif de réglage du siège avant droit) |
Ensemble d'ECU d'airbag | ||
|
ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein) |
Ensemble d'ECU d'airbag |
| PEUT |
Emplacement Des Pieces
Description Du SystemeEmplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE D'ACTIONNEUR DE FREIN
- ECU DE CONTROLE DE DERAPAGE N° 2
*2 ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE ET CREMAILLERE
- ECU DE DIRECTION ASSISTEE
*3 ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR DROIT
- ENROULEUR D ...
Bornes D'ecu
BORNES D'ECU VERIFIER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE
*a ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) avec 3 connecteurs
- -
*1 Ensemble de boîtier de distribution d'énergie
*2 ECU du corps principal (ECU du corps du ...
Arrêt de la charge DC et de l'alimentation électrique (pendant le traitement d'arrêt)
SCHEMA DE CABLAGE
Se reporter au schéma de câblage pour l'arrêt de charge DC et de l'alimentation électrique (avant le début du traitement et après la transition au mode de charge) (X1851).
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
...
