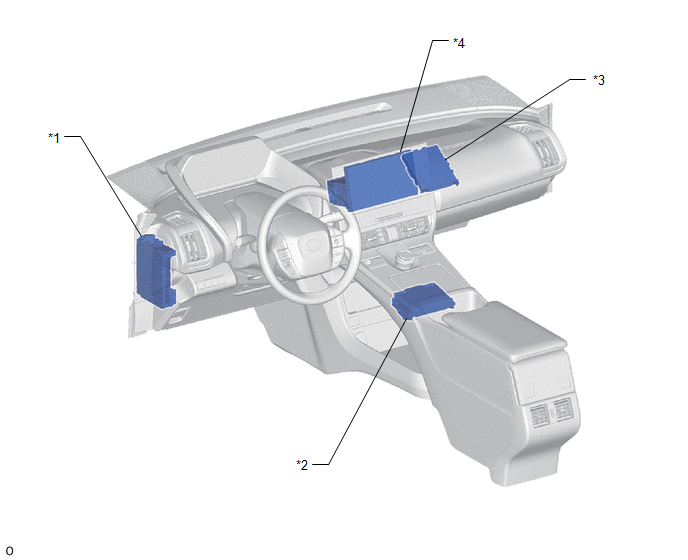

EMPLACEMENT DES PIECES
SCHEMA
|
*1 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE ECU-ACC - FUSIBLE ECU-DCC N° 2 |
*2 | ENSEMBLE DE SOCLE POUR CHARGEUR A DISTANCE MOBILE |
|
*3 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*4 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
Mesures De Precaution
Schema Du SystemeLe Temoin Rouge Reste Allume
DESCRIPTION Cela signifie que le DCM (émetteur-récepteur télématique) a détecté un dysfonctionnement dans le système Safety Connect et enregistré un DTC ou un code d'historique de commande du véhicule spécifique (RoB). MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Selon les pièces ...
Verification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT GAUCHE
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester
Condition Condition spécifiée ...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR
*2 BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1
- FUSIBLE INP STD N° 1 - FUSIBLE INP STD N° 2 - FUSIBLE INP STD N° 3
- FUSIBLE D/C CUT - FUSIBLE STD PI N° 1 - FUSIBLE WAS ...
