DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble d'alimentation électrique de commande de freinage sont indiquées ci-dessous.
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
L'apprentissage se termine lorsque le véhicule roule|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer | Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer | Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
| Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

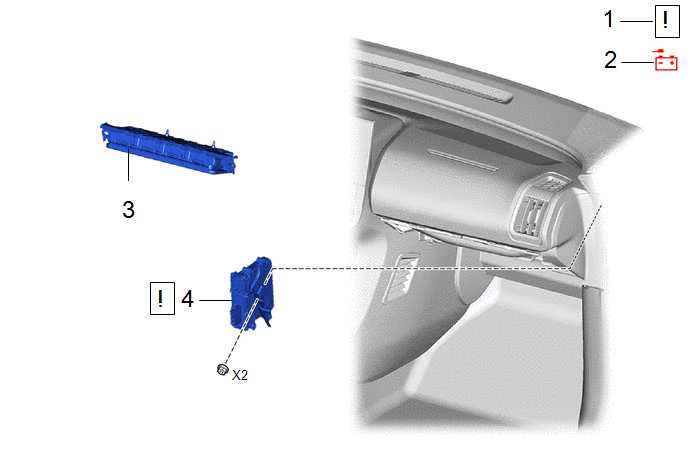

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
3 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 2 |
73990 | - |
- | - |
|
4 | ENSEMBLE D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE |
89680 |
|
- | - |
|

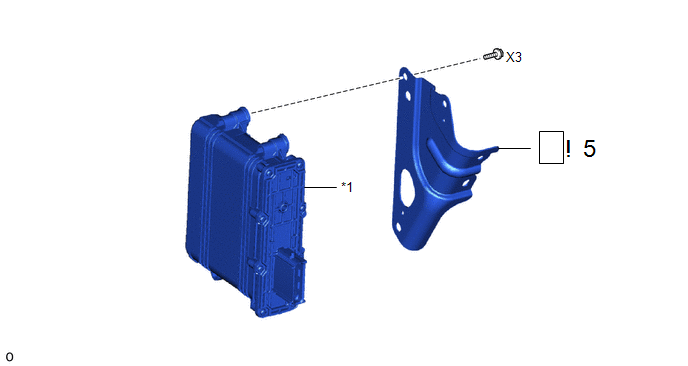

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | SUPPORT D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE N° 1 |
89686A |
|
- | - |
|
*1 | ENSEMBLE D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
|
|
REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant le débranchement du câble de la borne négative (-) de la batterie auxiliaire peut être requis. Cliquer ici |
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
.gif)
3. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
4. DEPOSER L'ENSEMBLE D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE
|
|
REMARQUE:
|
|

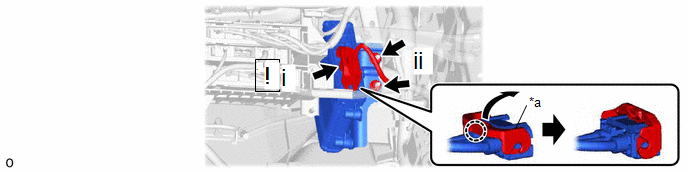

*a | Levier de verrouillage |
- | - |
(1) Libérer la griffe et lever le levier de verrouillage pour débrancher le connecteur de l'ensemble d'alimentation électrique de commande de freinage comme indiqué sur le schéma.
REMARQUE:
Après avoir débranché le connecteur de l'ensemble d'alimentation électrique de commande de freinage, s'assurer qu'il n'y a pas de saleté, d'eau ou tout autre corps étranger en contact avec les pièces de branchement du connecteur de l'ensemble d'alimentation électrique de commande de freinage.
(2) Retirer les 2 écrous pour déposer l'ensemble d'alimentation électrique de commande de freinage.

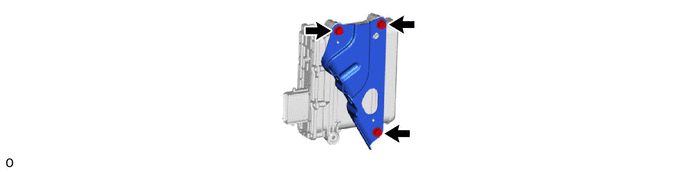

5. DEPOSER LE SUPPORT D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE N° 1
|
|
REMARQUE:
|
