POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

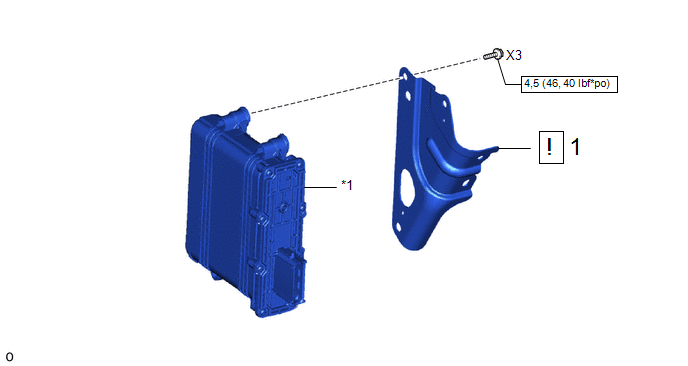

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SUPPORT D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE N° 1 |
89686A |
|
- | - |
|
*1 | ENSEMBLE D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
|

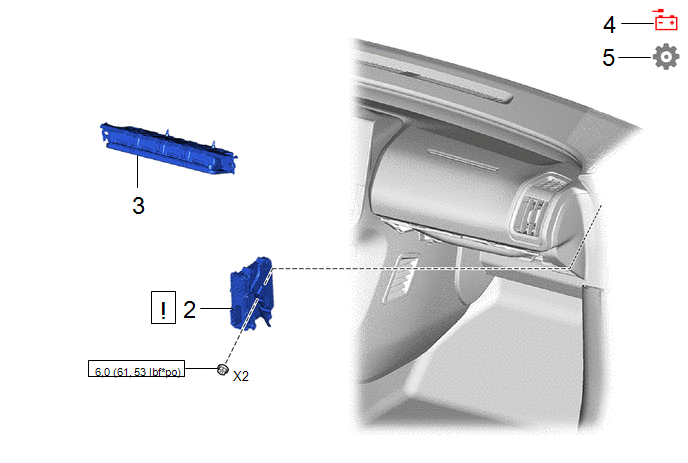

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
2 | ENSEMBLE D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE |
89680 |
|
- | - |
|
3 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 2 |
73990 | - |
- | - |
|
4 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
5 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
|
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE

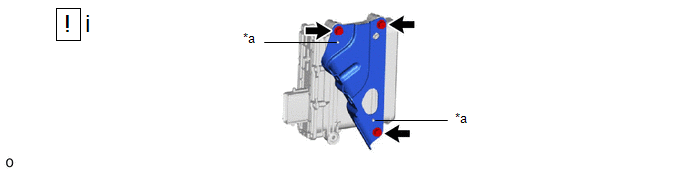

1. REPOSER LE SUPPORT D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE N° 1
|
|
REMARQUE:
|
|
*a | Saillie |
- | - |
(1) Reposer le support d'alimentation électrique de commande de freinage n° 1 à l'aide des 3 boulons.
Torque:
4,5 N·m {46 kgf·cm, 40 in·lbf}
REMARQUE:
Aligner l'orifice situé sur le support d'alimentation électrique de commande de freinage n° 1 sur la saillie de l'ensemble d'alimentation électrique de commande de freinage.

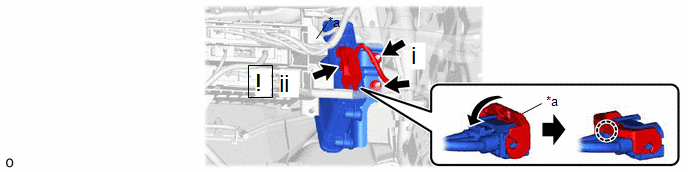

2. REPOSER L'ENSEMBLE D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE
|
|
REMARQUE:
|
|
*a | Levier de verrouillage |
- | - |
(1) Reposer l'ensemble d'alimentation électrique de commande de freinage à l'aide des 2 écrous.
Torque:
6,0 N·m {61 kgf·cm, 53 in·lbf}
(2) Brancher le connecteur de l'ensemble d'alimentation électrique de commande de freinage et pousser le levier de verrouillage vers le bas pour engager la griffe, comme indiqué sur le schéma.
REMARQUE:
3. REPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici .gif)
4. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
5. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
