DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du capteur de moniteur d'angle mort sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure à effectuer | Effet / Fonction inopérante lorsque les procédures nécessaires ne sont pas effectuées |
Tringlerie |
|---|---|---|---|
| Capteur de moniteur d'angle mort |
Réglage de l'axe de faisceau de contrôle d'angle mort |
|
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL

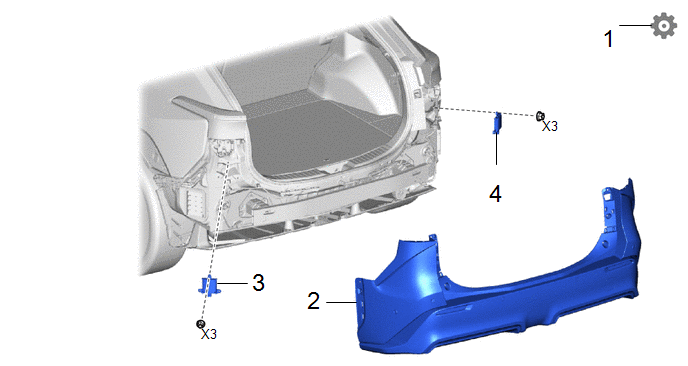

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENREGISTRER LES DONNEEES DE L'ECU BSM |
- | - |
- |
|
|
2 | ENSEMBLE DE PARE-CHOCS ARRIERE |
- | - |
- | - |
|
3 | CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE |
88172 | - |
- | - |
|
4 | CAPTEUR DE MONITEUR D'ANGLE MORT DROIT |
88162 | - |
- | - |
PROCÉDURE
1. ENREGISTRER LES DONNEEES DE L'ECU BSM
Cliquer ici
2. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
Cliquer ici

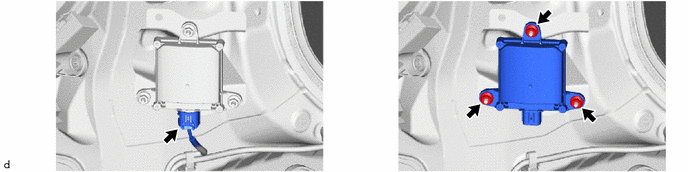

3. DEPOSER LE CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE
4. DEPOSER LE CAPTEUR DE MONITEUR D'ANGLE MORT DROIT
(a) Procéder de la même manière pour le côté gauche.
