POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

CONSEIL:

Le siège à réglage électrique est disponible uniquement du côté conducteur.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

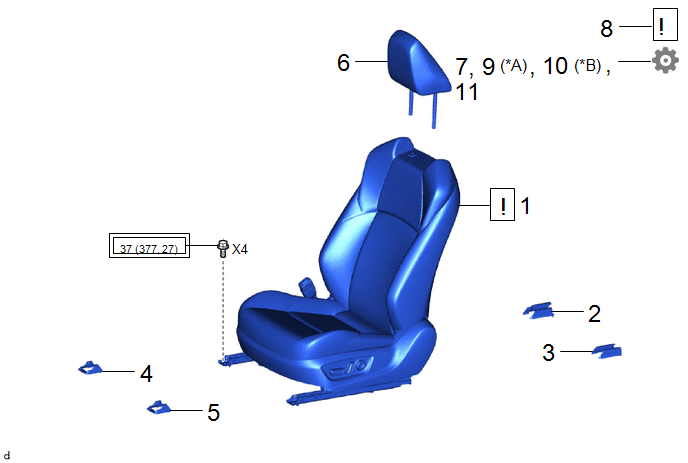

Procédure		N° de référence
1	ENSEMBLE DE SIEGE AVANT	-		-	-
2	CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE ARRIERE	72158E	-	-	-
3	CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE	72138N	-	-
4	CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE AVANT	72128A	-	-	-
5	CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT	72124	-	-	-
6	ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT	71910A	-	-	-
7	VERIFIER L'ENSEMBLE DE SIEGE AVANT	-	-	-
8	VERIFIER LE TEMOIN SRS	-		-	-
9	VERIFIER LE CHAUFFAGE DE SIEGE	-	-	-
10	VERIFIER L'ENSEMBLE DE SIEGE CLIMATISE	-	-	-
11	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-

*a	Avec système de chauffage de siège	*b	Avec système de siège climatisé
	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)	-	-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE SIEGE AVANT

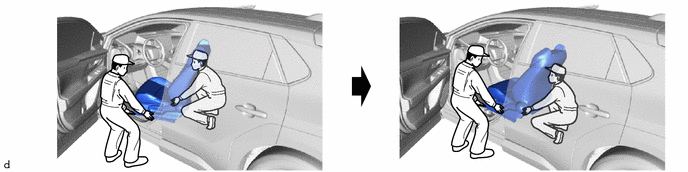

(1) Placer l'ensemble de siège avant dans l'habitacle.

REMARQUE:

• Au moins 2 personnes sont nécessaires lors de la repose de l'ensemble de siège avant sur le véhicule.
• Protéger le pied de siège avant.
• Veiller à ne pas endommager l'ensemble de siège avant, l'extérieur de la carrosserie ou l'intérieur de la carrosserie.

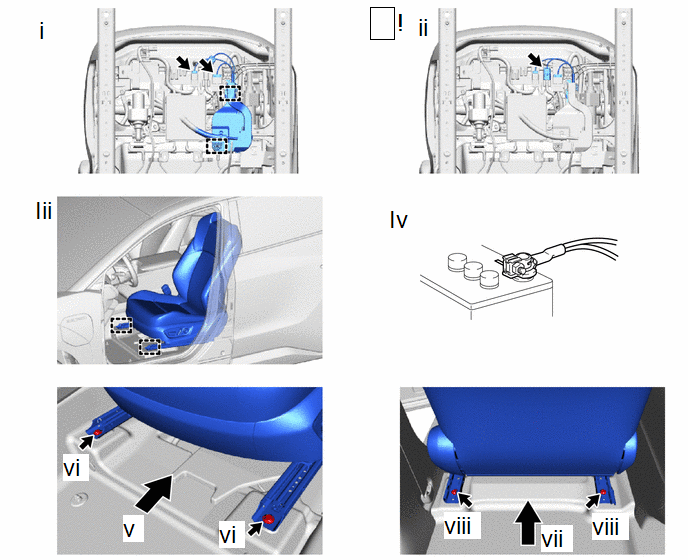

(1) Engager les attaches et brancher les 2 connecteurs sous l'ensemble de siège avant.

(2) Brancher le connecteur de l'ensemble d'airbag de siège avant sous l'ensemble de siège avant.

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

(3) Introduire les 2 goupilles de position de l'ensemble de siège avant dans les 2 orifices de carrosserie, placer l'ensemble de siège avant et s'assurer que les glissières intérieure et extérieure de siège sont bien verrouillées.

(4) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

Cliquer ici

(5) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant à la position la plus reculée.

(6) Poser provisoirement les 2 boulons sur le côté avant de l'ensemble de siège avant.

(7) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant à la position la plus avancée.

(8) Poser provisoirement les 2 boulons sur le côté arrière de l'ensemble de siège avant.

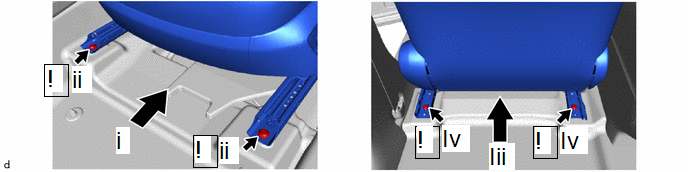

(1) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant à la position la plus reculée.

(2) A l'aide d'une clé à douille "TORX" T50, serrer les 2 boulons situés sur la partie avant de l'ensemble de siège avant dans l'ordre indiqué sur le schéma.

Torque:

37 N·m {377 kgf·cm, 27 ft·lbf}

(3) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant à la position la plus avancée.

(4) A l'aide d'une clé à douille "TORX" T50, serrer les 2 boulons situés sur la partie arrière de l'ensemble de siège avant dans l'ordre indiqué sur le schéma.

Torque:

37 N·m {377 kgf·cm, 27 ft·lbf}

2. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE

3. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE

4. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT

5. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT

6. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT

7. VERIFIER L'ENSEMBLE DE SIEGE AVANT

Cliquer ici

8. VERIFIER LE TEMOIN SRS

Cliquer ici

9. VERIFIER LE CHAUFFAGE DES SIEGES (avec système de chauffage de siège)

Cliquer ici

10. VERIFIER L'ENSEMBLE DE SIEGE CLIMATISE (avec système de siège climatisé)

Cliquer ici

11. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
