Toyota bZ4X - Manuel de réparation (2021-2024): Remontage

Toyota bZ4X - Manuel de réparation (2021-2024) / Habitacle du véhicule / Siege / Ensemble De Siege Avant (pour Siège à Réglage électrique) / Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

CONSEIL:

Le siège à réglage électrique est disponible uniquement du côté conducteur.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (REMONTAGE)

Procédure

N° de référence

1

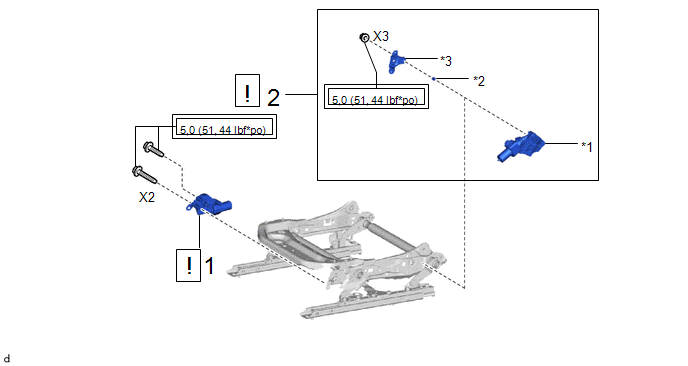

ENSEMBLE DE MOTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

85822B

-

-

2

ENSEMBLE DE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

85822C

-

-

*1

SOUS-ENSEMBLE DE BOITIER DE REGLAGE VERTICAL DE SIEGE AVANT

*2

ENTRETOISE DE REGLAGE EN HAUTEUR

*3

PLAQUE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT

-

-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

-

-

Procédure

N° de référence

3

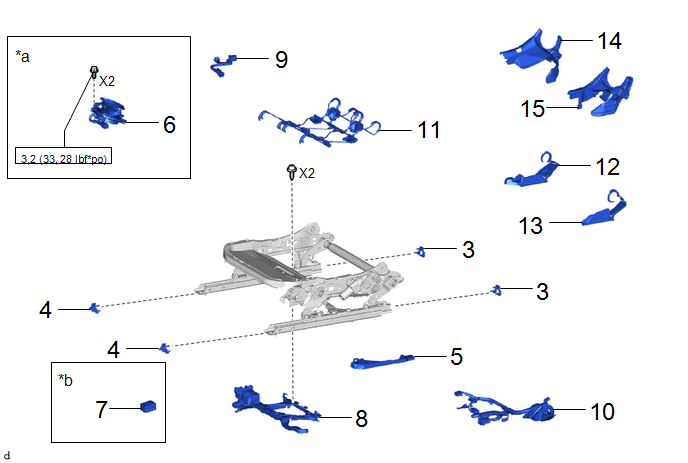

CACHE DE GLISSIERE SUPERIEURE DE SIEGE ARRIERE

72125R

-

-

-

4

CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE

72265C

-

-

-

5

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT

71874U

-

-

-

6

ENSEMBLE DE SOUFFLANTE DE CLIMATISATION D'ASSISE DE SIEGE

85860B

-

-

-

7

SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE

87501B

-

-

-

8

SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT

7181B

-

-

-

9

CABLE DE SIEGE AVANT GAUCHE

82912

-

-

-

10

CABLE DE SIEGE AVANT

82192

-

-

-

11

SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT

71052A

-

-

-

12

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

71874A

-

-

-

13

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

71874U

-

-

-

14

CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT

71875G

-

-

-

1,5

CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE

71876G

-

-

-

*a

Avec système de siège climatisé

*b

Avec système de chauffage de siège

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

Procédure

N° de référence

16

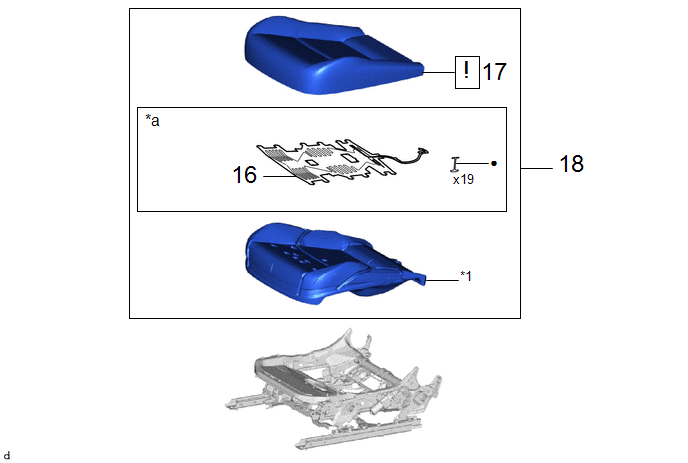

DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT

87510L

-

-

-

17

HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

71072S

-

-

18

HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

-

-

-

-

*a

Avec système de chauffage de siège

-

-

*1

REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

-

-

●

Pièce non réutilisable

-

-

Procédure

N° de référence

19

CABLE DE SIEGE AVANT N° 2

8219B

-

-

-

20

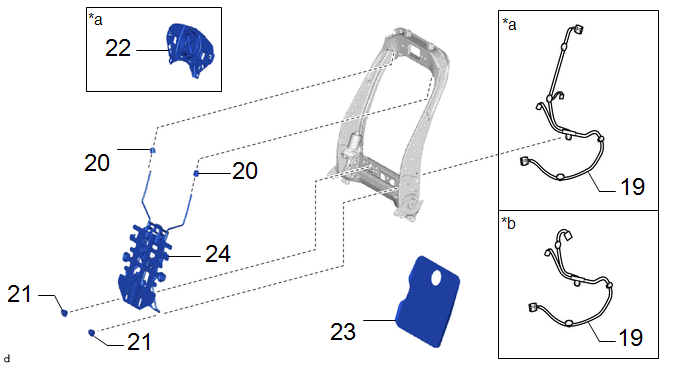

CROCHET DE DOSSIER DE SIEGE AVANT

71759C

-

-

-

21

PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

71587

-

-

-

22

SOUFFLANTE DE CLIMATISATION DE DOSSIER DE SIEGE

85867A

-

-

-

23

FEUTRE DE DOSSIER DE SIEGE AVANT

79977H

-

-

-

24

SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

71054S

-

-

-

*a

Avec système de siège climatisé

*b

Sans système de siège climatisé

Procédure

N° de référence

25

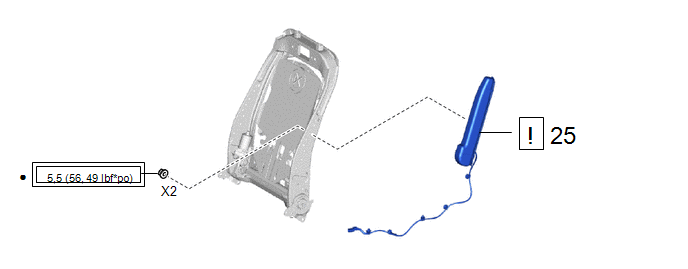

ENSEMBLE D'AIRBAG DE SIEGE AVANT

73920A

-

-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

-

-

●

Pièce non réutilisable

-

-

Procédure

N° de référence

26

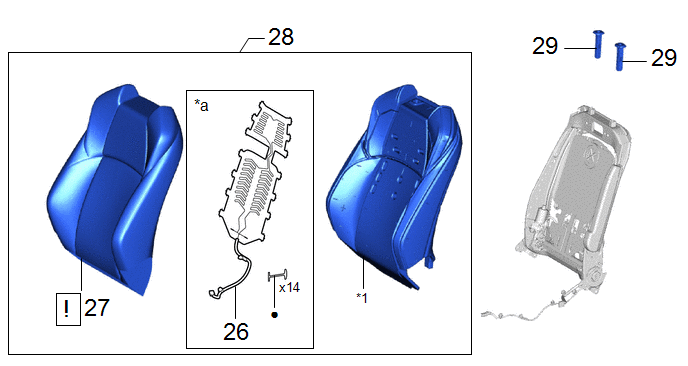

ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT

87510N

-

-

-

27

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

71074S

-

-

28

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

-

-

-

-

29

SUPPORT D'APPUIE-TETE DE SIEGE AVANT

71931

-

-

-

*a

Avec système de chauffage de siège

-

-

*1

REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

-

-

●

Pièce non réutilisable

-

-

Procédure

N° de référence

30

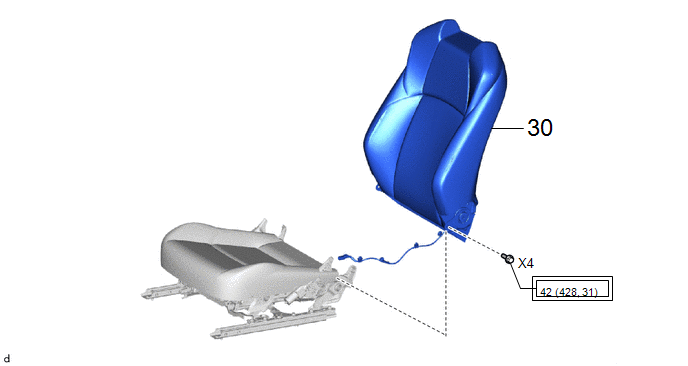

ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

-

-

-

-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

-

-

Procédure

N° de référence

31

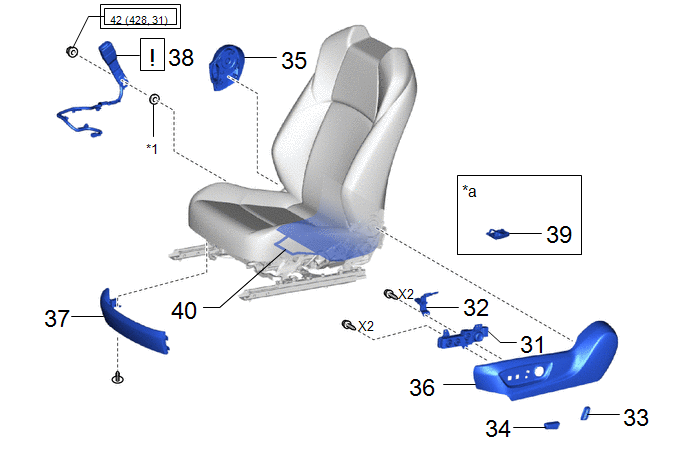

CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE

84922C

-

-

-

32

SUPPORT D'ATTACHE DE PROTECTION DE DISPOSITIF DE REGLAGE DE SIEGE

72714

-

-

-

33

BOUTON DE CONTACTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

84921N

-

-

-

34

BOUTON DE CONTACTEUR DE COULISSEMENT ET REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

84921P

-

-

-

35

PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

71862

-

-

-

36

PROTECTION D'ASSISE DE SIEGE AVANT

71812D

-

-

-

37

PROTECTION D'ASSISE DE SIEGE AVANT

71868N

-

-

-

38

ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT

73240

-

-

39

SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR

81081

-

-

-

40

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

71074S

-

-

-

*a

Avec éclairage de plancher

-

-

*1

PLAQUE D'ANCRAGE DE CEINTURE DE SECURITE AVANT

-

-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE MOTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

Cliquer ici

2. REPOSER L'ENSEMBLE DE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

Cliquer ici

3. REPOSER LE CACHE DE GLISSIERE DE SIEGE SUPERIEUR ARRIERE

4. REPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE

5. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT

6. REPOSER L'ENSEMBLE DE SOUFFLANTE DE CLIMATISATION D'ASSISE DE SIEGE (avec système de siège climatisé)

Torque:

3,2 N·m {33 kgf·cm, 28 in·lbf}

7. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE (avec système de chauffage de siège)

8. REPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT

9. REPOSER LE CABLE DE SIEGE AVANT GAUCHE

10. REPOSER LE CABLE DE SIEGE AVANT

11. REPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT

12. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

13. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

14. REPOSER LE CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE DROIT

15. REPOSER LE CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

16. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (avec système de chauffage de siège)

17. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

REMARQUE:

  • Veiller à ne pas endommager la housse d'assise de siège avant de type séparé.
  • Lors de la pose d'une housse d'assise de siège avant de type séparé, se reporter aux mesures de précaution afin d'éviter la formation de plis.

    Cliquer ici

18. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

19. REPOSER LE CABLE DE SIEGE AVANT N° 2

20. REPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT

21. REPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

22. REPOSER LA SOUFFLANTE DE COMMANDE DE CLIMATISATION DE DOSSIER DE SIEGE (avec système de siège climatisé)

23. REPOSER LE FEUTRE DE DOSSIER DE SIEGE AVANT

24. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE

25. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

Cliquer ici

26. REPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)

27. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

REMARQUE:

  • Veiller à ne pas endommager la housse d'assise de siège avant de type séparé.
  • Lors de la pose d'une housse d'assise de siège avant de type séparé, se reporter aux mesures de précaution afin d'éviter la formation de plis.

    Cliquer ici

28. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

29. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

30. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

31. REPOSER LE CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE

32. REPOSER LE SUPPORT D'ATTACHE DE PROTECTION DE DISPOSITIF DE REGLAGE DE SIEGE

33. REPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

34. REPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE REGLAGE DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

35. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

36. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

37. REPOSER LA PROTECTION D'ASSISE AVANT DE SIEGE AVANT

38. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT

Cliquer ici

39. REPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)

Cliquer ici

40. CONNECTER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Verification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT GAUCHE (a) Vérifier le fonctionnement du moteur de coulissement. (1) Vérifier si l'assise de siège se ...

Pose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains. CONSEIL: Le siège à réglage électrique est ...
