Toyota bZ4X - Manuel de réparation (2021-2024): Verification

Toyota bZ4X - Manuel de réparation (2021-2024) / Habitacle du véhicule / Siege / Ensemble De Siege Avant (pour Siège à Réglage électrique) / Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT GAUCHE

(a) Vérifier le fonctionnement du moteur de coulissement.

(1) Vérifier si l'assise de siège se déplace librement vers l'avant et l'arrière lorsque la batterie auxiliaire est branchée sur les bornes du connecteur de moteur de coulissement.

OK.:

Branchement de la batterie auxiliaire

Sens de fonctionnement

Borne positive (+) de la batterie auxiliaire → S4-2

Borne négative (-) de la batterie auxiliaire → S4-1

L'assise de siège se déplace vers l'avant

Borne positive (+) de la batterie auxiliaire → S4-1

Borne négative (-) de la batterie auxiliaire → S4-2

L'assise de siège se déplace vers l'arrière

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de dispositif de réglage de siège avant gauche.

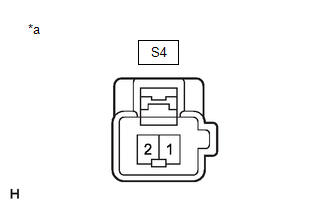

*a	Pièce constitutive sans faisceau de câbles branché (Moteur de coulissement (ensemble de dispositif de réglage du siège avant gauche))

2. VERIFIER LE SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT GAUCHE

(a) Vérifier le fonctionnement du moteur de réglage d'inclinaison.

(1) Vérifier si le dossier de siège se déplace librement vers l'avant et l'arrière lorsque la batterie auxiliaire est branchée sur les bornes du connecteur de moteur de réglage d'inclinaison.

OK.:

Branchement de la batterie auxiliaire

Sens de fonctionnement

Borne positive (+) de la batterie auxiliaire → p3-2

Borne négative (-) de la batterie auxiliaire → p3-1

Le dossier de siège se déplace vers l'avant

Borne positive (+) de la batterie auxiliaire → p3-1

Borne négative (-) de la batterie auxiliaire → p3-2

Le dossier de siège se déplace vers l'arrière

Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble d'armature de dossier de siège avant gauche.

*a	Pièce constitutive sans faisceau de câbles branché (Moteur de réglage d'inclinaison (sous-ensemble d'armature de dossier de siège avant gauche))
