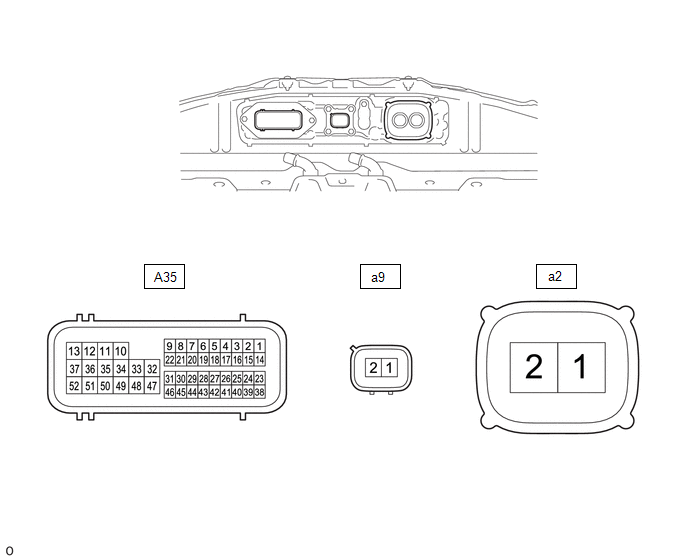

BORNES D'ECU
|
Code de connecteur | N° de borne |
Symboles | Nom du signal (destination de la connexion) |
|---|---|---|---|
|
A35 | 1 |
IGC2 | Source d'alimentation électrique |
|
2 | IGCT |
Source d'alimentation électrique | |
|
3 | AM |
Source d'alimentation électrique constante | |
|
4 | -SMRB |
Signal de fonctionnement du relais principal du système | |
|
5 | TW0 |
Capteur de température du liquide de refroidissement de la batterie | |
|
6 | - |
- | |
| 7 |
- | - | |
|
8 | - |
- | |
| 9 |
CA2H | Ligne de communication CAN | |
|
10 | - |
- | |
| 11 |
- | - | |
|
12 | - |
- | |
| 13 |
- | - | |
|
14 | WCEN |
Chargement du signal de fonctionnement du relais | |
|
1,5 | TBH0 |
Capteur de température de chauffage de batterie EV | |
|
16 | BHRB |
Relais de réchauffeur de liquide de refroidissement de la batterie | |
|
17 | SMRP |
Signal de fonctionnement du relais principal du système | |
|
18 | - |
- | |
| 19 |
- | - | |
|
20 | SMRG) |
Signal de fonctionnement du relais principal du système | |
|
21 | CA2L |
Ligne de communication CAN | |
|
22 | - |
- | |
| 23 |
CA1H | Ligne de communication CAN | |
|
24 | GBH0 |
Capteur de température de chauffage de batterie EV | |
|
25 | BHRG |
Relais de réchauffeur de liquide de refroidissement de la batterie | |
|
26 | - |
- | |
| 27 |
GTW0 | Capteur de température du liquide de refroidissement de la batterie | |
|
28 | - |
- | |
| 29 |
GND | Masse | |
|
30 | - |
- | |
| 31 |
GND2 | Masse | |
|
32 | ETRC |
Masse | |
| 33 |
ETRC | Masse | |
|
34 | - |
- | |
| 35 |
- | - | |
|
36 | - |
- | |
| 37 |
- | - | |
|
38 | - |
- | |
| 39 |
CA1L | Ligne de communication CAN | |
|
40 | GND1 |
Masse | |
| 41 |
GND2 | Masse | |
|
42 | - |
- | |
| 43 |
GND | Masse | |
|
44 | - |
- | |
| 45 |
GND | Masse | |
|
46 | GND1 |
Masse | |
| 47 |
ETRC | Masse | |
|
48 | ETRC |
Masse | |
| 49 |
- | - | |
|
50 | - |
- | |
| 51 |
- | - | |
|
52 | - |
- | |
|
a9 | 1 |
DCHB | Boîtier de dispositif de batterie de traction |
|
2 | DCHG |
Boîtier de dispositif de batterie de traction | |
|
a2 | 1 |
CBI | Boîtier de dispositif de batterie de traction |
|
2 | CEI |
Boîtier de dispositif de batterie de traction |
