DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

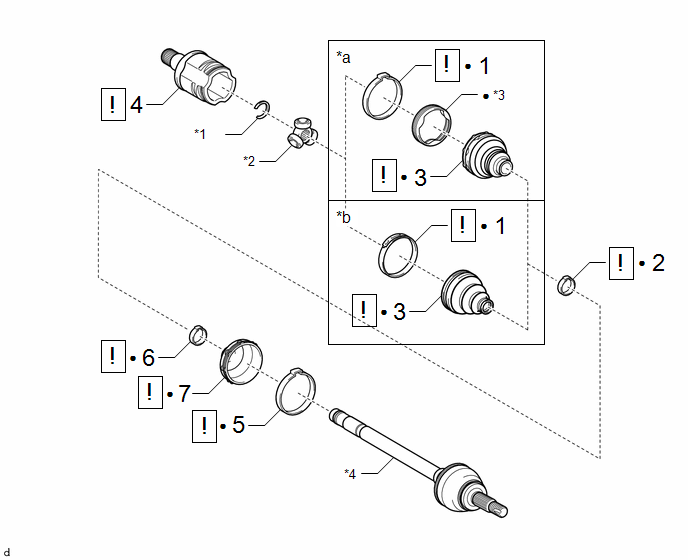

PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ARBRE DE ROUE ARRIERE |
42347D |
|
- | - |
|
2 | ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ARBRE DE ROUE ARRIERE N° 2 |
42347F |
|
- | - |
|
3 | SOUFFLET DE JOINT INTERIEUR D'ARBRE DE ROUE ARRIERE |
- | - |
- | - |
|
4 | ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE ARRIERE |
42360D |
|
- | - |
|
5 | ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ARBRE DE ROUE ARRIERE |
42346D |
|
- | - |
|
6 | ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ARBRE DE ROUE ARRIERE N° 2 |
42346F |
|
- | - |
|
7 | SOUFFLET DE JOINT EXTERIEUR D'ARBRE DE ROUE ARRIERE |
- |
|
- | - |
|
*a | avec oeillet de joint intérieur d'essieu arrière |
*b | sans oeillet de joint intérieur d'essieu arrière |
|
*1 | ANNEAU ELASTIQUE D'ARBRE |
*2 | JOINT TRIPODE |
|
*3 | OEILLET DE JOINT INTERIEUR D'ESSIEU ARRIERE |
*4 | ENSEMBLE DE JOINT EXTERIEUR D'ARBRE DE ROUE ARRIERE |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DETACHER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ARBRE DE ROUE ARRIERE
(a) avec oeillet de joint intérieur d'essieu arrière:

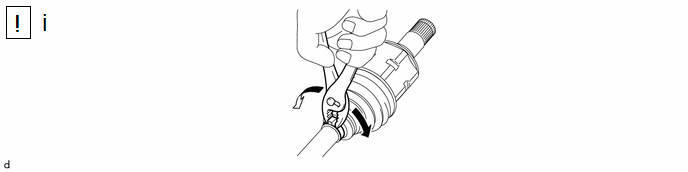

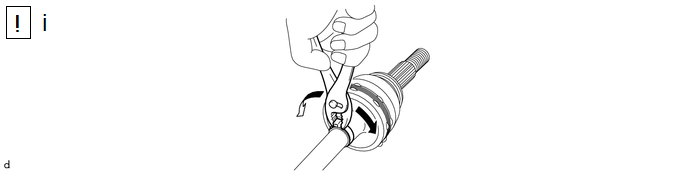

(1) A l'aide de pinces, détacher l'attache de soufflet de joint intérieur d'arbre de roue arrière, comme indiqué sur le schéma.
(b) sans oeillet de joint intérieur d'essieu arrière:
(1) A l'aide d'une pince à bec fin, détacher l'attache de soufflet de joint intérieur d'arbre de roue arrière, comme indiqué sur le schéma.
2. DETACHER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ARBRE DE ROUE ARRIERE N° 2

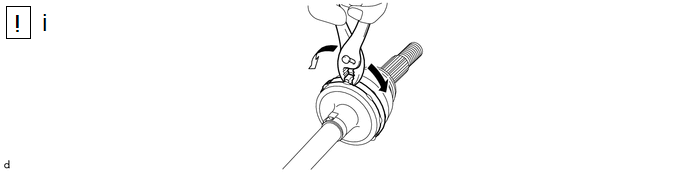

(1) A l'aide de pinces, détacher l'attache de soufflet de joint intérieur d'arbre de roue arrière n° 2, comme indiqué sur le schéma.

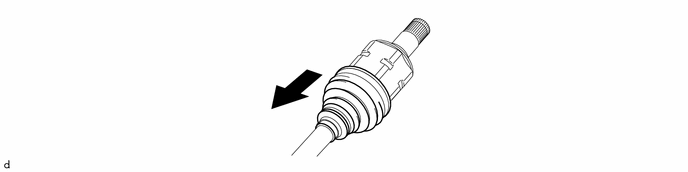

3. DETACHER LE SOUFFLET DE JOINT INTERIEUR D'ARBRE DE ROUE ARRIERE
4. DEPOSER L'ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE ARRIERE

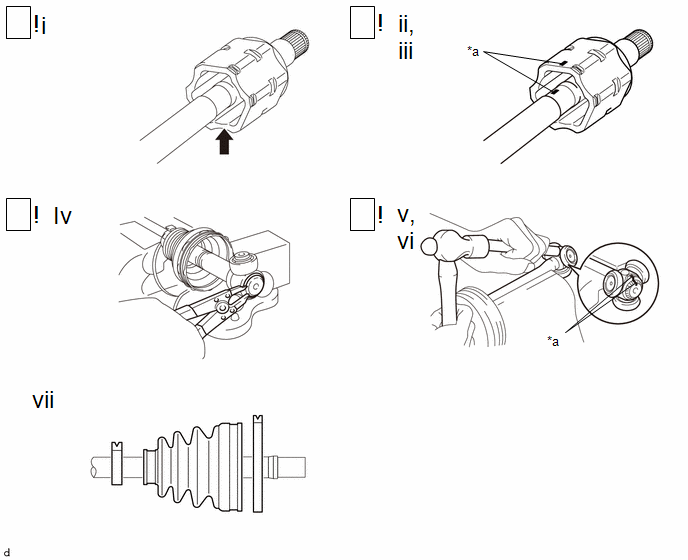

(a) avec oeillet de joint intérieur d'essieu arrière:
|
*a | Repère d'alignement |
- | - |
(1) Déposer l'ancienne graisse de l'ensemble de joint intérieur d'arbre de roue arrière.
(2) Tracer des repères d'alignement sur l'ensemble de joint intérieur d'arbre de roue avant et l'ensemble de joint extérieur d'arbre de roue arrière.
REMARQUE:
Ne pas tracer les repères au poinçon.
(3) Déposer l'ensemble de joint intérieur d'arbre de roue arrière de l'ensemble de joint extérieur d'arbre de roue arrière.
(4) A l'aide d'une pince pour anneau élastique, déposer l'anneau élastique de l'ensemble de joint extérieur d'arbre de roue arrière.
(5) Placer des repères d'alignement sur l'ensemble de joint extérieur d'arbre de roue arrière et le joint tripode.
REMARQUE:
Ne pas tracer les repères au poinçon.
(6) A l'aide d'une barre en laiton et d'un marteau, chasser le joint tripode de l'ensemble d'arbre de joint extérieur d'arbre de roue arrière.
REMARQUE:
(7) Déposer l'attache de soufflet de joint intérieur d'arbre de roue arrière, le soufflet de joint intérieur d'arbre de roue arrière et l'attache de soufflet de joint intérieur d'arbre de roue arrière n° 2.
(8) Déposer l’œillet de joint intérieur d'essieu arrière de l'ensemble de joint intérieur d'arbre de roue arrière.

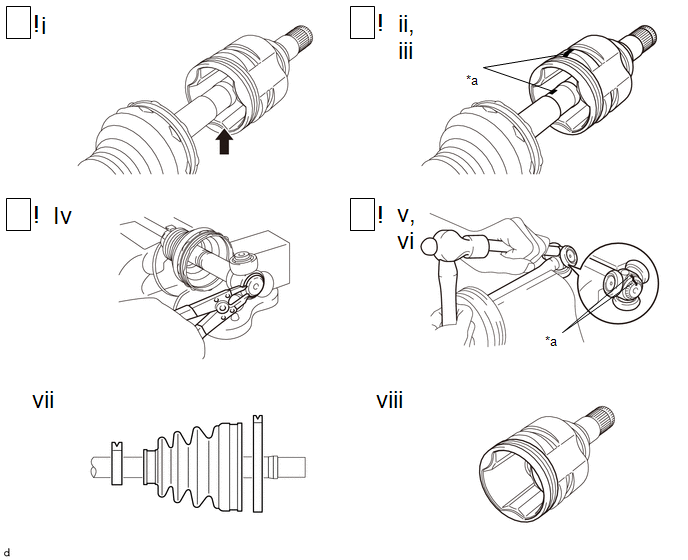

(b) sans oeillet de joint intérieur d'essieu arrière:
|
*a | Repère d'alignement |
- | - |
(1) Déposer l'ancienne graisse de l'ensemble de joint intérieur d'arbre de roue arrière.
(2) Tracer des repères d'alignement sur l'ensemble de joint intérieur d'arbre de roue avant et l'ensemble de joint extérieur d'arbre de roue arrière.
REMARQUE:
Ne pas tracer les repères au poinçon.
(3) Déposer l'ensemble de joint intérieur d'arbre de roue arrière de l'ensemble de joint extérieur d'arbre de roue arrière.
(4) A l'aide d'une pince pour anneau élastique, déposer l'anneau élastique de l'ensemble de joint extérieur d'arbre de roue arrière.
(5) Placer des repères d'alignement sur l'ensemble de joint extérieur d'arbre de roue arrière et le joint tripode.
REMARQUE:
Ne pas tracer les repères au poinçon.
(6) A l'aide d'une barre en laiton et d'un marteau, chasser le joint tripode de l'ensemble d'arbre de joint extérieur d'arbre de roue arrière.
REMARQUE:
(7) Déposer l'attache de soufflet de joint intérieur d'arbre de roue arrière, le soufflet de joint intérieur d'arbre de roue arrière et l'attache de soufflet de joint intérieur d'arbre de roue arrière n° 2.
5. DETACHER L'ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ARBRE DE ROUE ARRIERE

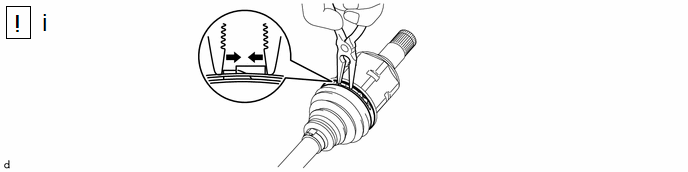

(1) A l'aide de pinces, détacher l'attache de soufflet de joint extérieur d'arbre de roue arrière, comme indiqué sur le schéma.
6. DETACHER L'ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ARBRE DE ROUE ARRIERE N° 2

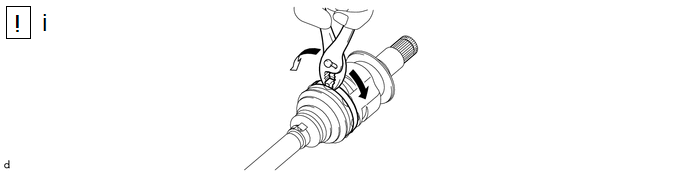

(1) A l'aide de pinces, détacher l'attache de soufflet de joint extérieur d'arbre de roue arrière n° 2, comme indiqué sur le schéma.
7. DEPOSER LE SOUFFLET DE JOINT EXTERIEUR D'ARBRE DE ROUE ARRIERE
(1) Déposer l'attache de soufflet de joint extérieur d'arbre de roue arrière, le soufflet de joint extérieur d'arbre de roue arrière et l'attache de soufflet de joint extérieur d'arbre de roue arrière n° 2 de l'ensemble d'arbre de joint extérieur d'arbre de roue arrière.
(2) Retirer l'ancienne graisse de l'ensemble de joint extérieur d'arbre de roue arrière.
