DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ensemble d'arbre de roue arrière, sont indiquées ci-dessous.

Procédures nécessaires après remplacement/Installé/remplacé

Pièce remplacée ou procédure effectuée	Procédure requise	Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Lien
Réglage de la géométrie des roues arrière	Effectuer la "Calibration"	Les DTC sont enregistrés Le témoin ABS s'allume Le témoin du système de freinage (témoin jaune) s'allume Le témoin de dérapage s'allume Le système de freinage à commande électronique ne fonctionne pas correctement
Suspension, pneu, etc.	Initialisation de l'ECU d'aide au stationnement	Avance du stationnement (avec stationnement avancé)
		Système de moniteur de vision panoramique
	Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche	Système d'éclairage (EXT)
Sous-ensemble de capteur de commande de hauteur arrière gauche	Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche	Système d'éclairage (EXT)

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (DEPOSE)

Procédure		N° de référence
1	PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2	52384C	-	-	-
2	PROTECTION N° 1 DE SUPPORT DE DIFFERENTIEL	52383E	-	-	-
3	CACHE DE RENFORT DE SUSPENSION ARRIERE	53661B	-	-	-
4	VIDANGER LE LIQUIDE DE BOITE-PONT HYBRIDE	-	-		-

Procédure		N° de référence
5	ROUE ARRIERE	-	-	-	-
6	FLEXIBLE ARRIERE	47319F	-	-	-
7	CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE	89544E		-	-
8	ECROU D'ARBRE D'ESSIEU ARRIERE	42312B		-	-

●

Pièce non réutilisable

-

-

Procédure		N° de référence
9	COUVERCLE DE BRAS DE COMMANDE INFERIEUR N° 2	48738C	-	-	-
10	SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE	49408C	-	-	-
11	ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE	48840A		-	-
12	RESSORT HELICOIDAL ARRIERE	48231B		-	-
13	COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE	48258C	-	-	-
14	ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2	48740F		-	-

*a	Pour côté gauche	-	-
*1	SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE	*2	CAME DE REGLAGE DE CARROSSAGE N° 2

Procédure		N° de référence
1,5	ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1	48720A		-	-
16	ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE	48790		-	-

Procédure		N° de référence
17	ENSEMBLE D'ARBRE DE ROUE ARRIERE	42340B		-	-
18	ANNEAU ELASTIQUE DE JOINT INTERIEUR D'ARBRE DE ROUE ARRIERE	42360M		-	-

●

Pièce non réutilisable

-

-

PROCÉDURE

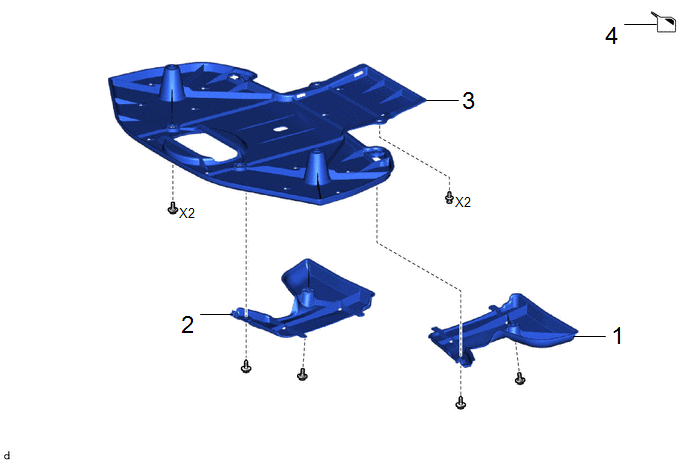

1. DEPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2

Cliquer ici

2. DEPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 1

Cliquer ici

3. DEPOSER LE CACHE DE RENFORT DE SUSPENSION ARRIERE

Cliquer ici

4. VIDANGER LE LIQUIDE DE BOITE-PONT HYBRIDE

Cliquer ici

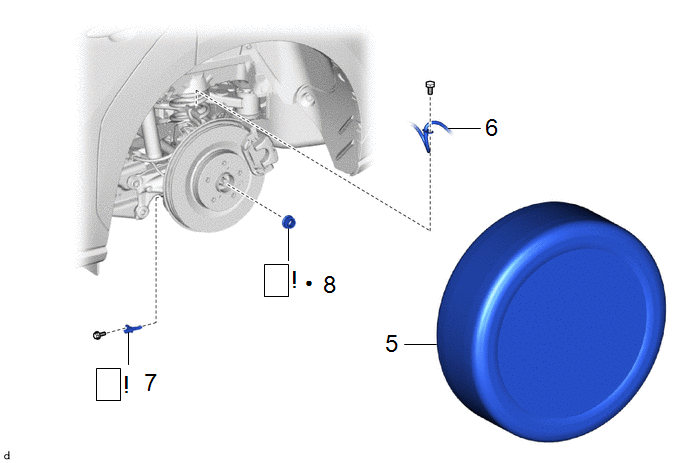

5. DEPOSER LA ROUE ARRIERE

Cliquer ici

6. DETACHER LE FLEXIBLE ARRIERE

Cliquer ici

7. DEPOSER LE CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE

Cliquer ici

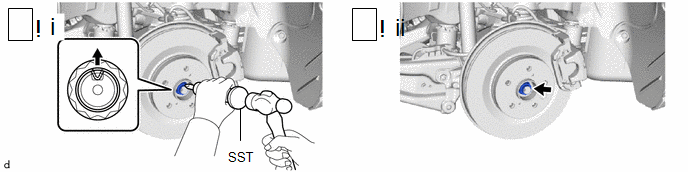

8. DEPOSER L'ECROU D'ARBRE D'ESSIEU ARRIERE

(1) A l'aide du SST et d'un marteau, dégager la partie filetée de l'écrou d'arbre d'essieu arrière.

SST: 09930-00010

REMARQUE:

Desserrer complètement la partie matée de l'écrou d'arbre d'essieu arrière, sinon les filets de l'arbre de roue risquent d'être endommagés.

(2) Tout en serrant les freins de stationnement, à l'aide d'une clé à douille longue de 30 mm, déposer l'écrou d'arbre d'essieu arrière.

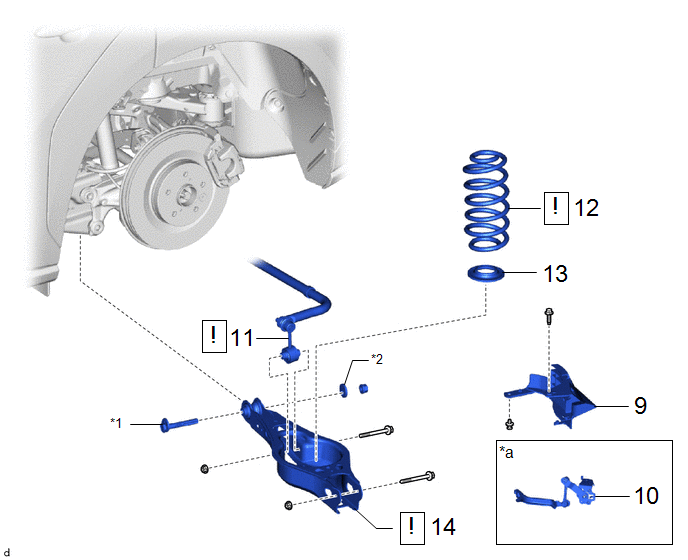

9. DEPOSER LE COUVERCLE DE BRAS DE CONTROLE INFERIEUR N° 2

Cliquer ici

10. DEPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE (pour côté gauche)

Cliquer ici

11. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE

Cliquer ici

12. DEPOSER LE RESSORT HELICOIDAL ARRIERE

Cliquer ici

13. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE

Cliquer ici

14. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2

Cliquer ici

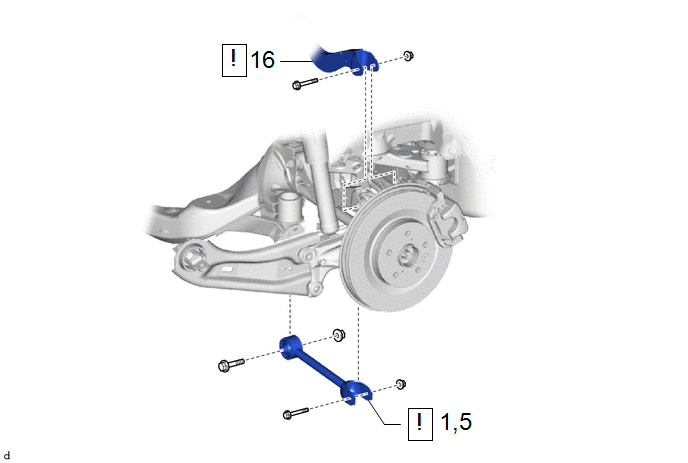

15. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 1

Cliquer ici

16. DETACHER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE

Cliquer ici

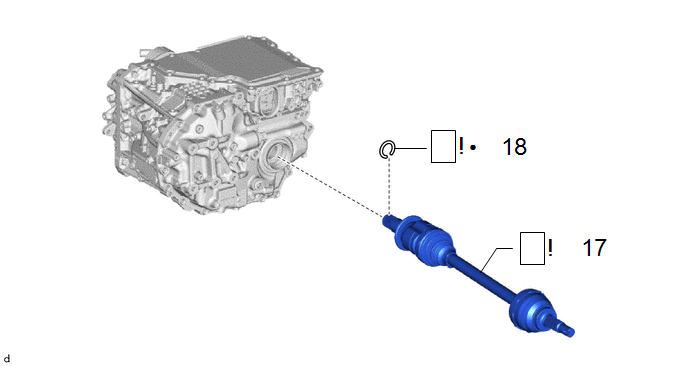

17. DEPOSER L'ENSEMBLE D'ARBRE DE ROUE ARRIERE

*a

Repère d'alignement

-

-

(1) Tracer des repères d'alignement sur l'ensemble d'arbre de roue arrière et l'ensemble de moyeu d'essieu et de roulement arrière.

(2) A l'aide d'un maillet en plastique, détacher l'ensemble d'arbre de roue arrière de l'ensemble de moyeu d'essieu et de roulement arrière.

REMARQUE:

• Veiller à ne pas endommager le pare-poussière du frein à disque arrière.
• Ne pas endommager le soufflet de joint extérieur d'arbre de roue arrière.

CONSEIL:

S'il s'avère difficile de détacher l'ensemble d'arbre de roue arrière de l'ensemble de moyeu et de roulement d'essieu arrière, taper sur l'extrémité de l'ensemble d'arbre de roue arrière à l'aide d'une barre en laiton et d'un marteau.

(3) Détacher l'ensemble d'arbre de roue arrière du sous-ensemble de porte-essieu arrière.

REMARQUE:

Ne pas pousser le sous-ensemble de porte-essieu arrière vers l'extérieur du véhicule plus que nécessaire.

(4) A l'aide du SST, déposer l'ensemble d'arbre de roue arrière.

SST: 09520-01011

SST: 09520-20010

09521-02010

09521-02040

09521-02060

09521-02070

REMARQUE:

• Veiller à ne pas endommager le pare-poussière d'arbre de roue arrière.
• Ne pas endommager la bague d'étanchéité d'arbre de roue arrière.
• Ne pas endommager le soufflet de joint intérieur d'arbre de roue arrière.
• Ne pas laisser tomber l'ensemble d'arbre de roue arrière.
• Déposer l'ensemble d'arbre de roue arrière tout en le gardant en position horizontale.

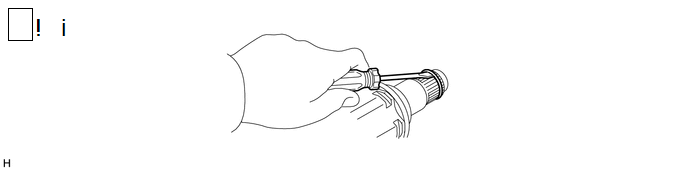

18. DEPOSER L'ANNEAU ELASTIQUE D'AXE DE JOINT INTERIEUR D'ARBRE DE ROUE ARRIERE

(1) A l'aide d'un tournevis, déposer l'anneau élastique d'axe de joint intérieur d'arbre de roue arrière.
