VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE D'ARBRE DE ROUE ARRIERE

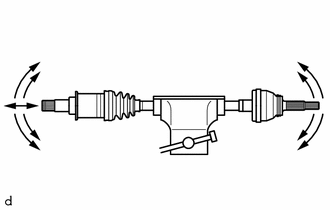

| (a) S'assurer que le joint extérieur ne présente pas de jeu excessif dans le sens radial. |
|
(b) S'assurer que le joint intérieur coulisse librement dans le sens de la poussée.
(c) S'assurer que le joint intérieur ne présente pas de jeu excessif dans le sens radial.
(d) S'assurer que les soufflets ne sont pas endommagés.

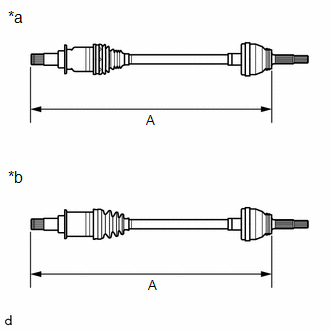

| (e) Vérifier si la dimension (A) d'arbre de roue est conforme aux spécifications. Dimension (A):
REMARQUE: Maintenir l'ensemble d'arbre de roue à niveau pendant la vérification. |
|
