Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du sous-ensemble de traverse de suspension arrière sont indiquées ci-dessous.

Procédures nécessaires après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure requise	Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Lien
Réglage de la géométrie des roues arrière	Effectuer la "Calibration"	Les DTC sont enregistrés Le témoin ABS s'allume Le témoin du système de freinage (témoin jaune) s'allume Le témoin de dérapage s'allume Le système de freinage à commande électronique ne fonctionne pas correctement
Suspension, pneu, etc.	Initialisation de l'ECU d'aide au stationnement	Avance du stationnement (avec stationnement avancé)
		Système de moniteur de vision panoramique
	Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche	Système d'éclairage (EXT)
Sous-ensemble de capteur de commande de hauteur arrière gauche	Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche	Système d'éclairage (EXT)

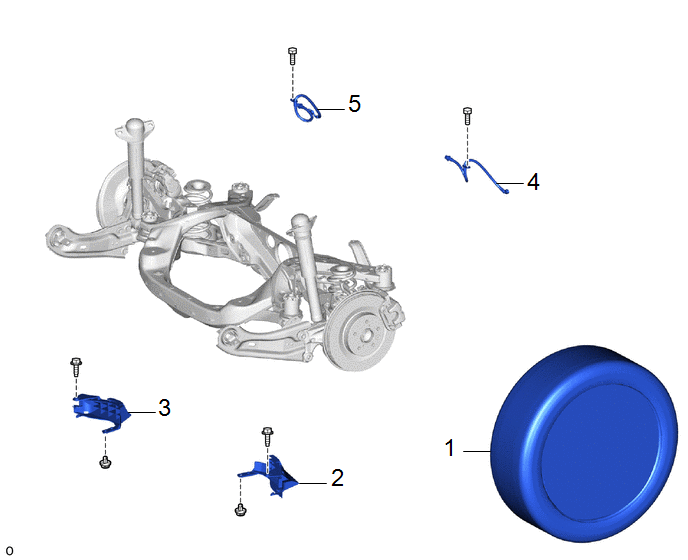

PIECES CONSTITUTIVES (DEPOSE)

Procédure		N° de référence
1	ROUE ARRIERE	-	-	-	-
2	COUVERCLE DE BRAS DE COMMANDE INFERIEUR GAUCHE N° 2	48738C	-	-	-
3	COUVERCLE DE BRAS DE COMMANDE INFERIEUR DROIT N° 2	48737C	-	-	-
4	FLEXIBLE ARRIERE GAUCHE	47319F	-	-	-
5	FLEXIBLE ARRIERE DROIT	47318F	-	-	-

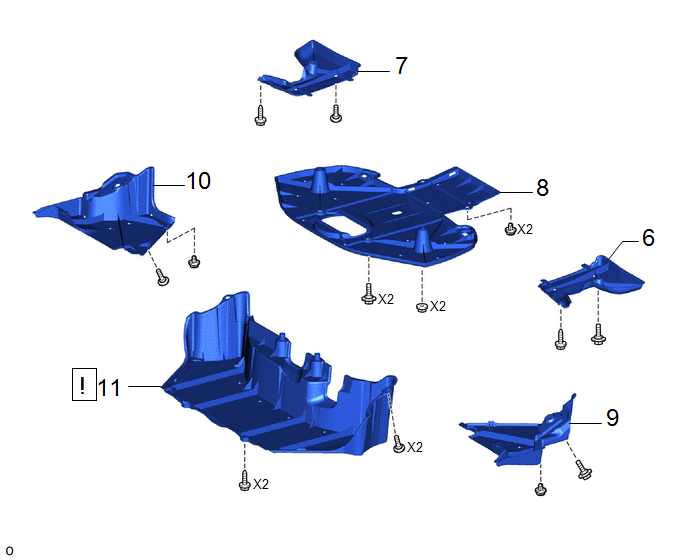

Procédure		N° de référence
6	PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2	52384C	-	-	-
7	PROTECTION N° 1 DE SUPPORT DE DIFFERENTIEL	52383E	-	-	-
8	CACHE DE RENFORT DE SUSPENSION ARRIERE	53661B	-	-	-
9	CACHE DE LONGERON DE PLANCHER ARRIERE GAUCHE	57628E	-	-	-
10	CACHE DE LONGERON DE PLANCHER ARRIERE DROIT	57627G	-	-	-
11	CACHE INFERIEUR DE PLANCHER N° 3	58167L		-	-

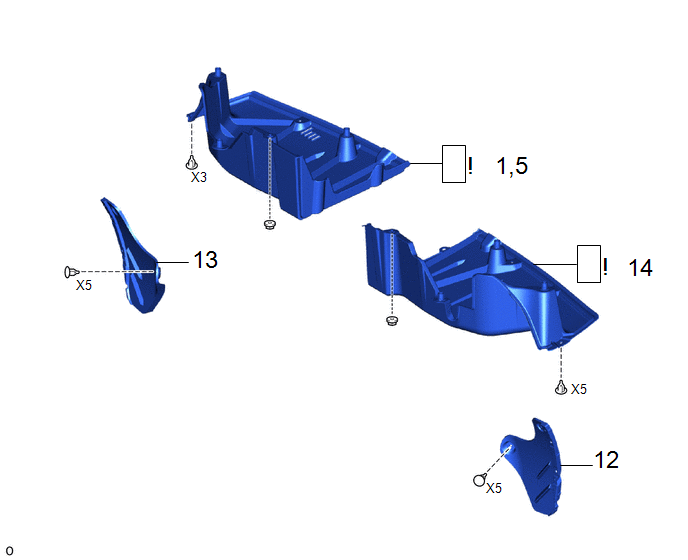

Procédure		N° de référence
12	JOINT LATERAL GAUCHE DE PARE-CHOCS ARRIERE	52592	-	-	-
13	JOINT LATERAL DROIT DE PARE-CHOCS ARRIERE	52591	-	-	-
14	CACHE INFERIEUR DE PLANCHER N° 2	58399D		-	-
1,5	CACHE INFERIEUR DE PLANCHER N° 1	58398F		-	-

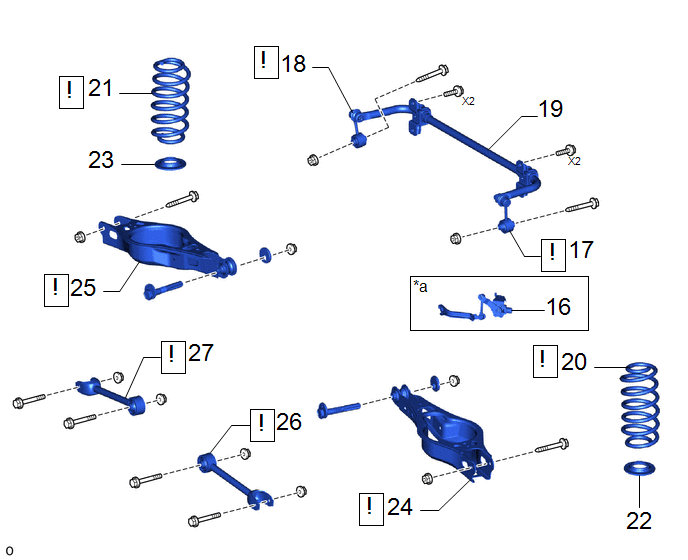

Procédure		N° de référence
16	SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE	89408C	-	-	-
17	ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE	48840A		-	-
18	ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE	48830D		-	-
19	BARRE STABILISATRICE ARRIERE	48812	-	-	-
20	RESSORT HELICOIDAL ARRIERE GAUCHE	48231B		-	-
21	RESSORT HELICOIDAL ARRIERE DROIT	48231A		-	-
22	COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE GAUCHE	48258C	-	-	-
23	COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE DROIT	48258B	-	-	-
24	ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2	48740F		-	-
25	ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2	48730F		-	-
26	ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1	48720A		-	-
27	ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1	48710A		-	-

*a

Pour côté gauche avec capteur de commande de hauteur

-

-

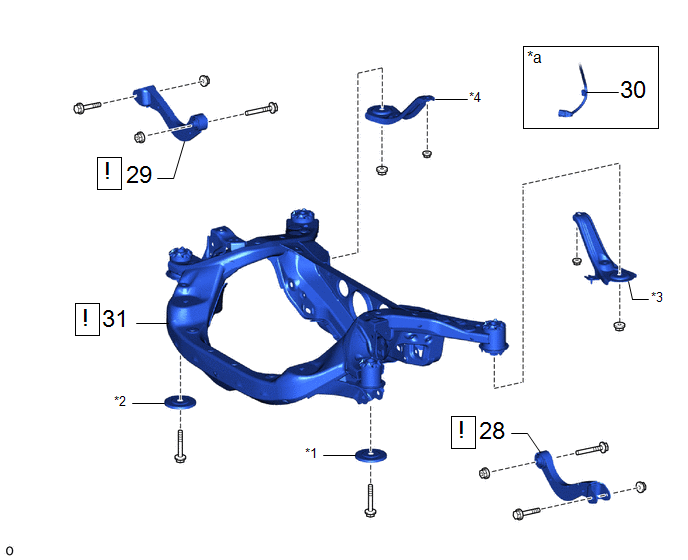

Procédure		N° de référence
28	DEPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE	48790		-	-
29	DEPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT	48770A		-	-
30	CABLE DE CHASSIS N° 2	82164		-	-
31	SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE	51206A		-	-

*a	Pour côté gauche avec capteur de commande de hauteur	-	-
*1	BUTEE INFERIEURE GAUCHE DE TRAVERSE DE SUSPENSION ARRIERE	*2	BUTEE INFERIEURE DROITE DE TRAVERSE DE SUSPENSION ARRIERE
*3	SOUS-ENSEMBLE DE SUPPORT DE BRAS DE SUSPENSION ARRIERE GAUCHE	*4	SOUS-ENSEMBLE DE SUPPORT DE BRAS DE SUSPENSION ARRIERE DROIT

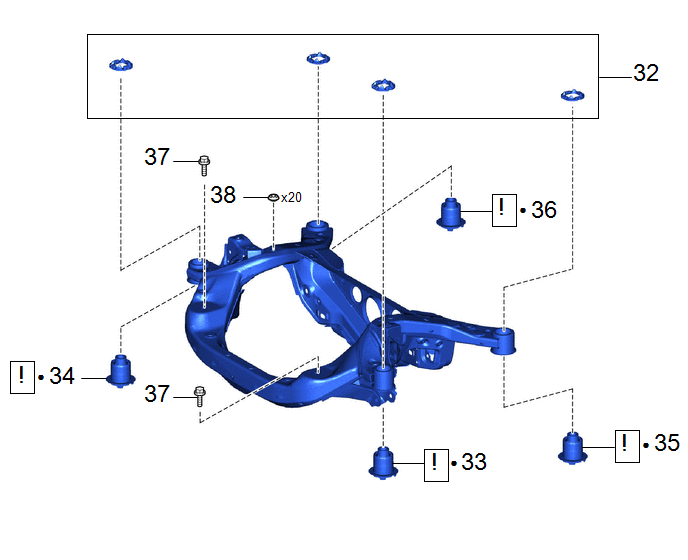

Procédure		N° de référence
32	COUSSINET DE TRAVERSE DE SUPPORT DE DIFFERENTIEL	52281	-	-	-
33	COUSSINET DE FIXATION AVANT DU CORPS DE TRAVERSE DE SUSPENSION ARRIERE GAUCHE	52271D		-	-
34	COUSSINET DE FIXATION AVANT DU CORPS DE TRAVERSE DE SUSPENSION ARRIERE DROIT	52271D		-	-
35	COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE	52276A		-	-
36	COUSSINET DE FIXATION ARRIERE DROIT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE	52275B		-	-
37	BOULON AVEC RONDELLE	-	-	-	-
38	BOUCHON D'ORIFICE	-	-	-	-

●

Pièce non réutilisable

-

-

PROCÉDURE

1. DEPOSER LA ROUE ARRIERE

Cliquer ici

2. DEPOSER LE COUVERCLE DE BRAS DE CONTROLE INFERIEUR GAUCHE N° 2

Cliquer ici

3. DEPOSER LE COUVERCLE DE BRAS DE CONTROLE INFERIEUR DROIT N° 2

(a) Procéder de la même manière que pour le côté gauche.

4. DETACHER LE FLEXIBLE ARRIERE GAUCHE

Cliquer ici

5. DETACHER LE FLEXIBLE ARRIERE DROIT

(a) Procéder de la même manière que pour le côté gauche.

6. DEPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2

7. DEPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 1

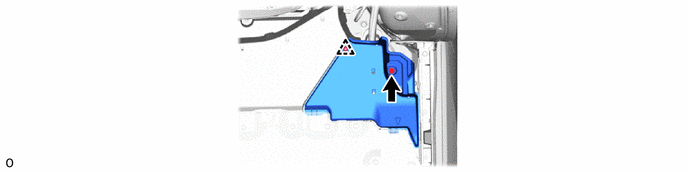

8. DEPOSER LE CACHE DE RENFORT DE SUSPENSION ARRIERE

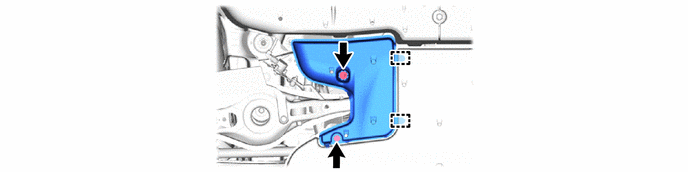

9. DEPOSER LE CACHE DE LONGERON DE PLANCHER ARRIERE GAUCHE

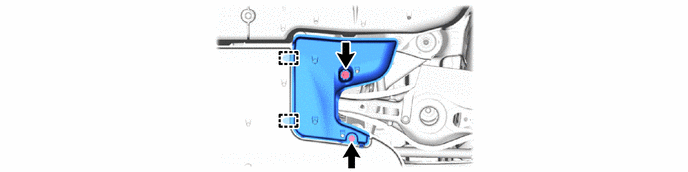

10. DEPOSER LE CACHE DE TRAVERSE DE PLANCHER ARRIERE DROITE

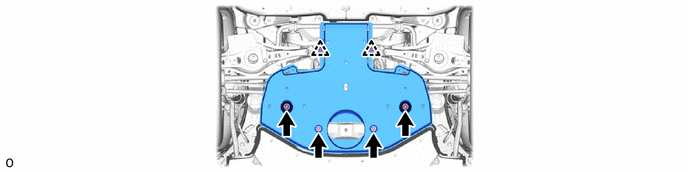

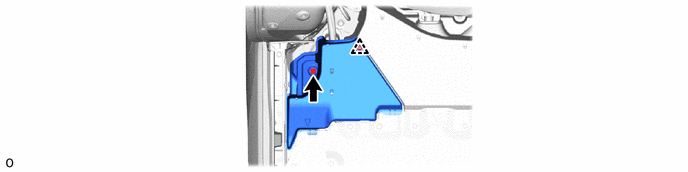

11. DEPOSER LE CACHE INFERIEUR DE PLANCHER N° 3

(1) Déposer les 2 boulons et les 2 vis.

(2) Desserrer l'agrafe A pour déposer le sabot de protection de plancher n° 3.

CONSEIL:

L'agrafe A ne peut être déposée.

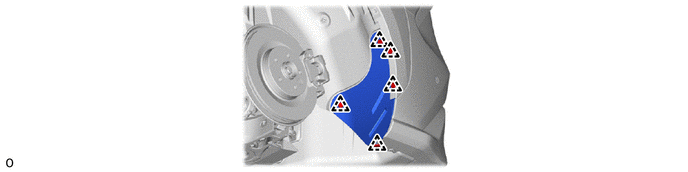

12. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE

13. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT

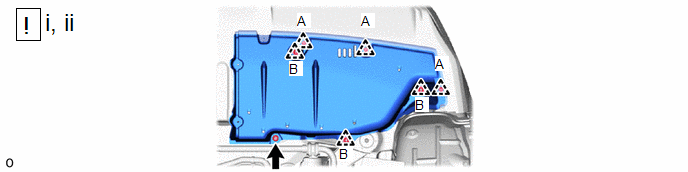

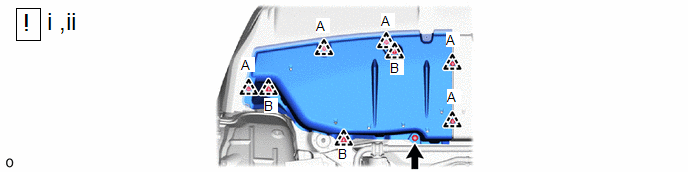

14. DEPOSER LE CACHE INFERIEUR DE PLANCHER N° 2

(1) Déposer l'écrou et les 5 agrafes A.

(2) Desserrer les 3 agrafes B pour déposer le cache inférieur de plancher n° 2.

CONSEIL:

Les agrafes B ne peuvent pas être déposées.

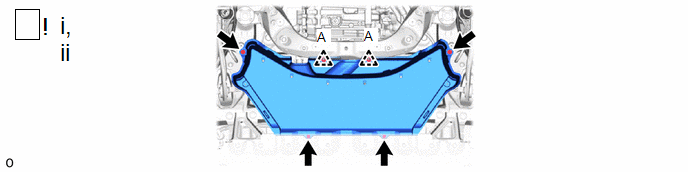

15. DEPOSER LE CACHE DE PLANCHER N° 1

(1) Déposer l'écrou et les 3 agrafes A.

(2) Desserrer les 3 agrafes B pour déposer le cache inférieur de plancher n° 1.

CONSEIL:

Les agrafes B ne peuvent pas être déposées.

16. DEPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE (pour côté gauche avec capteur de commande de hauteur)

Cliquer ici

17. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE

Cliquer ici

18. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT DROIT

(a) Procéder de la même manière que pour le côté gauche.

19. DEPOSER LA BARRE STABILISATRICE ARRIERE

Cliquer ici

20. DEPOSER LE RESSORT HELICOIDAL ARRIERE GAUCHE

Cliquer ici

21. DEPOSER LE RESSORT HELICOIDAL ARRIERE DROIT

(a) Procéder de la même manière que pour le côté gauche.

22. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE GAUCHE

Cliquer ici

23. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE DROIT

(a) Procéder de la même manière que pour le côté gauche.

24. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2

Cliquer ici

25. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2

(a) Procéder de la même manière que pour le côté gauche.

26. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1

Cliquer ici

27. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1

(a) Procéder de la même manière que pour le côté gauche.

28. DEPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE

Cliquer ici

29. DEPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT

(a) Procéder de la même manière que pour le côté gauche.

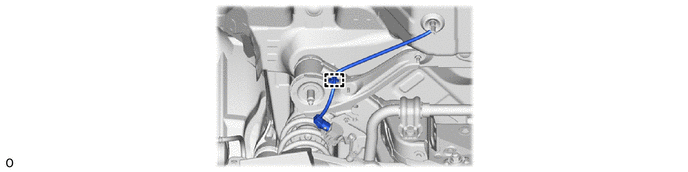

30. DETACHER LE CABLE DE CHASSIS N° 2 (pour côté gauche avec capteur de commande de hauteur)

31. DEPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE

*a	Dispositif de levage du moteur	*b	Accessoire
	Emplacement de fixation	-	-

(1) A l'aide d'un dispositif de levage du moteur et de 4 accessoires de levage ou outils équivalents, soutenir le sous-ensemble de traverse de suspension arrière comme indiqué sur le schéma.

ATTENTION:

• Le sous-ensemble de traverse de suspension arrière est une pièce constitutive très lourde. S'assurer qu'il est correctement soutenu.
• Si le sous-ensemble de traverse de suspension arrière n'est pas correctement soutenu, il risque de tomber et provoquer des blessures graves.

REMARQUE:

Utiliser des accessoires ou outils équivalents pour maintenir le sous-ensemble de traverse de suspension arrière à niveau.

(2) Déposer les 2 boulons, les 4 écrous, la butée inférieure de traverse de suspension arrière gauche, la butée inférieure de traverse de suspension arrière droite, le sous-ensemble de support de bras de suspension arrière gauche et le sous-ensemble de support de bras de suspension arrière droit.

(3) Abaisser lentement le sous-ensemble de traverse de suspension arrière.

REMARQUE:

En abaissant le sous-ensemble de traverse de suspension arrière, veiller à ne pas endommager la carrosserie du véhicule ou les autres pièces constitutives posées sur le véhicule.

32. DEPOSER LE COUSSINET DE TRAVERSE DE SUPPORT DE DIFFERENTIEL

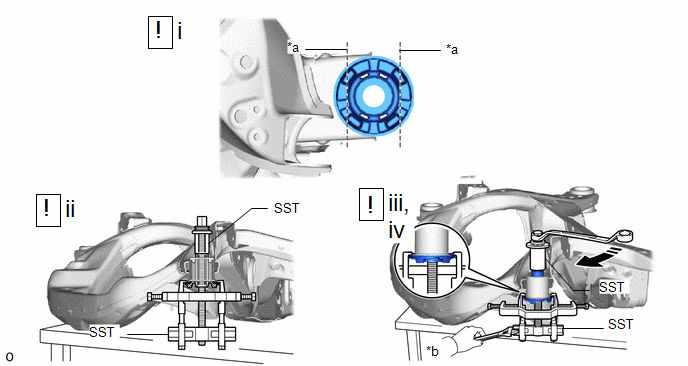

33. DEPOSER LE COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE GAUCHE

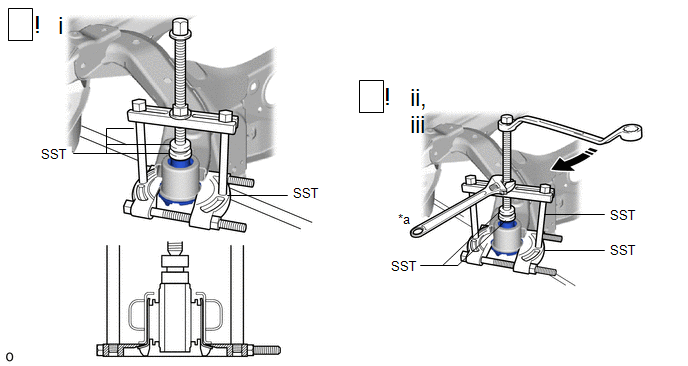

*a	Plier la partie	*b	Maintenir
	Tourner	-	-

(1) A l'aide d'un burin et d'un marteau, plier les 2 parties de la nervure de coussinet de fixation avant de corps de traverse de suspension arrière.

REMARQUE:

Veiller à courber les 2 parties de la nervure du coussinet jusqu'à ce que les griffes du SST s'engagent correctement.

(2) Reposer le SST comme indiqué sur le schéma.

SST: 09830-10010

09830-01010

09830-01040

09830-01050

SST: 09950-40011

09951-04010

09952-04010

09954-04010

09955-04061

09958-04011

REMARQUE:

Appliquer de la graisse molybdène sur le filetage et la pointe du boulon central du SST avant de l'utiliser.

(3) A l'aide du SST, enlever le coussinet de fixation avant de corps de traverse de suspension arrière tout en appliquant du lubrifiant sur le jeu entre le coussinet de fixation avant de corps de traverse de suspension arrière et le sous-ensemble de traverse de suspension arrière.

SST: 09830-10010

09830-01010

09830-01040

09830-01050

SST: 09950-40011

09951-04010

09952-04010

09954-04010

09955-04061

09958-04011

REMARQUE:

• Placer correctement les griffes du SST sur le sous-ensemble de traverse de suspension arrière, comme indiqué sur le schéma.
• Serrer le SST lentement et uniformément.
• Prendre toutes les précautions nécessaires car le coussinet de fixation avant de corps de traverse de suspension arrière peut être projeté.
• Le coussinet de fixation avant de corps de traverse de suspension arrière ne peut pas être réutilisé.

(4) Déposer le SST et le coussinet de fixation avant de corps de traverse de suspension arrière du sous-ensemble de traverse de suspension arrière.

34. DEPOSER LE COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE DROITE

(a) Procéder de la même manière que pour le côté gauche.

35. DEPOSER LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE

*a	Maintenir	-	-
	Tourner	-	-

(1) Reposer le SST comme indiqué sur le schéma.

SST: 09950-00020

SST: 09950-00030

SST: 09950-60011

09951-00330

REMARQUE:

Appliquer de la graisse molybdène sur le filetage et la pointe du boulon central du SST avant de l'utiliser.

(2) A l'aide du SST, déposer le coussinet de fixation arrière gauche de corps de traverse de suspension arrière tout en appliquant du lubrifiant dans le jeu entre le coussinet de fixation arrière gauche de corps de traverse de suspension arrière et le sous-ensemble de traverse de suspension arrière.

SST: 09950-00020

SST: 09950-00030

SST: 09950-60011

09951-00330

REMARQUE:

• Serrer le SST lentement et uniformément.
• Prendre toutes les précautions nécessaires car le coussinet de fixation arrière gauche de corps de traverse de suspension arrière peut être projeté.
• Le coussinet de fixation arrière gauche de corps de traverse de suspension arrière ne peut pas être réutilisé.

(3) Déposer le SST et le coussinet de fixation arrière gauche de corps de traverse de suspension arrière du sous-ensemble de traverse de suspension arrière.

36. DEPOSER LE COUSSINET DE FIXATION ARRIERE DROIT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE

(a) Procéder de la même manière que pour le côté gauche.

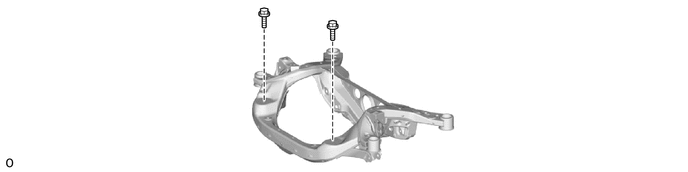

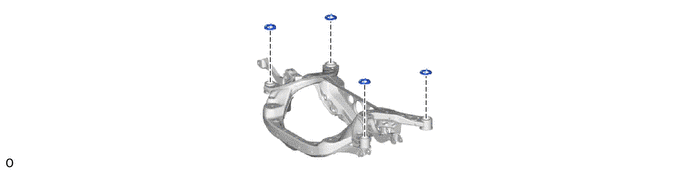

37. DEPOSER LE BOULON AVEC RONDELLE

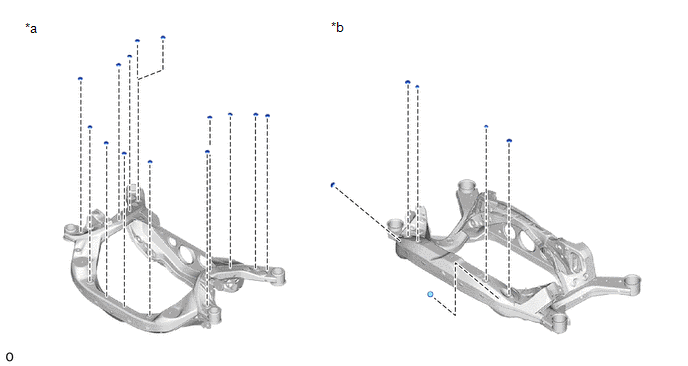

38. DEPOSER LE BOUCHON D'ORIFICE

*a

côté supérieur

*b

côté inférieur
