POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

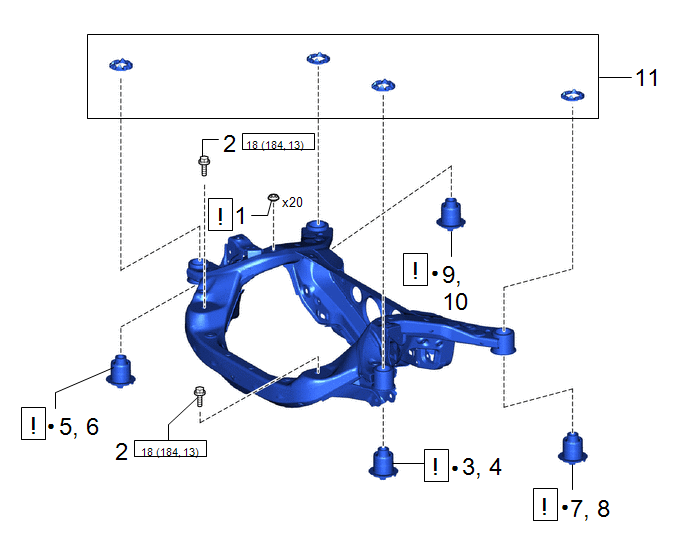

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | BOUCHON D'ORIFICE |
- |
|
- | - |
2 | BOULON AVEC RONDELLE |
- | - |
- | - |
3 | REPOSER PROVISOIREMENT LE COUSSINET DE FIXATION AVANT GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE |
52271D |
|
- | - |
4 | REPOSER LE COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE GAUCHE |
52271D |
|
- | - |
5 | REPOSER TEMPORAIREMENT LE COUSSINET DE FIXATION AVANT DROIT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE |
52271D |
|
- | - |
6 | REPOSER LE COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE DROITE |
52271D |
|
- | - |
7 | REPOSER TEMPORAIREMENT LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE |
52276A |
|
- | - |
8 | REPOSER LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE |
52276A |
|
- | - |
9 | REPOSER TEMPORAIREMENT LE COUSSINET DE FIXATION ARRIERE DROIT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE |
52275B |
|
- | - |
10 | REPOSER LE COUSSINET DE FIXATION ARRIERE DROIT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE |
52275B |
|
- | - |
11 | COUSSINET DE TRAVERSE DE SUPPORT DE DIFFERENTIEL |
52281 | - |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable |

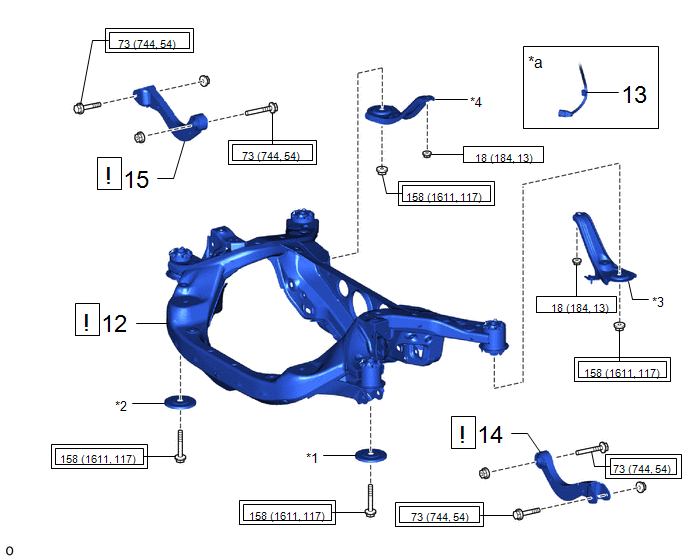

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
12 | SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE |
51206A |
|
- | - |
13 | CABLE DE CHASSIS N° 2 |
82165 |
|
- | - |
14 | REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE |
48790 |
|
- | - |
1,5 | REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT |
48770A |
|
- | - |
*a | Pour côté gauche avec capteur de commande de hauteur |
- | - |
*1 | BUTEE INFERIEURE GAUCHE DE TRAVERSE DE SUSPENSION ARRIERE |
*2 | BUTEE INFERIEURE DROITE DE TRAVERSE DE SUSPENSION ARRIERE |
*3 | SOUS-ENSEMBLE DE SUPPORT DE BRAS DE SUSPENSION ARRIERE GAUCHE |
*4 | SOUS-ENSEMBLE DE SUPPORT DE BRAS DE SUSPENSION ARRIERE DROIT |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
16 | REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1 |
48720A |
|
- | - |
17 | REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1 |
48710A |
|
- | - |
18 | REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2 |
48740F |
|
- | - |
19 | REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2 |
48730F |
|
- | - |
20 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE GAUCHE |
48258C | - |
- | - |
21 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE DROIT |
48258B | - |
- | - |
22 | RESSORT HELICOIDAL ARRIERE GAUCHE |
48231B |
|
- | - |
23 | RESSORT HELICOIDAL ARRIERE DROIT |
48231A |
|
- | |
24 | BARRE STABILISATRICE ARRIERE |
48812 | - |
- | - |
25 | STABILISER LA SUSPENSION |
- | - |
- | - |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi) |
- | - |

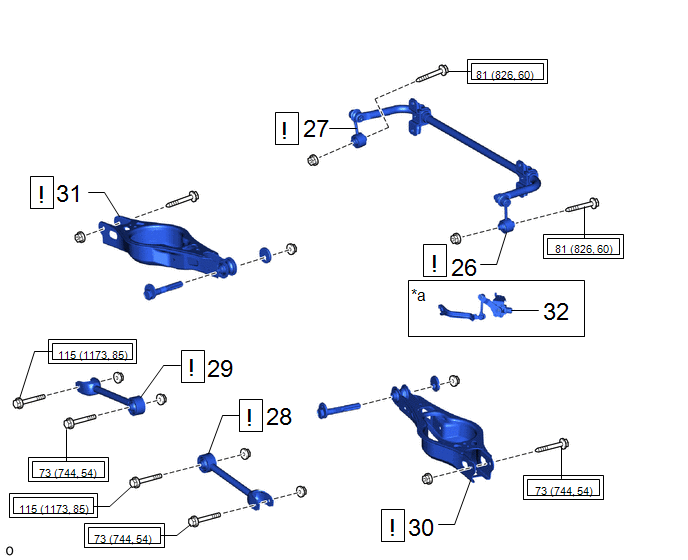

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
26 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE |
48840A |
|
- | - |
27 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE |
48830D |
|
- | - |
28 | REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1 |
48720A |
|
- | - |
29 | REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1 |
48710A |
|
- | - |
30 | REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2 |
48740F |
|
- | - |
31 | REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2 |
48730F |
|
- | - |
32 | SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE |
89408C | - |
- | - |
*a | Pour côté gauche avec capteur de commande de hauteur |
- | - |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi) |
- | - |

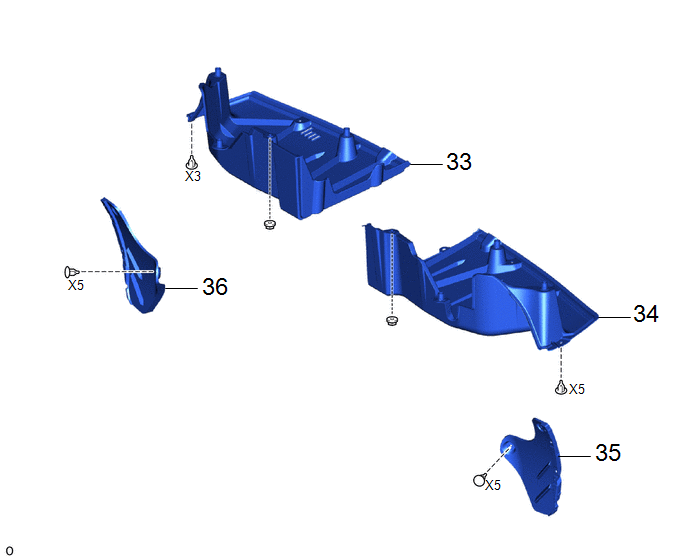

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
33 | CACHE INFERIEUR DE PLANCHER N° 1 |
58398F | - |
- | - |
34 | CACHE INFERIEUR DE PLANCHER N° 2 |
58399D | - |
- | - |
35 | JOINT LATERAL GAUCHE DE PARE-CHOCS ARRIERE |
52592 | - |
- | - |
36 | JOINT LATERAL DROIT DE PARE-CHOCS ARRIERE |
52591 | - |
- | - |

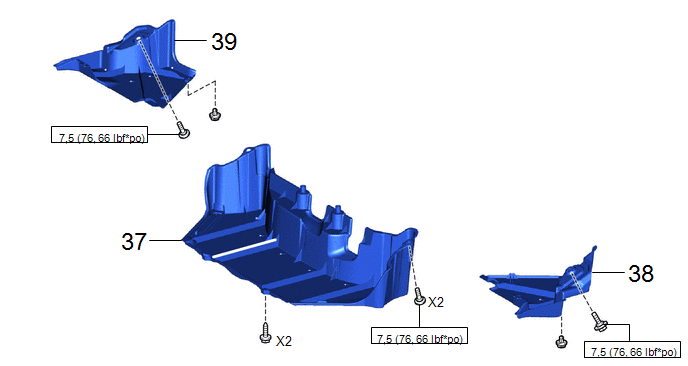

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
37 | CACHE INFERIEUR DE PLANCHER N° 3 |
58167L | - |
- | - |
38 | CACHE DE LONGERON DE PLANCHER ARRIERE GAUCHE |
57628E | - |
- | - |
39 | CACHE DE LONGERON DE PLANCHER ARRIERE DROIT |
57627G | - |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |

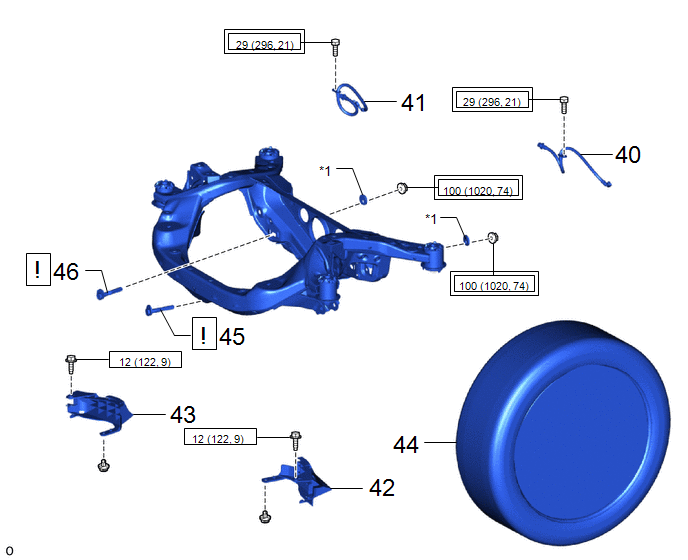

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
40 | FLEXIBLE ARRIERE GAUCHE |
47319F | - |
- | - |
41 | FLEXIBLE ARRIERE DROIT |
47318F | - |
- | - |
42 | COUVERCLE DE BRAS DE COMMANDE INFERIEUR GAUCHE N° 2 |
48738C | - |
- | - |
43 | COUVERCLE DE BRAS DE COMMANDE INFERIEUR DROIT N° 2 |
48737C | - |
- | - |
44 | ROUE ARRIERE |
- | - |
- | - |
45 | REPOSER LE SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE (pour côté gauche) |
48409 |
|
- | - |
46 | REPOSER LE SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE (pour côté droit) |
48409 |
|
- | - |
*1 | CAME DE REGLAGE DE CARROSSAGE N° 2 |
- | - |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |

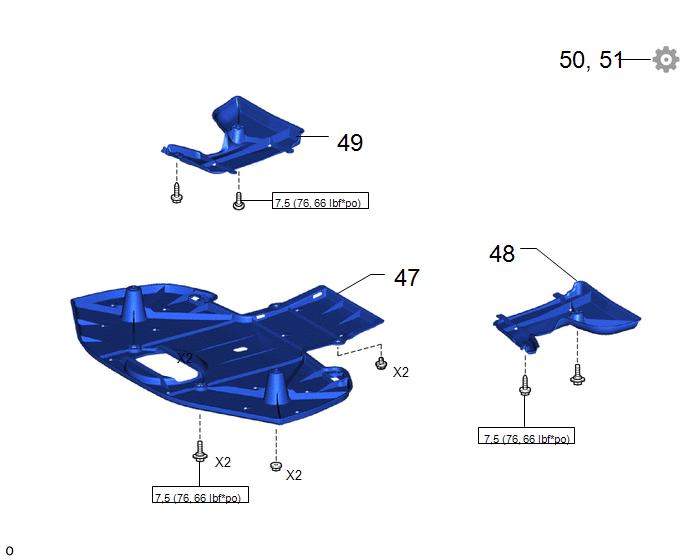

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
47 | CACHE DE RENFORT DE SUSPENSION ARRIERE |
53661B | - |
- | - |
48 | PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2 |
52384C | - |
- | - |
49 | PROTECTION N° 1 DE SUPPORT DE DIFFERENTIEL |
52383E | - |
- | - |
50 | VERIFIER ET REGLER LA GEOMETRIE DES ROUES ARRIERE |
- | - |
- |
|
51 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER LE BOUCHON D'ORIFICE
*a | côté supérieur |
*b | côté inférieur |
(1) Reposer les 20 bouchons d'orifice sur le sous-ensemble de traverse de suspension arrière.
CONSEIL:
Il existe 2 formes différentes de bouchons d'orifice.
2. REPOSER LE BOULON AVEC RONDELLE
Torque:
18 N·m {184 kgf·cm, 13 ft·lbf}

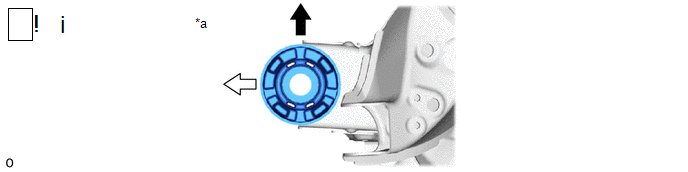

3. REPOSER PROVISOIREMENT LE COUSSINET DE FIXATION AVANT GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE
*a | Vue de dessous |
- | - |
![]() |
Avant du véhicule |
![]() |
Extérieur du véhicule |
(1) Confirmer le sens de la pose et poser provisoirement un nouveau coussinet de fixation avant gauche de corps de traverse de suspension arrière.
REMARQUE:

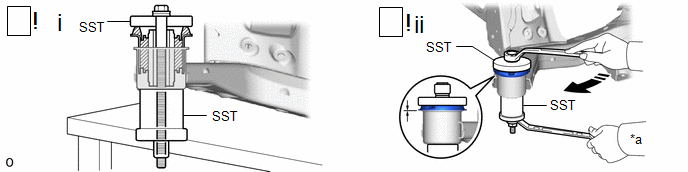

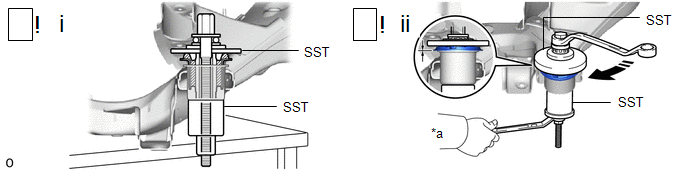

4. REPOSER LE COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE GAUCHE
*a | Maintenir |
- | - |
![]() |
Tourner | - |
- |
(1) Reposer le SST comme indiqué sur le schéma.
SST: 09570-24011
SST: 09830-10010
09830-01010
09830-01020
09830-01040
09830-01050
REMARQUE:
Appliquer de la graisse molybdène sur le filetage et la pointe du boulon central du SST avant de l'utiliser.
(2) A l'aide du SST, reposer le coussinet de fixation avant gauche de corps de traverse de suspension arrière jusqu'à ce qu'il n'y ait plus de jeu entre le sous-ensemble de traverse de suspension arrière et le coussinet de fixation avant gauche de corps de traverse de suspension arrière.
SST: 09570-24011
SST: 09830-10010
09830-01010
09830-01020
09830-01040
09830-01050
REMARQUE:
Si le sous-ensemble de traverse de suspension arrière est rayé, appliquer de la peinture sur les zones rayées du sous-ensemble de traverse de suspension arrière.

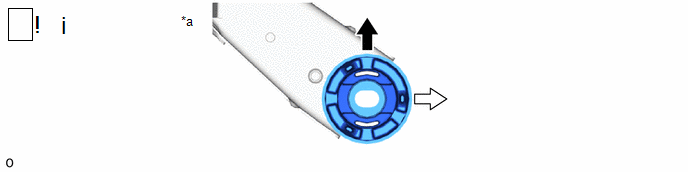

5. REPOSER TEMPORAIREMENT LE COUSSINET DE FIXATION AVANT DROIT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE
*a | Vue de dessous |
- | - |
![]() |
Avant du véhicule |
![]() |
Extérieur du véhicule |
(1) Confirmer le sens de la pose et poser provisoirement un nouveau coussinet de fixation avant droit de corps de traverse de suspension arrière.
REMARQUE:
6. REPOSER LE COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE DROITE

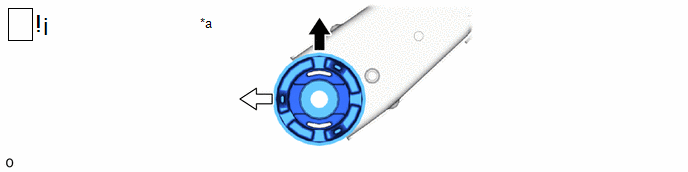

7. REPOSER TEMPORAIREMENT LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE
*a | Vue de dessous |
- | - |
![]() |
Avant du véhicule |
![]() |
Extérieur du véhicule |
(1) Confirmer le sens de pose et poser provisoirement un coussinet de fixation arrière gauche de corps de traverse de suspension arrière neuf.
REMARQUE:
8. REPOSER LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE
*a | Maintenir |
- | - |
![]() |
Tourner | - |
- |
(1) Reposer le SST comme indiqué sur le schéma.
SST: 09710-28031
09711-02030
09711-02040
94622-51200
SST: 09950-60021
09951-00720
09951-00890
SST: 09830-10010
09830-01060
REMARQUE:
Appliquer de la graisse molybdène sur le filetage et la pointe du boulon central du SST avant de l'utiliser.
(2) A l'aide du SST, reposer le coussinet de fixation arrière gauche de corps de traverse de suspension arrière jusqu'à ce qu'il n'y ait plus de jeu entre le sous-ensemble de traverse de suspension arrière et le coussinet de fixation arrière gauche de corps de traverse de suspension arrière.
SST: 09710-28031
09711-02030
09711-02040
94622-51200
SST: 09950-60021
09951-00720
09951-00890
SST: 09830-10010
09830-01060
REMARQUE:
Si le sous-ensemble de traverse de suspension arrière est rayé, appliquer de la peinture sur les zones rayées du sous-ensemble de traverse de suspension arrière.
9. REPOSER TEMPORAIREMENT LE COUSSINET DE FIXATION ARRIERE DROIT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE
*a | Vue de dessous |
- | - |
![]() |
Avant du véhicule |
![]() |
Extérieur du véhicule |
(1) Confirmer le sens de pose et poser provisoirement un coussinet de fixation arrière droit de corps de traverse de suspension arrière neuf.
REMARQUE:
10. REPOSER LE COUSSINET DE FIXATION ARRIERE DROIT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE
11. REPOSER LE COUSSINET DE TRAVERSE DE SUPPORT DE DIFFERENTIEL

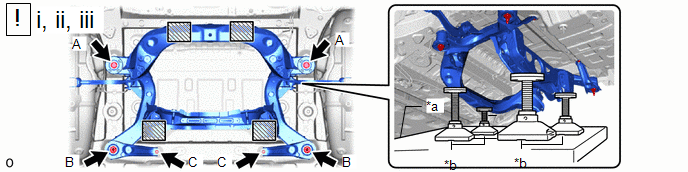

12. REPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE
*a | Dispositif de levage du moteur |
*b | Accessoire |
![]() |
Emplacement de fixation |
- | - |

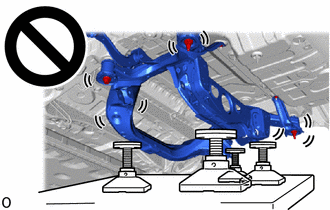

(1) A l'aide d'un dispositif de levage du moteur et de 4 accessoires de levage ou outils équivalents, soutenir le sous-ensemble de traverse de suspension arrière comme indiqué sur le schéma.
ATTENTION:
REMARQUE:
(2) Soulever le sous-ensemble de traverse de suspension arrière jusqu'à ce qu'il n'y ait plus de jeu entre le sous-ensemble de traverse de suspension arrière et le véhicule.
(3) Reposer le sous-ensemble de traverse de suspension arrière avec la butée inférieure de traverse de suspension arrière gauche, la butée inférieure de traverse de suspension arrière droite, le sous-ensemble de support de bras de suspension arrière gauche et le sous-ensemble de support de bras de suspension arrière droit à l'aide des 2 boulons et des 4 écrous.
Torque:
Boulon A :
158 N·m {1611 kgf·cm, 117 ft·lbf}
Ecrou B :
158 N·m {1611 kgf·cm, 117 ft·lbf}
Ecrou C :
18 N·m {184 kgf·cm, 13 ft·lbf}

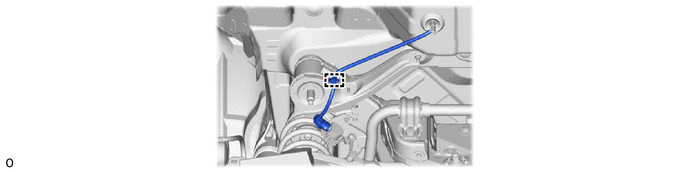

13. REPOSER LE CABLE DE CHASSIS N° 2 (pour côté gauche avec capteur de commande de hauteur)
14. REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE
![]() |
Cliquer ici |
15. REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT
16. REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1
![]() |
Cliquer ici |
17. REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1
18. REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2
![]() |
Cliquer ici |
19. REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2
20. REPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE GAUCHE
21. REPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE DROIT
22. REPOSER LE RESSORT HELICOIDAL ARRIERE GAUCHE
![]() |
Cliquer ici |
23. REPOSER LE RESSORT HELICOIDAL ARRIERE DROIT
24. REPOSER LA BARRE STABILISATRICE ARRIERE
![]() |
Cliquer ici |
25. STABILISER LA SUSPENSION
![]() |
Cliquer ici |
26. BRANCHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE
![]() |
Cliquer ici |
27. BRANCHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE
28. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1
![]() |
Cliquer ici |
29. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1
30. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2
![]() |
Cliquer ici |
31. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2
32. REPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE (pour côté gauche avec capteur de commande de hauteur)
Cliquer ici
33. REPOSER LE CACHE INFERIEUR DE PLANCHER N° 1
34. REPOSER LE CACHE INFERIEUR DE PLANCHER N° 2
35. REPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE
36. REPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT
37. REPOSER LE CACHE INFERIEUR DE PLANCHER N° 3
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
38. REPOSER LE CACHE GAUCHE DE LONGERON DE PLANCHER ARRIERE
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
39. REPOSER LE CACHE DROIT DE LONGERON DE PLANCHER ARRIERE
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
40. REPOSER LE FLEXIBLE ARRIERE GAUCHE
Cliquer ici
41. REPOSER LE FLEXIBLE ARRIERE DROIT
42. REPOSER LE BRAS DE COMMANDE INFERIEUR GAUCHE N° 2
Cliquer ici
43. REPOSER LE BRAS DE COMMANDE INFERIEUR DROIT N° 2
44. REPOSER LA ROUE ARRIERE
Cliquer ici
45. REPOSER LE SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE (pour côté gauche)
![]() |
Cliquer ici |
46. REPOSER LE SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE (pour côté droit)
47. REPOSER LE CACHE DE RENFORT DE SUSPENSION ARRIERE
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
48. REPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
49. REPOSER LA PROTECTION DU SUPPORT DE DIFFERENTIEL N° 1
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
50. VERIFIER ET REGLER LA GEOMETRIE DES ROUES ARRIERE
Cliquer ici
51. EFFECTUER L'INITIALISATION
Avance du stationnement (avec stationnement avancé) |
|
Système de moniteur de vision panoramique |
|
Système d'éclairage (EXT) |
|
Verification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
(a) Vérifier la résistance.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur d'essuie-glace avant Cliquer sur Location ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du capteur de moniteur d'angle mor ...
Si la batterie 12 V est déchargée
Vous pouvez procéder comme
suit pour démarrer le système VE
malgré la décharge complète de la
batterie 12 V du véhicule.
Vous pouvez également prendre
contact avec un concessionnaire
Toyota, un réparateur agréé
Toyota ou n'importe quel réparateur
fiable.
Redémarrage du systè ...
