Toyota bZ4X - Manuel de réparation (2021-2024): Verification
VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
(a) Vérifier la résistance.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur d'essuie-glace avant Cliquer sur Location & Routing(z2) Cliquer sur Location & Routing(z2) Cliquer sur Connector(z2) Cliquer sur Connector(z2) |
Branchement du tester |
Condition | Condition spécifiée | |
z2-14 (MIST) - z2-5 (E) |
Position MIST | En dessous de 1 Ω | |
z2-14 (MIST) - z2-5 (E) | Sauf position MIST |
10 kΩ ou plus | |
z2-10 (W_OFF) - z2-5 (E) |
Position OFF | En dessous de 1 Ω | |
z2-10 (W_OFF) - z2-5 (E) |
Sauf position OFF |
10 kΩ ou plus | |
z2-13 (+S) - z2-5 (E) |
Position AUTO*1 | En dessous de 1 Ω | |
z2-13 (+S) - z2-5 (E) |
Position INT*2 | En dessous de 1 Ω | |
z2-13 (+S) - z2-5 (E) |
Position autre que AUTO*1 |
10 kΩ ou plus | | z2-13 (+S) - z2-5 (E) |
Position autre que INT*2 | 10 kΩ ou plus | |
z2-11 (+1) - z2-5 (E) |
Position LO | En dessous de 1 Ω | |
z2-11 (+1) - z2-5 (E) |
Sauf position LO |
10 kΩ ou plus | |
z2-12 (+2) - z2-5 (E) |
Position HI | En dessous de 1 Ω | |
z2-12 (+2) - z2-5 (E) | Sauf position HI |
10 kΩ ou plus | Contacteur de lave-glace avant Cliquer sur Location & Routing(z2) Cliquer sur Location & Routing(z2) Cliquer sur Connector(z2) Cliquer sur Connector(z2) |
Branchement du tester |
Condition | Condition spécifiée | |
z2-15 (WF) - z2-5 (E) |
Position ON | En dessous de 1 Ω | |
z2-15 (WF) - z2-5 (E) | Position OFF |
10 kΩ ou plus | Contacteur de lave-glace de caméra arrière*1 Cliquer sur Location & Routing(z2) Cliquer sur Location & Routing(z2) Cliquer sur Connector(z2) Cliquer sur Connector(z2) |
Branchement du tester |
Condition | Condition spécifiée |
|
*1: Avec rétroviseur intérieur numérique
| | z2-9 (WR) - z2-5 (E) |
Position ON | En dessous de 1 Ω | |
z2-9 (WR) - z2-5 (E) | Position OFF |
10 kΩ ou plus | Contacteur de réglage de sensibilité automatique*2 Cliquer sur Location & Routing(z2) Cliquer sur Location & Routing(z2) Cliquer sur Connector(z2) Cliquer sur Connector(z2) |
Branchement du tester |
Condition | Condition spécifiée |
|
*2: Avec système d'essuie-glace automatique
| | z2-4 (VR) - z2-5 (E) |
Position P1 | 1102 à 1218 Ω | |
z2-4 (VR) - z2-5 (E) | Position P2 |
570 à 630 Ω | | z2-4 (VR) - z2-5 (E) |
Position P3 | 256,5 to 283,5 Ω | |
z2-4 (VR) - z2-5 (E) | Position P4 |
En dessous de 1 Ω | Contacteur de réglage de délai intermittent*3 Cliquer sur Location & Routing(z2) Cliquer sur Location & Routing(z2) Cliquer sur Connector(z2) Cliquer sur Connector(z2) |
Branchement du tester |
Condition | Condition spécifiée |
|
*3: Sans système d'essuie-glace automatique
| | z2-4 (VR) - z2-5 (E) |
Position P1 | 1102 à 1218 Ω | |
z2-4 (VR) - z2-5 (E) | Position P2 |
570 à 630 Ω | | z2-4 (VR) - z2-5 (E) |
Position P3 | 256,5 to 283,5 Ω | |
z2-4 (VR) - z2-5 (E) | Position P4 |
En dessous de 1 Ω | |
 |
|

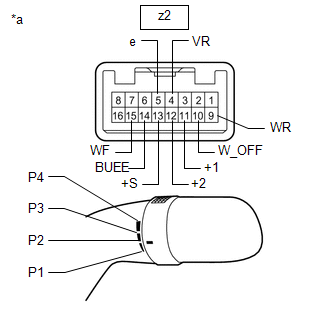

*a | Pièce constitutive sans faisceau de câbles branché
(ensemble de contacteur d'essuie-glace avant) | | |
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'essuie-glace avant.
