VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR

(a) Vérifier le contacteur de sélection et de réglage de surface de rétroviseur.

(1) Mettre le contacteur de sélection de rétroviseur en position L.

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard (côté gauche):

Cliquer sur Location & Routing(H15) Cliquer sur Location & Routing(H15) Cliquer sur Connector(H15) Cliquer sur Connector(H15)

Branchement du tester	Condition	Condition spécifiée
H15-2 (VL) - H15-6 (B)	Haut	En dessous de 1 Ω
H15-11 (M+) - H15-7 (E)	Haut	En dessous de 1 Ω
H15-2 (VL) - H15-6 (B)	OFF	10 kΩ ou plus
H15-11 (M+) - H15-7 (E)	OFF	10 kΩ ou plus
H15-2 (VL) - H15-7 (E)	Bas	En dessous de 1 Ω
H15-11 (M+) - H15-6 (B)	Bas	En dessous de 1 Ω
H15-2 (VL) - H15-7 (E)	OFF	10 kΩ ou plus
H15-11 (M+) - H15-6 (B)	OFF	10 kΩ ou plus
H15-4 (HL) - H15-6 (B)	Gauche	En dessous de 1 Ω
H15-11 (M+) - H15-7 (E)	Gauche	En dessous de 1 Ω
H15-4 (HL) - H15-6 (B)	OFF	10 kΩ ou plus
H15-11 (M+) - H15-7 (E)	OFF	10 kΩ ou plus
H15-4 (HL) - H15-7 (E)	Droit	En dessous de 1 Ω
H15-11 (M+) - H15-6 (B)	Droit	En dessous de 1 Ω
H15-4 (HL) - H15-7 (E)	OFF	10 kΩ ou plus
H15-11 (M+) - H15-6 (B)	OFF	10 kΩ ou plus

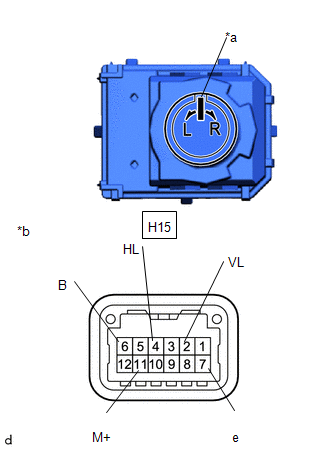

Contacteur de sélection de rétroviseur et de réglage de surface

Pièce constitutive sans faisceau de câbles branché

(Ensemble de contacteur de rétroviseur extérieur)

(3) Mettre le contacteur de sélection de rétroviseur en position L.

(4) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard (pour côté droit):

Cliquer sur Location & Routing(H15) Cliquer sur Location & Routing(H15) Cliquer sur Connector(H15) Cliquer sur Connector(H15)

Branchement du tester	Condition	Condition spécifiée
H15-5 (VR) - H15-6 (B)	Haut	En dessous de 1 Ω
H15-11 (M+) - H15-7 (E)	Haut	En dessous de 1 Ω
H15-5 (VR) - H15-6 (B)	OFF	10 kΩ ou plus
H15-11 (M+) - H15-7 (E)	OFF	10 kΩ ou plus
H15-5 (VR) - H15-7 (E)	Bas	En dessous de 1 Ω
H15-11 (M+) - H15-6 (B)	Bas	En dessous de 1 Ω
H15-5 (VR) - H15-7 (E)	OFF	10 kΩ ou plus
H15-11 (M+) - H15-6 (B)	OFF	10 kΩ ou plus
H15-3 (HR) - H15-6 (B)	Gauche	En dessous de 1 Ω
H15-11 (M+) - H15-7 (E)	Gauche	En dessous de 1 Ω
H15-3 (HR) - H15-6 (B)	OFF	10 kΩ ou plus
H15-11 (M+) - H15-7 (E)	OFF	10 kΩ ou plus
H15-3 (HR) - H15-7 (E)	Droit	En dessous de 1 Ω
H15-11 (M+) - H15-6 (B)	Droit	En dessous de 1 Ω
H15-3 (HR) - H15-7 (E)	OFF	10 kΩ ou plus
H15-11 (M+) - H15-6 (B)	OFF	10 kΩ ou plus

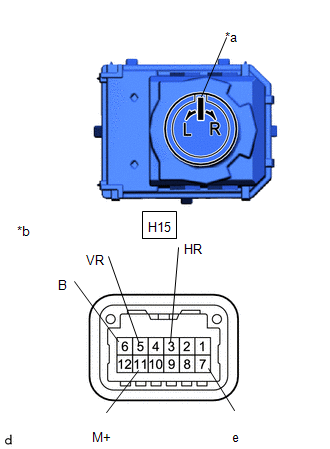

Contacteur de sélection de rétroviseur et de réglage de surface

Pièce constitutive sans faisceau de câbles branché

(Ensemble de contacteur de rétroviseur extérieur)

(5) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de rétroviseur extérieur.

(b) S'assurer que la LED s'allume.

(1) Appliquer la tension de la batterie auxiliaire à l'ensemble de contacteur de rétroviseur extérieur et vérifier que la diode électroluminescente s'allume.

OK.:

Cliquer sur Location & Routing(H15) Cliquer sur Location & Routing(H15) Cliquer sur Connector(H15) Cliquer sur Connector(H15)

Branchement du tester

Condition spécifiée

H15-12 (ILL+) - Borne positive (+) de la batterie auxiliaire

H15-1 (ILL-) - Borne négative (-) de la batterie auxiliaire

La LED s'allume

*a	Pièce constitutive sans harnais branché (Ensemble de contacteur de rétroviseur extérieur)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de rétroviseur extérieur.
