DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

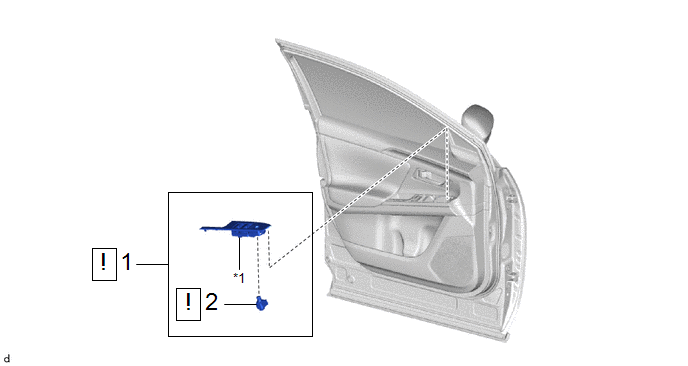

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE SUPERIEUR D'ACCOUDOIR DE PORTE AVANT |
- |
|
- | - |
|
2 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR |
84870A |
|
- | - |
|
*1 | PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT
|
|
Cliquer ici |
2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR

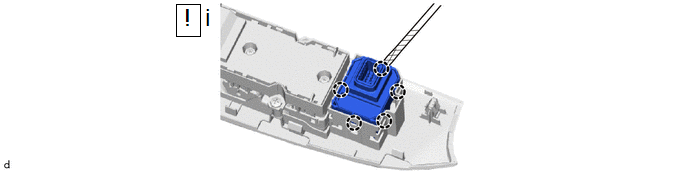

(1) A l'aide d'un tournevis dont la pointe a été préalablement enveloppée de ruban adhésif de protection, libérer les griffes pour déposer l'ensemble de contacteur de rétroviseur extérieur.
