Toyota bZ4X - Manuel de réparation (2021-2024): Coupure dans le circuit du micro de reconnaissance vocale 2

DESCRIPTION

L'ensemble de micro de téléphone droit est branché sur l'ensemble de récepteur de radio et d'affichage via la ligne de détection du signal du micro de reconnaissance vocale 2.

Ce DTC est enregistré lorsque l'ensemble de récepteur de radio et d'affichage détecte la déconnexion de l'ensemble de micro de téléphone droit.

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

B154913

Coupure dans le circuit du micro de reconnaissance vocale 2

Borne 2 de micro de reconnaissance vocale (SNS2) débranchée

(logique de détection à 2 cycle(s))

  • Ensemble de micro de téléphone droit
  • Ensemble d'autoradio et de système d'affichage
  • Faisceau de câbles ou connecteur

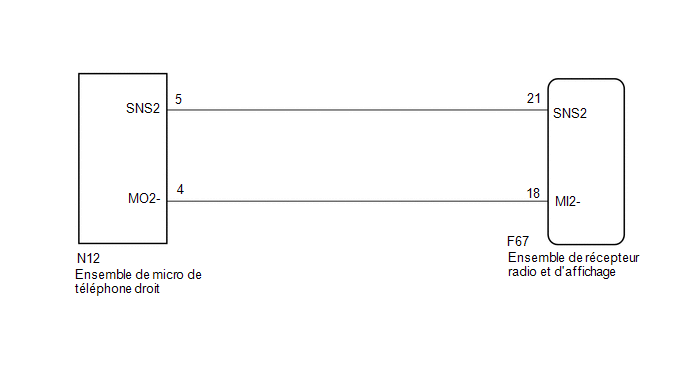

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.

Cliquer ici

PROCÉDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE - ENSEMBLE DE MICRO DE TELEPHONE DROIT)

(a) Débrancher le connecteur F67 de l'ensemble d'autoradio et d'affichage.

(b) Débrancher le connecteur N12 de l'ensemble de micro de téléphone droit.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F67,N12) Cliquer sur Location & Routing(F67,N12) Cliquer sur Connector(F67) Cliquer sur Connector(F67) Cliquer sur Connector(N12) Cliquer sur Connector(N12)

Branchement du tester

Condition

Condition spécifiée

F67-21 (SNS2) - N12-5 (SNS2)

Toujours

En dessous de 1 Ω

N12-4 (MO2-) - F67-18 (MI2-)

Toujours

En dessous de 1 Ω

F67-21 (SNS2) ou N12-5 (SNS2) - Masse de carrosserie

Toujours

10 kΩ ou plus

N12-4 (MO2-) ou F67-18 (MI2-) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

2.

VERIFIER L'ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE (MI2-)

(a) Avec les connecteurs de l'ensemble d'autoradio et d'affichage branchés, débrancher le connecteur N12 de l'ensemble de micro de téléphone droit.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(N12) Cliquer sur Location & Routing(N12) Cliquer sur Connector(N12) Cliquer sur Connector(N12)

Branchement du tester

Condition

Condition spécifiée

N12-4 (MO2-) - Masse de carrosserie

Toujours

En dessous de 1 Ω

NON OK

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

OK.

3.

VERIFIER L'ENSEMBLE DE MICRO DE TELEPHONE DROIT (SNS2, MO2-)

(a) Déposer l'ensemble de micro de téléphone droit.

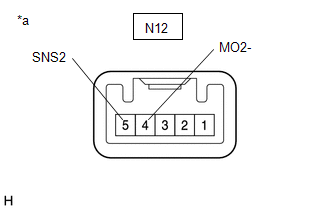

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de micro de téléphone droit)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(N12) Cliquer sur Location & Routing(N12) Cliquer sur Connector(N12) Cliquer sur Connector(N12)

Branchement du tester

Condition

Condition spécifiée

N12-5 (SNS2) - N12-4 (MO2-)

Toujours

En dessous de 1 Ω

OK.

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

NON OK

REMPLACER L'ENSEMBLE DE MICRO DE TELEPHONE DROIT
